2.
INSTALLATION DE L'ENSEMBLE PILOTE SUR LA PLAQUE/PLATEAU
Localisez l'ensemble pilote. L'ensemble pilote se compose d'une cage à vent, d'un capuchon de cage
2.1
à vent, d'un brûleur pilote et de vis autotaraudeuses. Dans l'ensemble pilote, vous verrez un allumeur
à surface chaude, un brûleur pilote et une thermopile.
HSI
Tube pilote

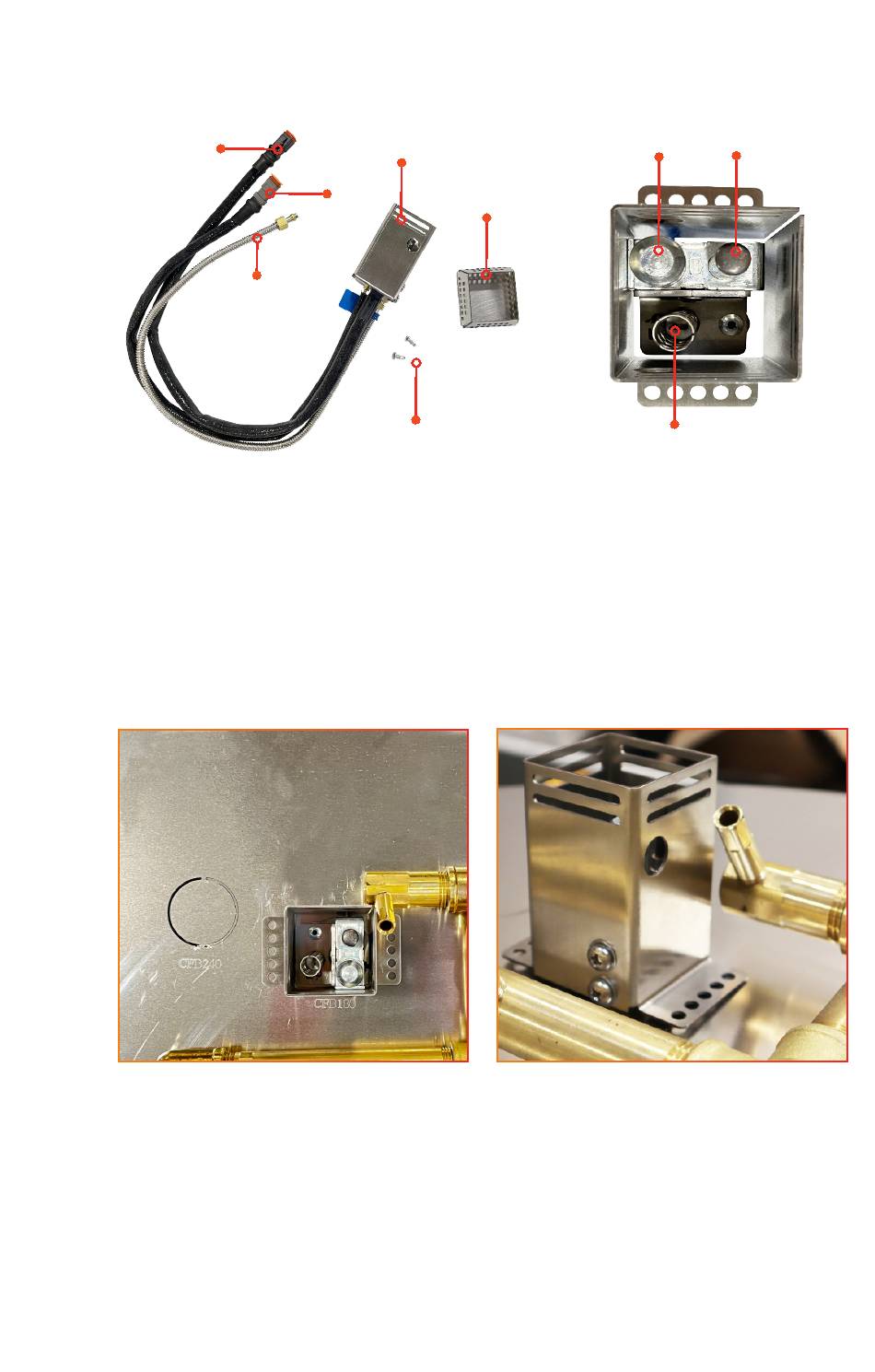

Photo 3a : Ensemble pilote
{Voir Photo 3a et 3b}
Retirez le capuchon de la cage à vent du haut de l'ensemble pilote et mettez-le de côté jusqu'à ce que la
2.2
plaque/le plateau soit installé sur votre foyer.
Déroulez avec précaution les fils provenant de la partie inférieure du pilote. Faites passer les fils par
2.3
l'ouverture créée à l'étape 1.3.
Faites tourner l'ensemble pilote dans l'ouverture défonçable jusqu'à ce que l'ouverture circulaire de la cage à
2.4
vent et la thermopile soient adjacentes au jet le plus proche, la thermopile étant la plus proche du jet. Positionnez
l'ensemble pilote de manière à couvrir l'ensemble de l'ouverture défonçable. {Voir les Photo 4a et 4b}
Photo 4a : Positionnement de la cage à vent
Cage à vent
Capuchon de cage à vent
Thermopile
Vis autotaraudeuses
Warming-Trends.com | 303 346 2224 | Orders@Warming-Trends.com
Brûleur pilote Thermopile
Allumeur de surface chaude
Photo 3b : Vue de haut en bas de l'ensemble pilote
Photo 4b : Positionnement de l'ouverture circulaire
de la cage à vent
9
