Contrôle Manuel d'un Rideau d'Air | Ventilateurs CA
DESCRIPTION DE LA SOLUTION
SOLW-ACL-AC-FR-000 - 17 / 11 / 2022
Cette solution contrôle un rideau d'air avec des moteurs monophasés contrôlables en
tension et un courant maximum de 20 A. Elle régule le volume d'air d'un rideau d'air
en cinq étapes en modifiant manuellement la vitesse du ventilateur via l'interrupteur
rotatif. Les rideaux d'air génèrent un flux d'air dirigé – chauffé ou non – au-dessus de
l'ouverture de la porte pour protéger l'environnement intérieur contre les courants d'air,
l'air froid, les insectes, la poussière ou la pollution. En règle générale, cette solution est
appliquée pour contrôler les rideaux d'air dans les applications industrielles, telles que
les halls de production et de logistique, les entrepôts ou les halls d'exposition.

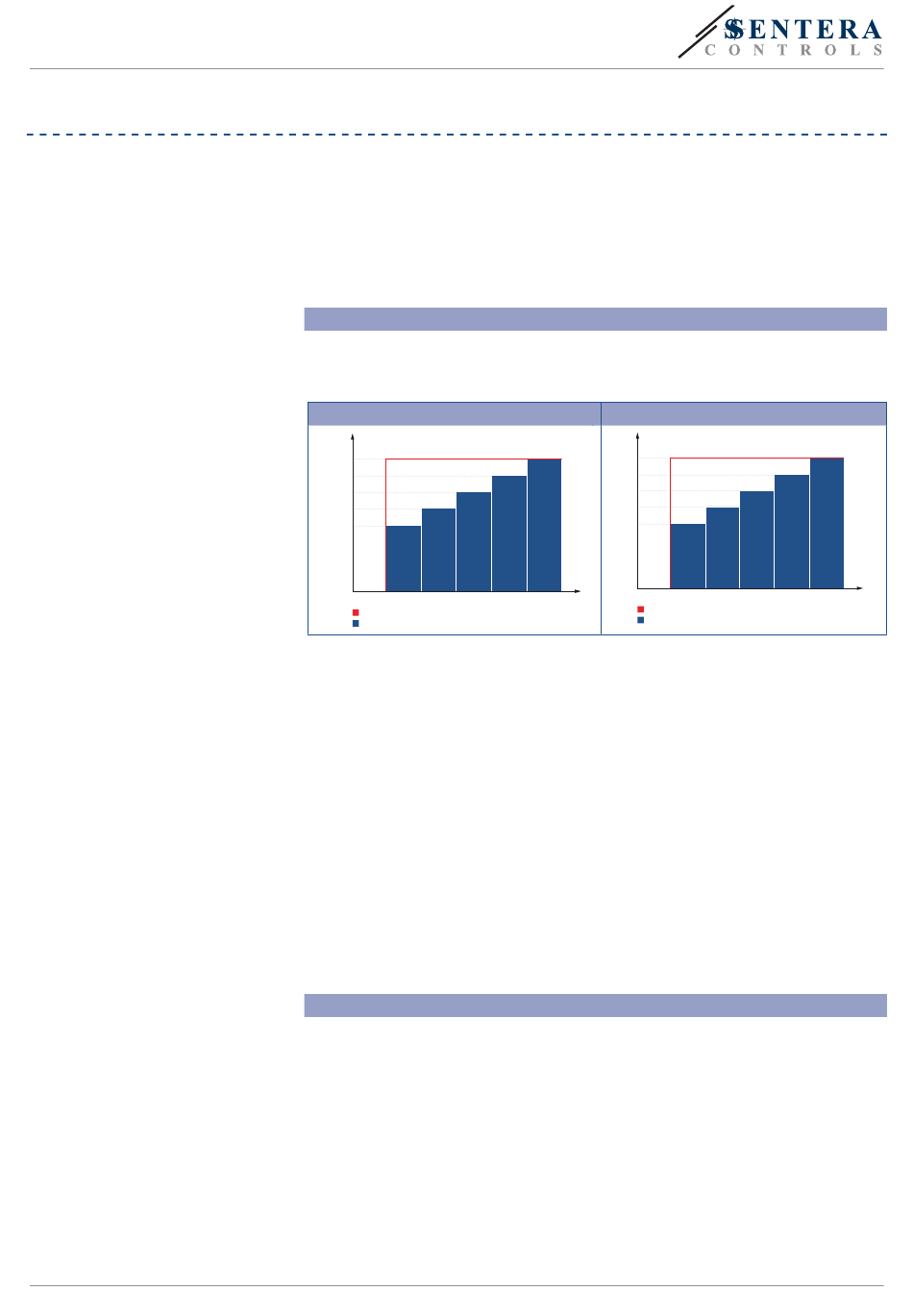

Diagrammes de fonctionnement
La vitesse du rideau d'air est modifiée par l'interrupteur rotatif. L'interrupteur rotatif
est placé sur le panneau avant du variateur et dispose de 5 étapes pour la vitesse du
ventilateur plus la position d'arrêt. En position d'arrêt (zéro), le rideau d'air est désactivé.
Diagramme opérationnel - L20
U [VAC]
L1
230
170
140
120
100
0
1
2
3
Sortie non régulée (L1)
Sortie régulée (U)
La sortie non régulée est active lorsque le rideau d'air est activé. Étant donné que
cette sortie est activée (230 volts) ou désactivée (0 volt), elle est appelée « sortie non
régulée ». Le courant maximum de cette sortie est de 2 A. Elle peut être utilisée pour
contrôler une vanne d'eau afin de réguler le débit d'eau chaude vers le serpentin LPHW.
Cette solution dispose d'un contact pour le marche / arrêt à distance via un interrupteur
externe, tel qu'un contact de porte. Lorsqu'un contact de porte est activé, le rideau d'air
commence à fonctionner à une vitesse sélectionnée.
La fonction de surveillance CT désactive le moteur en cas de surchauffe. Si le moteur
n'est pas équipé de contacts CT, reliez les deux bornes CT du variateur STRA1 pour
simuler la température normale du moteur. Après une panne de courant, le rideau d'air
redémarre automatiquement.
La technologie à autotransformateur est utilisée pour réduire la tension du moteur
et la vitesse du ventilateur en 5 étapes. Ce variateur de vitesse ne convient donc
qu'aux moteurs contrôlables en tension. Si vous n'êtes pas sûr que votre moteur
soit contrôlable en tension, il est préférable de contacter le fabricant du moteur. La
technologie à autotransformateurs est très fiable et robuste. Elle génère une tension
de moteur avec une forme sinusoïdale parfaite. Il en résulte un fonctionnement du
moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement
imprégné spécial réduit le bruit électrique des autotransformateurs.
Applications typiques
■
Contrôle manuel des rideaux d'air avec des moteurs monophasés contrôlables par
tension
■
Contrôle manuel en 5 étapes des rideaux d'air avec les courants moteur combinés
jusqu'à 20A
■
Contrôle manuel en 5 étapes du rideau d'air avec la télécommande marche / arrêt
via un interrupteur externe, tel qu'un contact de porte
■
Contrôle des rideaux d'air utilisés dans les grandes ouvertures de portes ou de
portails dans des bâtiments tels que la fabrication, l'entrepôt, les halls logistiques
ou les centres d'exposition
■
Conçu pour usage en intérieur
www.sentera.eu
Diagramme opérationnel - L22
U [VAC]
230
190
170
140
110
0
4
5
Position du
Sortie non régulée (L1)
Commutateur
Sortie régulée (U)
L1
1
2
3
4
5
Position du
commutateur
2 - 3
