Table des Matières

JOIN OUR
COMMUNITY!
Téléchargez l'app BEA DECODER pour une
visualisation des réglages en un clin d'oeil
DESCRIPTION
1
2
3
4
ACCESSOIRES
BA : accessoire de montage
en applique
Retrofit interface :
accessoire de compatibilité
1.
LCD
2.
antenne radar
3.
ajustement de la largeur du rideau IRA
4.
lentilles IRA
5.
capot
CA : accessoire d'encastrement
Sonnette interface

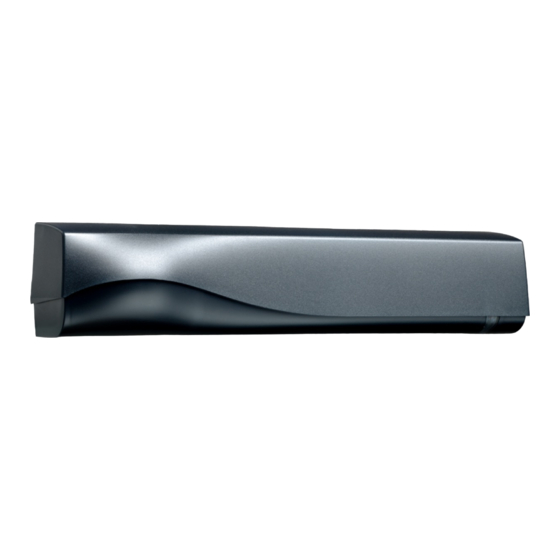

IXIO-DT3
Détecteur d'ouverture et de sécurisation
pour portes coulissantes automatiques
(selon EN 16005 et DIN 18650, issues de secours y compris)
Manuel d'utilisation pour software à partir de la version 0600
(Se référer à l'étiquette de suivi sur le produit)
6.
connecteur
7.
bouton d'ajustement principal
8.
bouton d'ajustement de l'angle IRA
RA : accessoire de pluie
Smart Daisy Chain Hub
5
6
7
8
CDA: accessoire pour porte
cintrée
Batterie 9 V
Table des Matières
loading

Manuels Connexes pour BEA IXIO-DT3

Sommaire des Matières pour BEA IXIO-DT3

  • Page 1 COMMUNITY! Détecteur d’ouverture et de sécurisation pour portes coulissantes automatiques Téléchargez l’app BEA DECODER pour une (selon EN 16005 et DIN 18650, issues de secours y compris) visualisation des réglages en un clin d’oeil Manuel d’utilisation pour software à partir de la version 0600 (Se référer à...
  • Page 2 COMMENT UTILISER LE LCD? AFFICHAGE PENDANT LE FONCTIONNEMENT NORMAL Pour ajuster le contraste, poussez Sécurisation Affichage négatif = sortie active Impulsion et tournez le bouton gris en même d’ouverture temps. Uniquement pendant le fonctionnement normal. VALEUR USINE VS. VALEUR SAUVEGARDÉE valeur affichée = valeur valeur affichée = valeur usine sauvegardée...

  • Page 3: Montage & Câblage

    IXIO-DT3: GUIDE D’INSTALLATION MONTAGE & CÂBLAGE OPÉRATEUR DE PORTE ROUGE ALIMENTATION NOIR JAUNE OUVERTURE JAUNE ROSE SECURISATION ROSE BLEU TEST BLEU JAUNE/ROUGE + OUVERTURE POUR SOURCE DE COURANT JAUNE/NOIR - * En fonction des paramètres de CONFIGURATION DE SORTIE. La fixation est compatible avec l’ACTIV8.

  • Page 4: Champ De Sécurisation - Infrarouge

    CHAMP DE SÉCURISATION - INFRAROUGE PORTE RAPPROCHER RAPPROCHER max. 9 cm** ÉLOIGNER ÉLOIGNER Si nécessaire, ajustez l’angle du rideau Activez les spots visibles* pour IRA (de -7° à 4°, 0° par défaut). vérifier la position des rideaux IRA. * La visibilité dépend des conditions externes. Si les spots ne sont pas visibles, vous pouvez utiliser le Spotfinder pour localiser les rideaux. ** La distance entre le rideau intérieur du détecteur intérieur et le rideau intérieur du détecteur extérieur doit toujours être de moins de 20 cm.

  • Page 5: Aperçu Des Réglages

    APERÇU DES RÉGLAGES BASIQUE Retour Suivant valeurs usine pour immunité radar, immunité IRA, nombre de rideau et redirection envir. immunités augmentées,1 rideau standard PRÉRÉGLAGES commerç. critiq. immunités augmentées, redirection = mouvement et présence grand RAD: TAILLE petit > > > >...
  • Page 6 FONCTIONNEMENTS INCORRECTS La LED ORANGE clignote 1 x. Le détecteur signale un problème Remplacez le détecteur. interne. La LED ORANGE clignote 2 x. L’alimentation est trop basse ou Vérifiez l’alimentation (dans le menu diagnostic du LCD). trop élevée. Vérifiez le câblage. La LED ORANGE clignote 3 x.

  • Page 7: Signal Led

    SIGNAL LED Détection de Détection de présence mouvement La LED La LED La LED clignote La LED La LED clignote est éteinte clignote rapidement rouge et vert clignote x fois INSTALLATION Le détecteur doit être Ne couvrez pas le Evitez des objets Evitez tout objet mobile fixé...

  • Page 8: Spécifications Techniques

    BEA SA | LIEGE Science Park | Allée des Noisetiers, 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | info-eu@beasensors.com | www.beasensors.com Par la présente, BEA déclare que ce produit est conforme aux directives européennes :...
