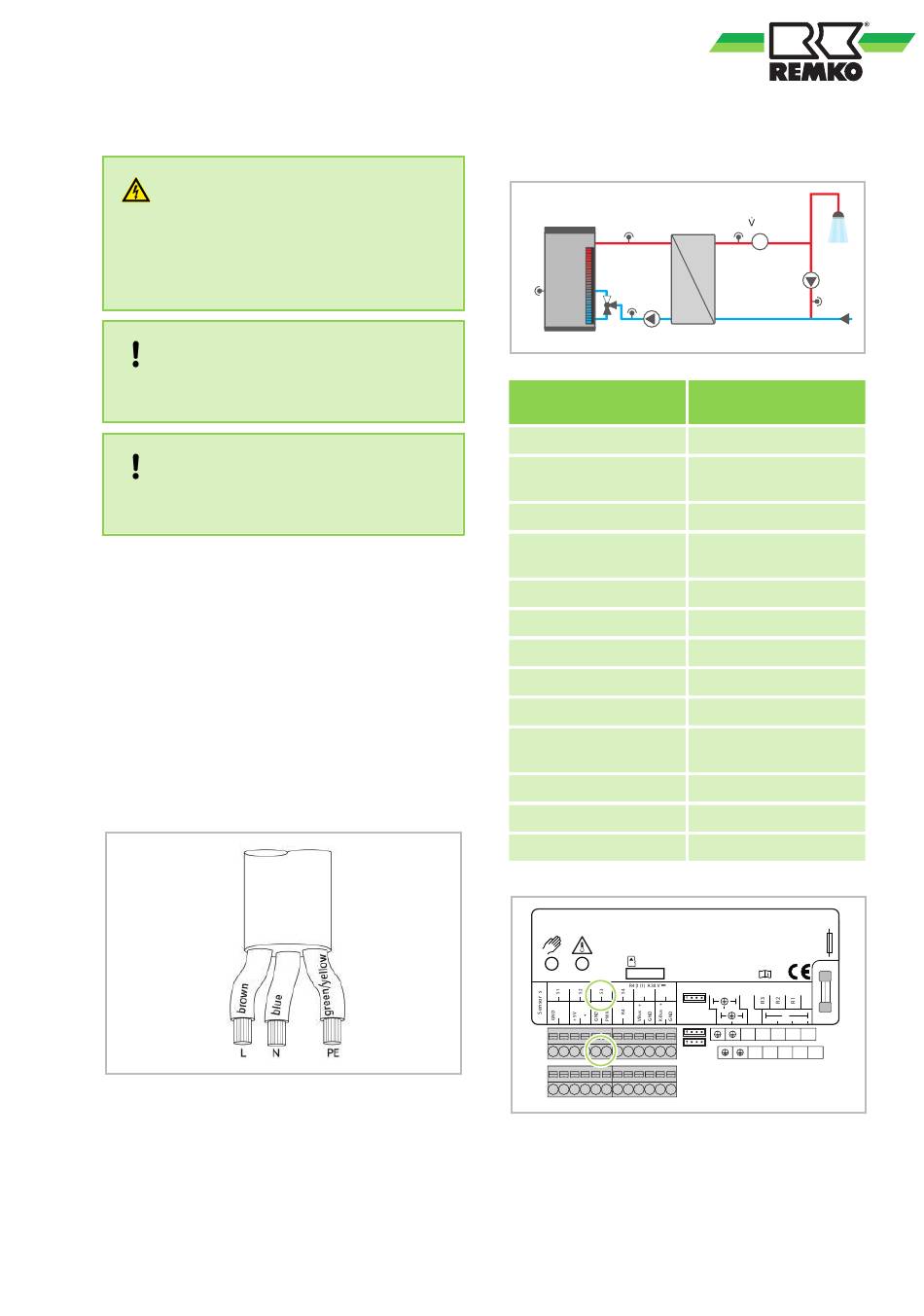

4.3 Raccordement électrique
DANGER !
Toutes les installations électriques doivent
impérativement être réalisées par des entre-
prises spécialisées. Les raccords électriques
doivent être montés uniquement si l'installation
est hors tension.
REMARQUE !
Tenez compte de la polarité et de l'affectation
des bornes sur les raccords.
REMARQUE !
Protégez le dispositif de régulation et les com-
posants électriques contre les surtensions.
La pompe de circulation est complètement pré-
montée et précâblée en usine.
Pour la mise en service, raccorder le câble secteur
de la pompe et le câble de la sonde de tempéra-
ture au dispositif de régulation.
Pour cela, tenir compte de la notice d'utilisation du
dispositif de régulation et éventuellement de la
pompe de circulation correspondante.
Raccordement électrique de la pompe
Le type de courant et la tension du raccordement
au réseau doivent correspondre aux indications
figurant sur la plaque signalétique.
Le raccordement secteur s'effectue côté client.
L :
marron
N :
bleu
PE : vert/jaune
Préfusible max. : 10 A, temporisé.
La pompe doit être mise à la terre conformément
aux dispositions.
Aperçu des affectations des relais / capteurs
Module individuel
S1
R3
S4
S2
R1/PWM1
Borne de raccorde-
ment
S1 (1 / 2)
S2 (3 / 4) (en option)
S3 (5 / 6) (en option)
S4 (7 / 8) (en option)
T
V
R4 (19 / 20) (en option) Relais d'erreur
VBus (21 / 22)
Bus K (23 / 24)
PWM1 (connecteur)
R3 (en option)
R2 (en option)
R1
SD
1
2
3
4
5
6
7
8
9
10 11 12
T
V
1
2
3
4
5
6
7
8
9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
T
dV
R2
S3
Module individuel
Aller primaire
Stratification de retour
de source
Circulation
Stratification de retour
de ballon
Eau sanitaire
Eau sanitaire
Visualisation
non utilisé
Vitesse de rotation
pompe primaire
Stratification de retour
Circulation
Pompe primaire
T4 A
100 ... 240 V
50-60 Hz
IP 20
R1-R3| 1 (1) A 240 V~
PWM 1
L
N
R3
R2
R1
L
N
N
N
N
11
