Schéma Des Pièces Principales; Montage Du Cric - Maximum 009-1503-0 Manuel D'utilisation

6
N° de modèle : 009-1503-0 / Communiquez avec nous : 1 888 670-6682

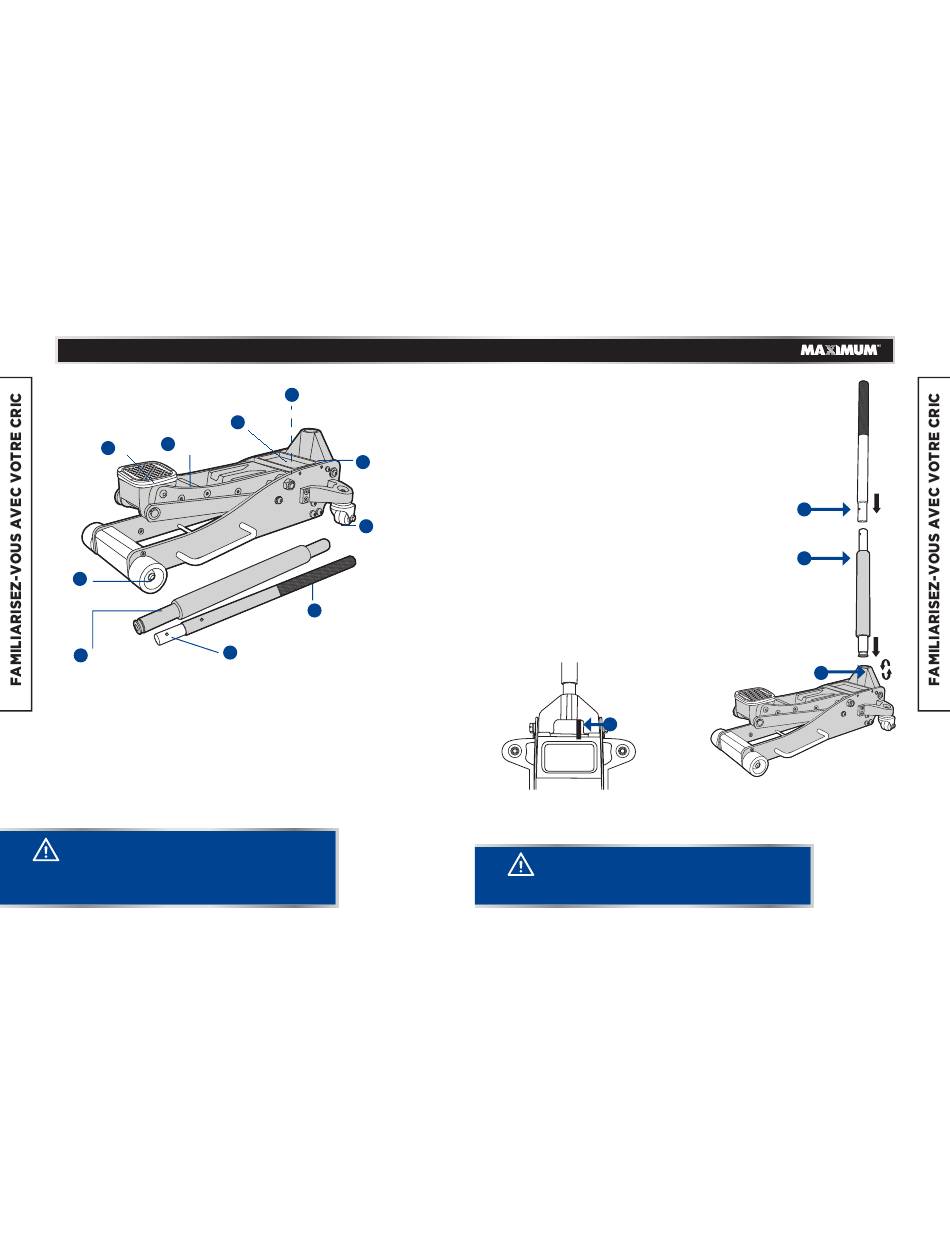

SCHÉMA DES PIÈCES PRINCIPALES
7
BRAS DE LEVAGE
6
TÊTE
5
ROUE AVANT
4 MANCHE
(SECTION INFÉRIEURE)

MONTAGE DU CRIC

À l'exception du manche (4), ce cric est entièrement monté. Le manche (4) dispose de
deux sections : une section supérieure avec une prise en caoutchouc et une vis de
verrouillage (3).
AVERTISSEMENT!
NE chargez PAS le cric au-delà de sa capacité nominale de 3
tonnes (2721 kg). Le chargement du cric au-delà de sa
capacité nominale peut endommager le cric ou entraîner un
mauvais fonctionnement et des blessures.
NE déplacez PAS le véhicule lorsqu'il est soulevé par le cric.
All manuals and user guides at all-guides.com
BOUCHON DU
9
RÉSERVOIR D'HUILE
8
JOUG
1
VIS DE
VERROUILLAGE
DU SOCLE
DU MANCHE
2
ROULETTE
ARRIÈRE
PIVOTANTE
4
MANCHE
(SECTION SUPÉRIEURE)
3
VIS DE VERROUILLAGE
DU MANCHE
• Retirez le crochet qui empêche le joug (8) de se
déplacer en position vericale.
• Faites glisser la section inférieure du manche dans la
section supérieure.
• Fixez les deux sections du manche en replaçant la vis
de verrouillage (3).
• Desserrez la vis de verrouillage du socle du manche (1)
située dans le joug (8).
• Appliquez une petite quantité de graisse sur le socle
du manche à l'intérieur du joug (8). Placez le manche
monté dans le socle. Alignez le trou carré de la partie
inférieure du manche sur le boulon carré à l'intérieur
du joug (8).
• Serrez la vis de verrouillage du socle du manche (1) et
assurez-vous de bien engager le manche dans le
manchon. (consultez la section « ÉVACUATION DE
L'AIR EMPRISONNÉ »)
8
Examinez TOUJOURS le cric attentivement avant chaque
utilisation.
N'UTILISEZ PAS le cric s'il vous semble endommagé de
quelque manière que ce soit ou s'il ne fonctionne pas
normalement.
7
3
4
1
