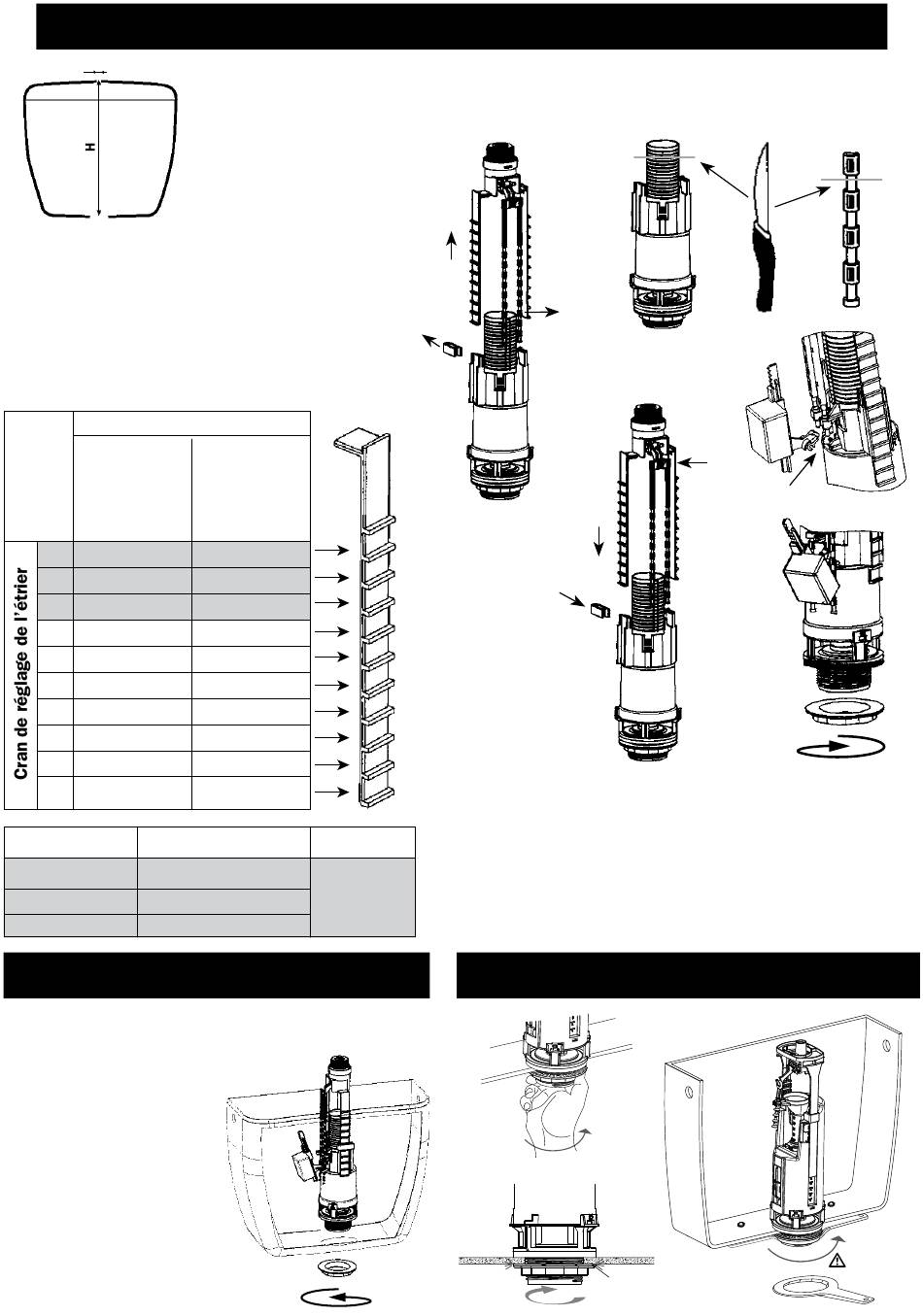

I - PRÉPARATION DU MÉCANISME
D
Vérifier le positionnement de l'étrier
Si l'étrier (n) est positionné correctement en
se référant au tableau ci-dessous (épingle (i)
clipser sur le bon cran) passer à l'étape
sinon procéder à toutes les étapes ci-après :
➊
Déclipser les tirettes (d)
➋
Enlever les épingles (i)
➌
Retirer l'étrier (n)
Hauteur H du réservoir
Diamètre D
du trou de
couvercle de couvercle de
18 à 38 mm et 38 à 44 mm
45 à 50 mm
10* 293 à 310
9*
309 à 325
8*
324 à 341
7
340 à 356
6
355 à 371
5
370 à 387
4
386 à 402
3
401 à 417
2
416 à 432
1
431 à 447
Cran de l'étrier
Tube de surverse
10
Couper entre I et J
9
Couper entre F et G
8
Couper entre C et D
II - MISE EN PLACE
Positionner le mécanisme dans le réservoir.
Visser à la main l'écrou de bonde (h) jusqu'au
contact de la céramique. Si nécessaire
visser d'un quart de tour
supplémentaire (maxi)
à l'aide de la clé
spécifique.
NB : Le petit flotteur (f) doit
se trouver du coté opposé
de l'arrivée de l'eau.
NB : Un serrage excessif
peut entraîner une
détérioration du mécanisme
qui ne serait pas couverte
par la garantie.
Mesurer le réservoir
- H (du dessus du couvercle au fond intérieur du réservoir)
- D (diamètre du trou de couvercle)
➒
Diamètre D
du trou de
312 à 329
328 à 344
343 à 360
359 à 375
374 à 391
390 à 406
405 à 422
421 à 437
436 à 453
452 à 468
Tirettes
Couper
à 50 mm
de la base
➌
➊
➋
➐
➍
Couper si nécessaire la surverse (m) selon le tableau
➎
Couper si nécessaire les tirettes (d)
➏
Positionner l'étrier au cran voulu voir tableau (n)
➐
Refixer l'étrier à l'aide des épingles (l)
➑
Recliper les tirettes (d)
➒
Cliper le petit flotteur (f)
Devisser l'écrou (h)
➓
ATTENTION - NE PAS TROP SERRER
➊
➋
➍
➑
➏
➌
Contact
➒
➓
Stop
1/2
