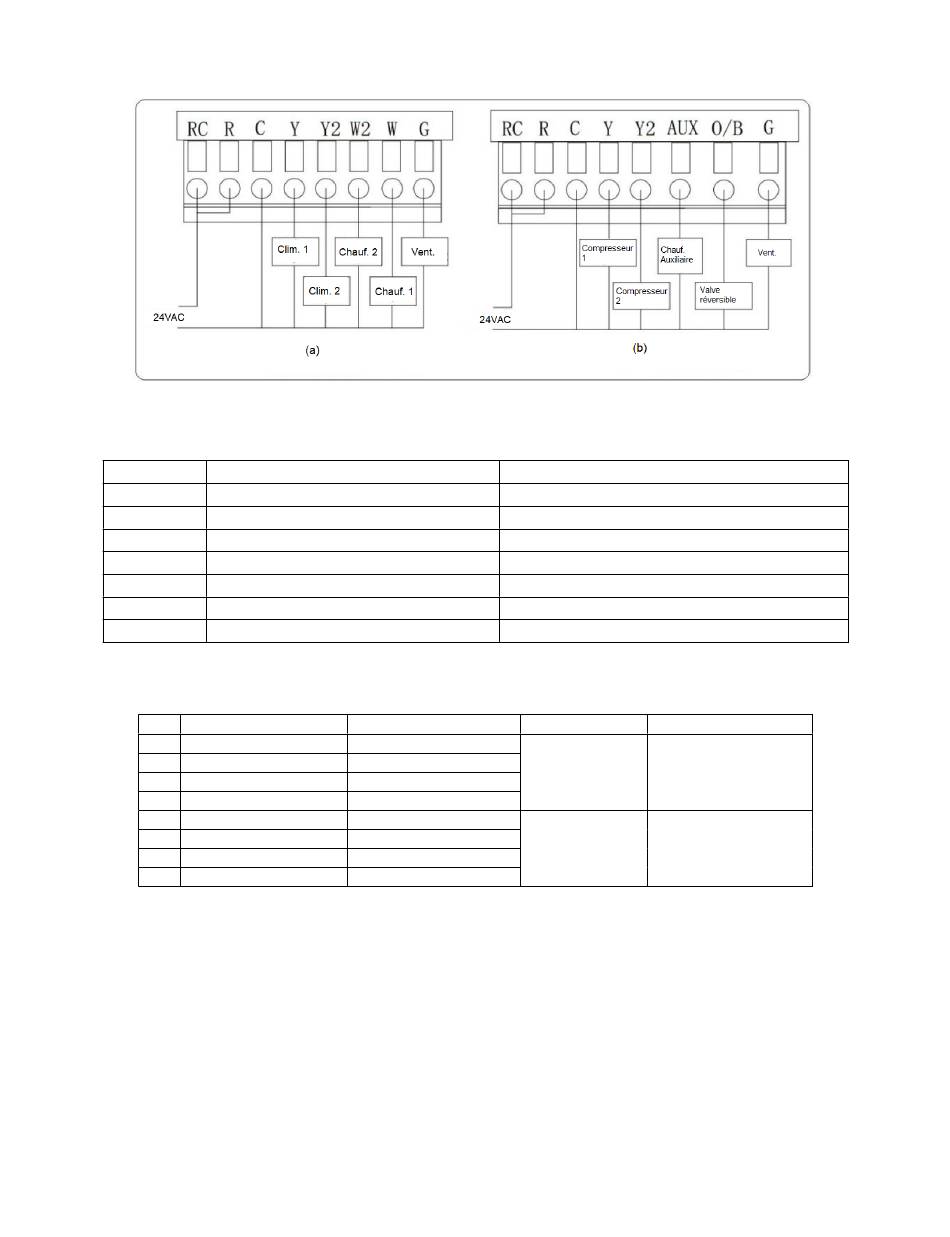

1.2 Diagramme de branchement
Terminal Définition
RC Alim. climatisation (si 2 transfo.)
R Alim. chauffage
W (O/B) Sortie de chauffage
Y Sortie de climatisation
G Sortie ventilateur
Y2 Sortie de climatisation 2
W2 (AUX) Sortie de chauffage 2
1.3 Modes du système
# Type
0.0 1H/1C (conventional)
1.0 1H/2C
2.0 2H/2C
3.0 2H/1C
4.0 1H/1C
5.0 2H/1C
6.0 2H/2C
7.0 3H/2C
(a) Système conventionnel
(b) Système thermopompe
Information
Couplé avec R (si un seul transfo.)
Sortie valve réversible (thermopompe)
Compresseur (thermopompe)
e
stage Compresseur 2
e
stage Chauffage auxiliaire (thermopompe)
Terminaux Système
R, C, W, Y
R, G, W, Y, Y2
Conventionnel
R, G, W, Y, W2, Y2
R, G, W, Y, W2
R, G, O/B, Y
R, G, O/B, Y, AUX
Thermopompe
R, G, O/B, Y, Y2
R, G, O/B, Y, AUX, Y2
5
e
stage (thermopompe)
Délai compresseur
N/A
1 min. (défaut)
