Xo FLOW Mode D'emploi page 26

Page 26

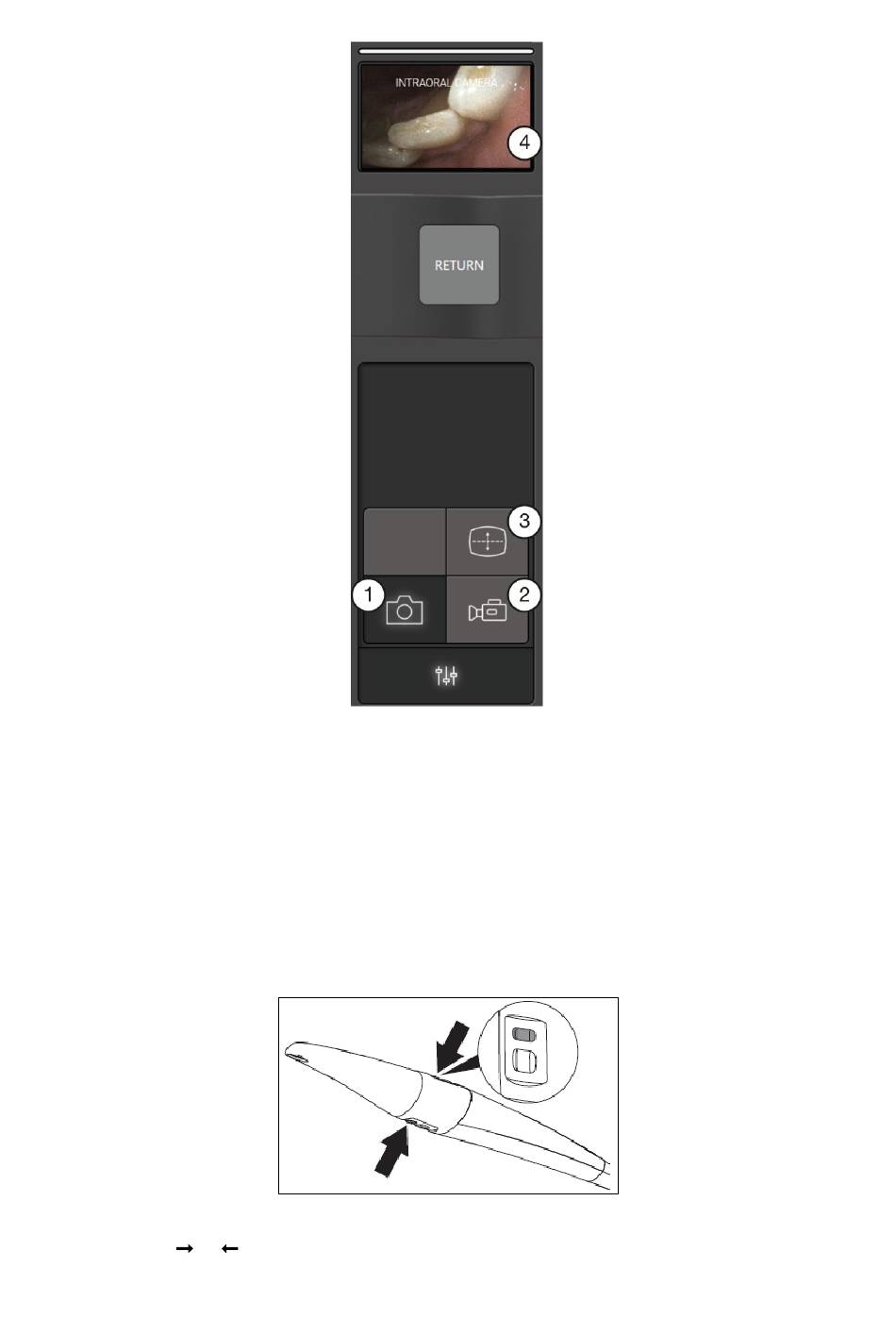

Figure 28 – Fenêtre de contrôle de l'instrument et affichage de la caméra intra-orale :
(1) mode caméra, (2) mode vidéo, (3) rotation de l'image 180 o , (4) image en direct.
La caméra est maintenant prête en mode direct et l'image en direct est affichée sur le Navigator
(l'application Caméra s'ouvre automatiquement) et sur l'écran de l'instrument – (4) dans la Figure 28.
Dans la fenêtre de contrôle de l'instrument, choisissez entre la capture d'une image (1) ou d'une vidéo
(2).
Dans l'application Paramètres utilisateur, il est possible de configurer la commande au pied avec ces
fonctions.
Utilisez l'un des deux boutons de mise au point (1) ou (2) de la pièce à main – Figure 29 – pour faire la
mise au point sur l'objet.
Figure 29 – Pièce à main VistaCam de Dürr : (1) bouton de mise au point, (2) bouton de mise au point.
Activez à la pédale ( ou ) ou utilisez l'un des deux boutons de déclenchement (1) ou (2) de la
figure 29 pour capturer une image ou démarrer (et arrêter) un enregistrement vidéo qui sera stocké
dans l'ordinateur de l'équipement.
