Ajustement de la
Ajustement du zéro
Permet l'ajustement
0 volt = 0 mbar
Alcatel Vacuum Technology France - Manuel de l'Utilisateur ASD 2001/2002/2003/2004
6
- Utilisation (suite)
Cette opération qui consiste à réaliser le zéro de la jauge doit
jauge
être effectuée impérativement lors de la première utilisation de
la jauge. Elle nécessite une pression plus basse que la limite
inférieure de la jauge (voir liste ci-dessous).
Il sera également nécessaire de prévoir l'ajustement :
- après une longue période d'utilisation de la jauge,
- après une utilisation sur process contaminé (jauge polluée)
- en cas de doute concernant les pressions mesurées.
Cet ajustement doit être effectué dans les mêmes conditions et la
même position d'utilisation de la jauge. Un temps minimum de
stabilisation de 30 mn est nécessaire avant de procéder à un
ajustement. Pour des mesures plus précises un temps de 5 heures
est recommandé avant stabilisation.
Utiliser un voltmètre de précision calibré ou un contrôleur Adixen
pour la lecture du signal de la jauge. Installer la jauge sur un
système de pompage et abaisser la pression afin d'atteindre la
valeur minimum requise selon le tableau suivant :

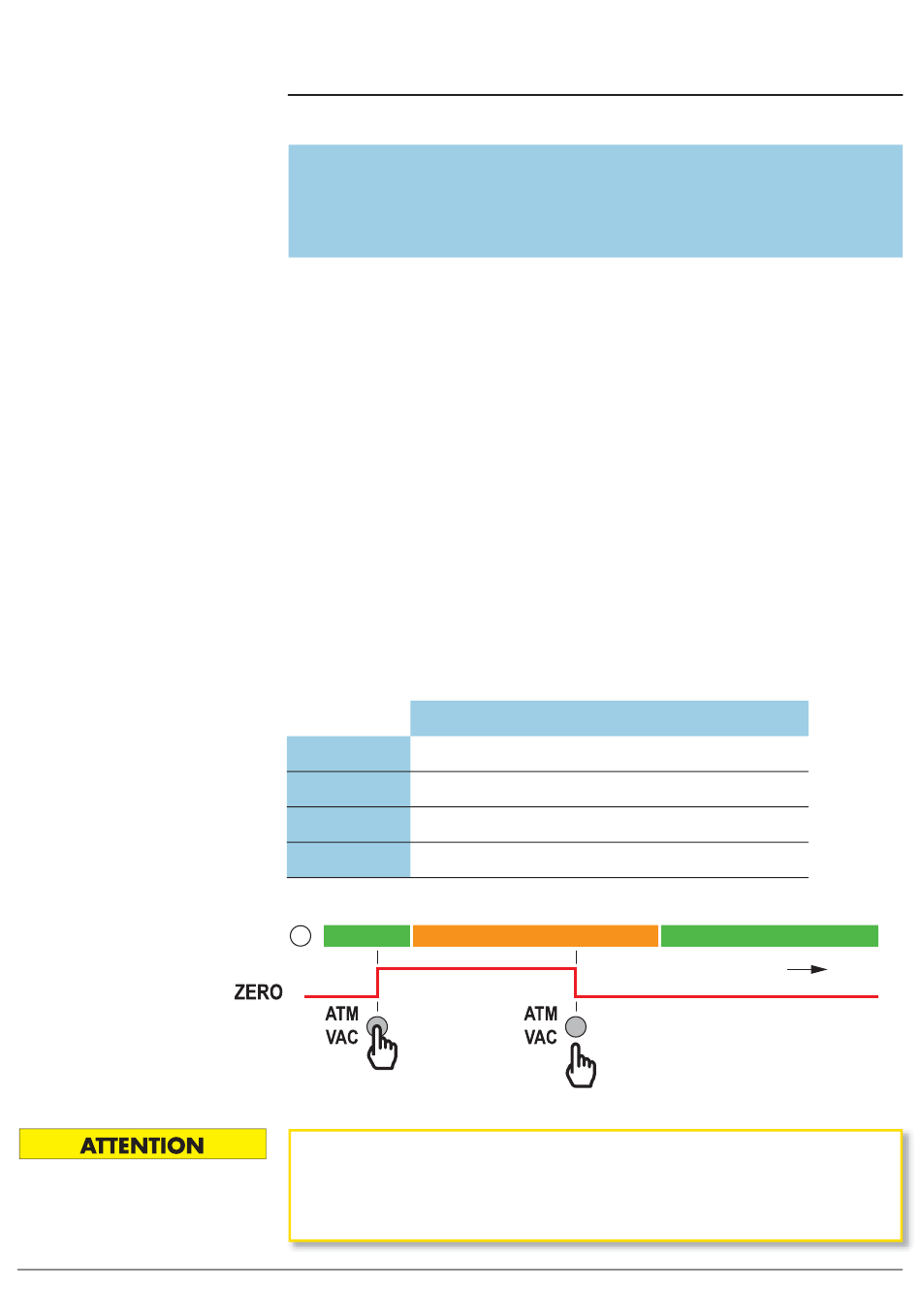

Utiliser l'outil fourni avec la jauge pour le bouton poussoir ZERO.
ASD 2001
ASD 2002
ASD 2003
ASD 2004
vert
diode
Veillez à relâcher le bouton poussoir ZERO lorsque le voyant orange
est encore éclairé.
Si le bouton est relâché lorsque le voyant orange est éteint, il faudra
recommencer l'ajustement selon la procédure décrite ci dessus.
pression minimum d'ajustement du zéro
10
10
10
10
orange
Pousser
et maintenir
-2
mbar
-3
mbar
-4
mbar
-5
mbar
vert
Relâcher
temps
10/15
