Alcatel Vacuum Technology France - Manuel Utilisateur - ACM 2000

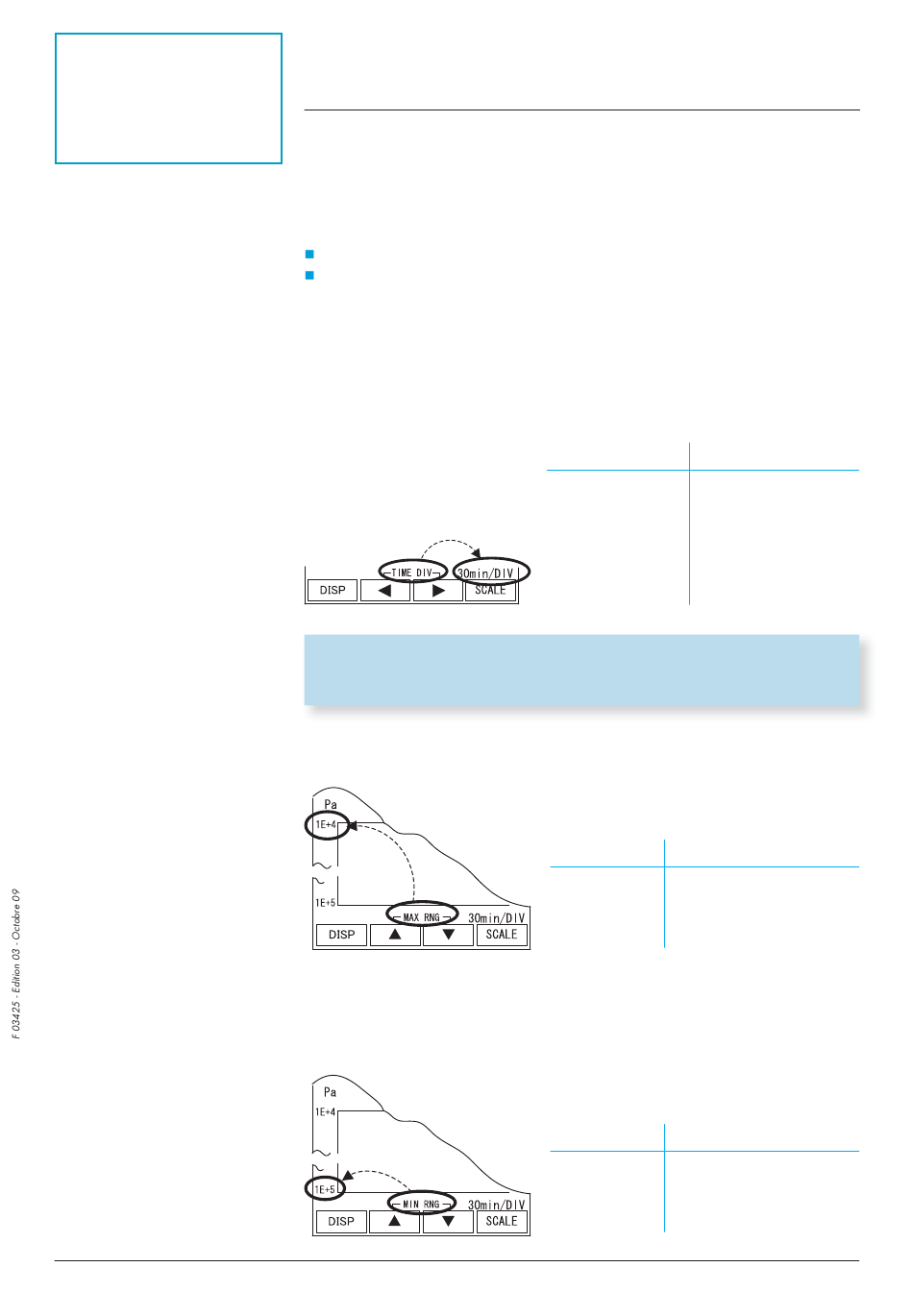

Paramétrage de l'affichage graphique
La barre de fonctions de l'affichage «Graphique» permet différents
réglages.
Réglage de l'échelle des temps par les touches «TIME DIV»
Réglage des échelles de pression par les touches
- MAX RNG : valeur maxi sur l'axe des pressions
- MIN RNG : valeur mini sur l'axe des pressions
Le choix du paramètre à modifier se fait en appuyant sur la touche
correspondante à la fonction «SCALE».
«TIME DIV»
Lors d'une coupure secteur, le contrôleur ne peut pas mémoriser les
mesures précédemment effectuées. L'enregistrement recommencera à zéro
au redémarrage du contrôleur.
«MAX RNG»
«MIN RNG»
Axe des temps
Temps total affiché
10 s/DIV
180 sec.
1 min/DIV
18 min
10 min/DIV
180 min
30 min/DIV
540 min
1 h/DIV
18 hr
Unité
Gamme de réglage
Pa
1E+6~1E-7
Torr
1E+4~1E-9
Mbar
1E+4~1E-9
Unité
Gamme de réglage
Pa
1E+5~1E-8
Torr
1E+3~1E-10
Mbar
1E+3~1E-10
9/9
