Remise En Place De La Carte D'e/S; Procédure - Dell Inspiron Chromebook 7486 Guide De Maintenance

AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les
instructions indiquées à la section
l'ordinateur, suivez les instructions indiquées à la section
d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la
réglementation), à l'adresse www.dell.com/regulatory_compliance.

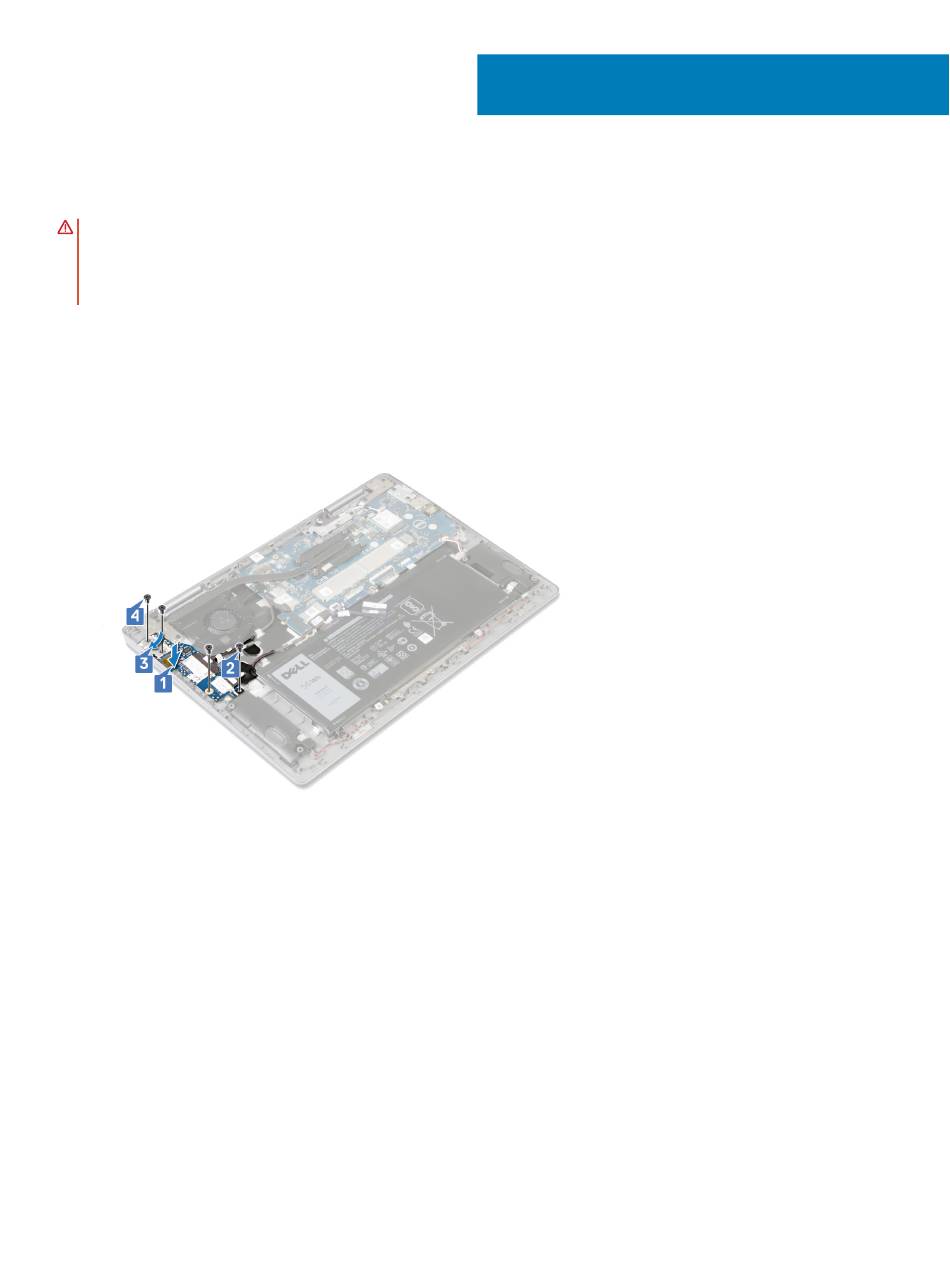

Procédure
1 Alignez les trous de vis de la carte d'E/S avec ceux de l'assemblage de repose-mains et de clavier.
2 Remettez en place les deux vis (M2x4) qui fixent la carte d'E/S à l'ensemble de repose-mains et de clavier.
3 Alignez les trous de vis sur le support de la carte d'E/S avec les trous de vis sur la carte d'E/S.
4 Replacez les deux vis (M2x4) qui fixent le support de câble d'écran à la carte système.
5 Connectez le câble au connecteur de la carte E/S.
6 Collez le ruban adhésif qui fixe le câble d'écran à la carte E/S.
7 Faites passer le câble dans le guide de routage de l'assemblage de repose-mains et de clavier.
8 Collez le ruban adhésif qui fixe la carte ES à l'assemblage de repose-mains et de clavier.
9 Connectez le câble au connecteur de la carte E/S.
10 Collez le ruban adhésif qui fixe le câble d'écran à la carte E/S.
11 Faites passer le câble dans le guide de routage de l'assemblage de repose-mains et de clavier.
30

Remise en place de la carte d'E/S

Remise en place de la carte d'E/S
Avant une intervention à l'intérieur de
Après une intervention à l'intérieur de
l'ordinateur. Après une intervention à l'intérieur de
l'ordinateur. Vous trouverez
15
