Innen-Gerät
Lufteinlass
Luftauslassdüse
Das Innenteil muss so installiert werden, dass der
Kühlluftauslaß nicht direkt zurückgesaugt werden kann.
Beachten Sie bei der Installation den erforderlichen Abstand.
Installieren Sie das Innenteil nicht an einem Ort mit direkter
Sonneneinstrahlung. Der Installationsort muss für die
Verlegung der Rohr- und Ablaufleitungen geeignet und
möglichst weit von Türen entfernt sein.
Verkleidete Deckenmontage
– Verwenden Sie die mit dem Gerät gelieferte Abhängung.
– Prüfen Sie, ob die Wand ausreichend stark für das Gewicht
ist.
Zentrieren Sie den Achsabstand (siehe untenstehende Zeichnung)
A
L
All manuals and user guides at all-guides.com

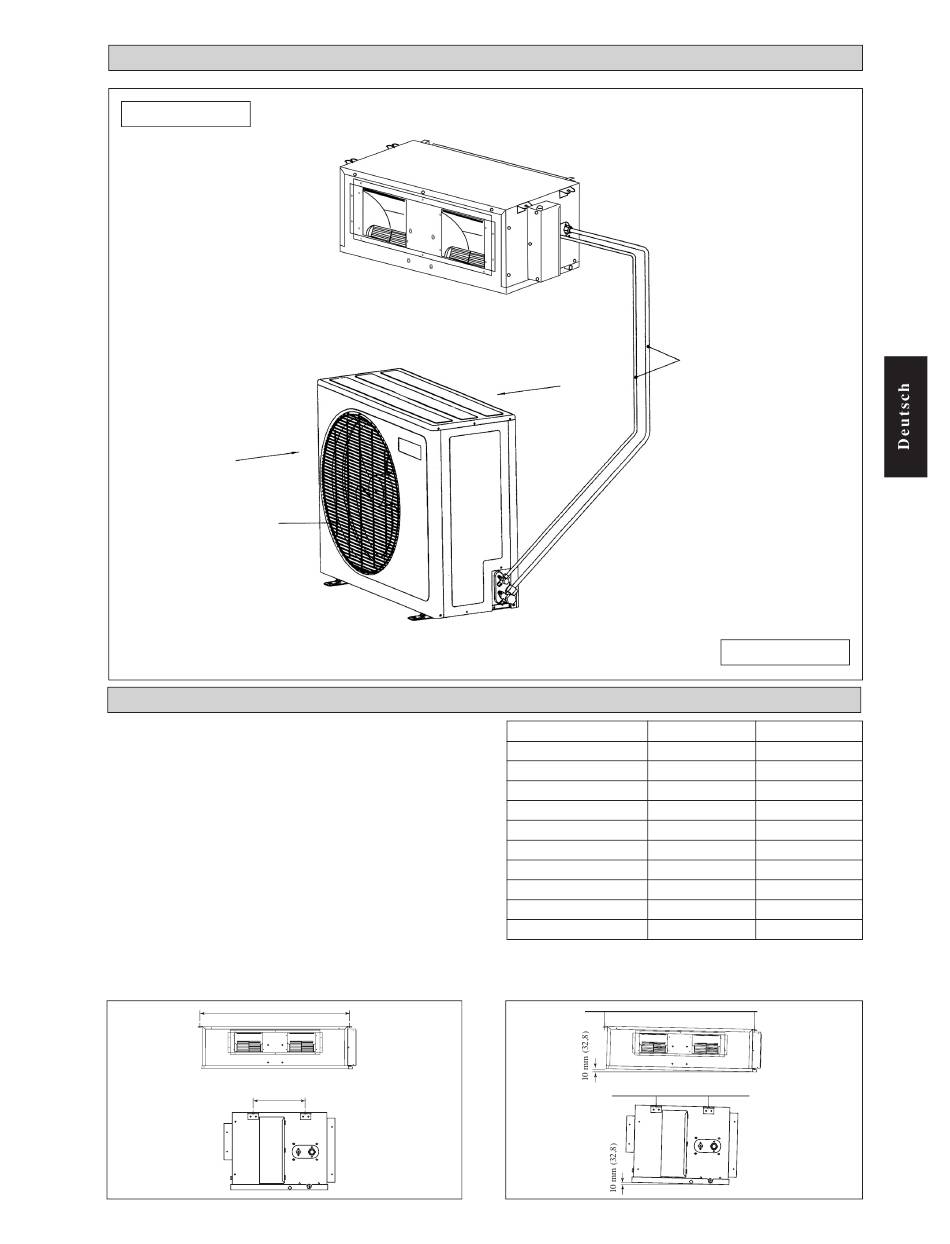

INSTALLATIONDIAGRAMM
INSTALLATION DES INNENMONTAGE-GERÄTES
3-3
Kältemittelleitung
Lufteinlass
CC A mm (zoll)
10 C/CR 741 (29,2)
15 C/CR 881 (34,7)
20 C/CR 1041 (41,0)
25 C/CR 1176 (46,3)
28 C/CR 959 (37,8)
30 C/CR 956 (37,6)
38 C/CR 1264 (49,8)
40 C/CR 1076 (42,4)
50 C/CR 1326 (52,2)
60 C/CR 1526 (60,1)
Sorgen Sie entsprechend der Zeichnung für ausreichenden Abstand
zur Erleichterung von Wartungsarbeiten und für optimalen
Luftdurchsatz.
Aussen-Gerät
L mm (zoll)
225 (8,9)
225 (8,9)
225 (8,9)
225 (8,9)
339 (13,3)
266 (10,5)
401 (15,8)
266 (10,5)
266 (10,5)
266 (10,5)
