CON-TEC Luna 80 N+ Manuel D'instructions

Bedienungsanleitung
Fahrrad LED-Scheinwerfer
Luna 80 N+ / Luna 80 N++
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Die Bedienungsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige Hinweise zur Sicherheit, Montage und Entsorgung. Machen Sie
sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen
Sie das Gerät nur wie beschrieben und in den angegebenen Einsatzbereichen. Bewahren Sie diese
Bedienungsanleitung gut auf und geben Sie diese bei der Weitergabe des Gerätes bitte mit.
Verwendete Symbole
Grüner Punkt - Recycling von Verpackungen
Symbol zur Erkennung von Elektro und Elektronikgeräten
Prüfzeichen des Kraftfahrt-Bundesamtes
K XXXX
(K mit nachfolgender Zulassungsnummer)
Bestimmungsgemäße Verwendung
Das Gerät ist vorgesehen zum Einsatz an Fahrrädern und dient der Fahrbahnausleuchtung. Dieser
Scheinwerfer ist entsprechend derzeit gültiger StVZO als alleinige Beleuchtung an allen Fahrrädern
zugelassen. Das Gerät ist zur Verwendung im Außenbereich bestimmt.
Sicherheitshinweise
- Nicht in den Scheinwerfer blicken.
- Richten Sie den Scheinwerfer nicht direkt auf Menschen oder Tiere.
- Der Lichtkegel des Scheinwerfers muss immer in Fahrtrichtung geradeaus zeigen und darf andere
Verkehrsteilnehmer nicht blenden.
- Die Lichtverteilung darf nicht verdeckt werden, auch nicht teilweise.
- Die LED ist nicht austauschbar. Bei Ausfall der LED ist die gesamte Leuchte auszutauschen.
- Schlussleuchte und Scheinwerfer dürfen nur gemeinsam einzuschalten sein, wenn sei mit Hilfe
einer Lichtmaschine betrieben werden.
WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial, denn es besteht
Erstickungsgefahr durch das Verschlucken von Verpackungsteilen. Halten Sie das Gerät stets
von Kindern fern. Das Gerät ist kein Spielzeug! Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten physischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern
ohne Beaufsichtigung durchgeführt werden. Nehmen Sie das Gerät keinesfalls auseinander. Durch
unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie
Reparaturen nur von Fachkräften durchführen.
Manual_Luna 80_2019-03 DE-01
All manuals and user guides at all-guides.com

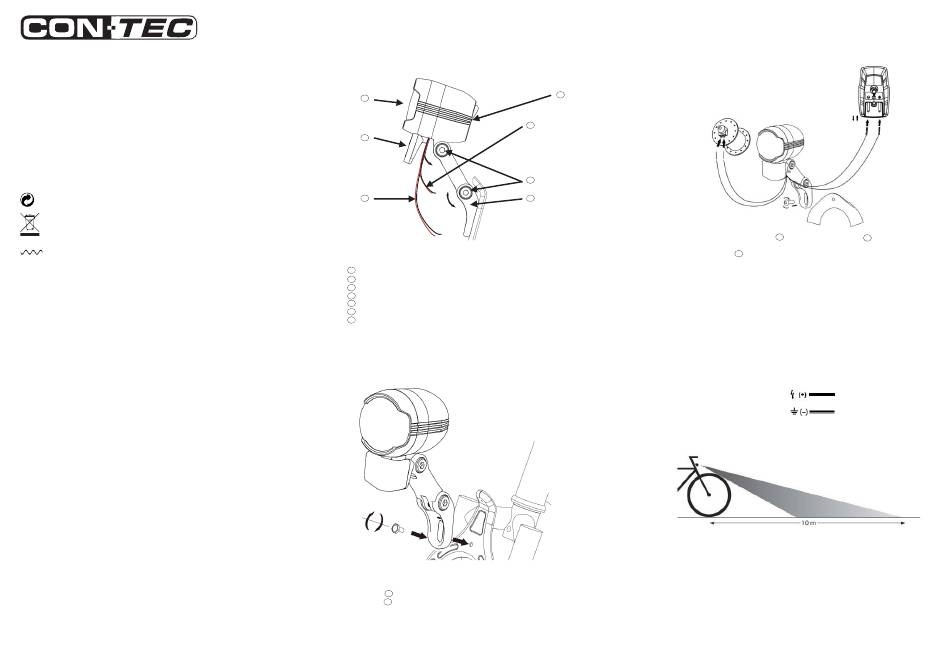

Scheinwerfer mit Halter und Rückstrahler
1
2
3
Abgebildete Komponenten
1
Scheinwerfer
2 Integrierter Rückstrahler
Anschlusskabel Dynamo
3
Ein- / Aus- / Auto- Schalter Scheinwerfer
4
5
Kabel für Rücklichtanschluss
6 Einstellschrauben für Höheneinstellung
7 Halter Scheinwerfer
Montage Scheinwerfer
Scheinwerfer 1 mittels Stahlhalterung am Fahrrad befestigen und darauf achten, dass sich der
Scheinwerfer 1 nicht von allein wieder verstellen kann (Schraube fest genug anziehen!).
Anschluss an einen Dynamo und des Rücklichts
4
5
6
7
An der Unterseite des Scheinwerfers
Dynamo. Das Kabelpaar kann bei Bedarf zugeschnitten werden. Das kürzere in dem Scheinwerfer
eingebaute Kabelpaar
bestimmt. Wird eine Dynamo-Schlussleuchte verwendet, muss diese an den Scheinwerfer
angeschlossen werden. Wenn keine Verkabelung vom Rücklicht vorhanden ist, kann diese mit einem
Verlängerungskabel (Fachhandel) hergestellt werden. Der Scheinwerfer kann grundsätzlich sowohl
an Naben- als auch an Seitenläufer-Dynamos angeschlossen werden die 6 V produzieren.
Achtung: Wird der Scheinwerfer an einen Seitenläufer-Dynamo angeschlossen, muss die Laufrolle
des Dynamos kontinuierlich Kontakt zum Reifen haben, damit der Scheinwerfer einwandfrei
funktioniert.
Achtung: Achten Sie immer auf die richtige Polung. Scheinwerferkabel nie vollständig kappen. Der
elektrische Anschluss darf nur durch eine Elektrofachkraft hergestellt werden.
Schwarzes Kabel = stromführend
Schwarz-weißes Kabel = Masse
Scheinwerfer einstellen
Richten Sie den Scheinwerfer so aus, dass der Lichtkegel bis ca. 10 Meter vor dem Rad auf die
Fahrbahn reicht (siehe Abbildung).
Achtung!
Überprüfen Sie regelmäßig die richtige Einstellung und Anbauhöhe Ihres Scheinwerfers. Der
Scheinwerfer muss in einem Bereich von 400 bis 1200 mm über der Fahrbahn montiert werden.
1 befinden sich ein Kabelpaar zum Anschluss an den
3
5 ist für den Anschluss an die bestehende Verkabelung des Rücklichts
