10.3 Positionnement de la butée
La définition de la position de la butée s'effectue par l'entrée de valeurs de consigne au moyen du clavier de la
commande P40, le processus de positionnement étant déclenché au moyen du bouton « START ».
IMPORTANT ! Le système de positionnement à butée n'est pas une unité d'avance !
Il est interdit d'alimenter ou d'évacuer des pièces ou d'autres objets avec la butée de matériel
Lors du positionnement automatique de la butée, faites attention au risque d'écrasement exis-
tant entre les pièces mobiles. Éloignez les personnes et les parties du corps des zones dange-
reuses ! En cas de situation dangereuse, appuyez immédiatement sur l'arrêt d'urgence !
10.3.1 Fonctions du clavier et de l'affichage de la commande P40
Bouton d'échappement
Bouton de commutation
mode manuel/single
Mode programme
Symboles de fonction
des boutons F1/F2/F3
Bouton de fonction
Bouton d'effacement
Boutons d'entrée

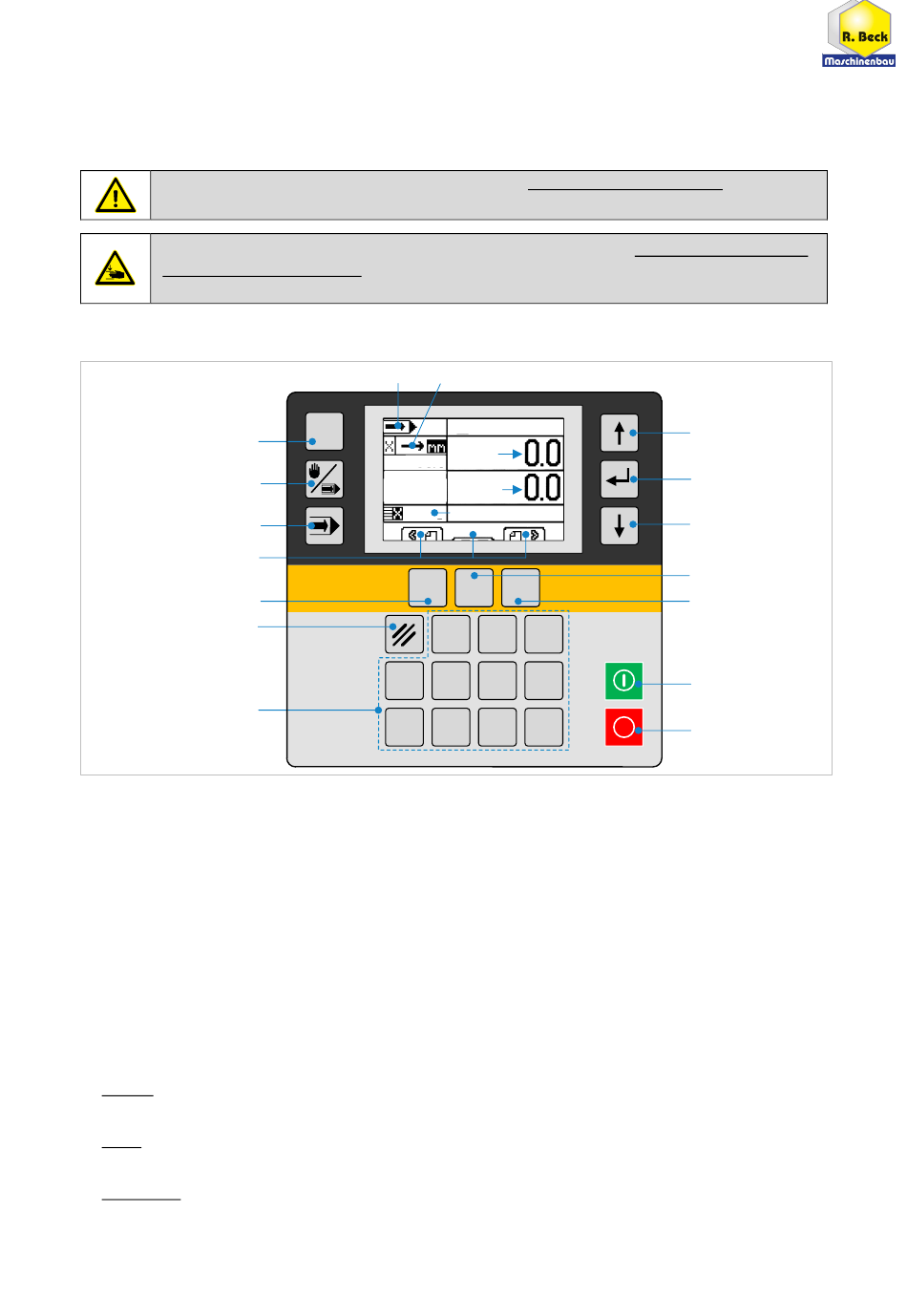

Figure 11 : fonctions du clavier et de l'affichage de la commande P40
10.3.2 Boutons de fonction F1, F2 et F3
Les touches de fonction F1/F2/F3 ont des fonctions différentes selon le mode de fonctionnement resp. le menu.
Celles-ci sont représentées symboliquement dans l'affichage directement au-dessus des boutons. Si aucune fonc-
tion n'est active, aucun symbole n'apparaît.
Exemple :
• En mode manuel, les boutons « F1 » et « F3 » servent à déplacer manuellement l'axe en mode Jogg.
• En mode Single, les boutons « F1 » et « F3 » n'ont aucune fonction.
• En mode programme, les boutons « F1 » et « F3 » servent à faire défiler les blocs de données.
10.3.3 Modes de positionnement de la commande P40
La commande P40 dispose de trois modes de fonctionnement différents pour le positionnement :
• Manuel (mode Jogg à l'aide des boutons « F1 » et « F3 », directement via la fenêtre de valeur actuelle).
Pour plus de détails, voir section 10.3.3.1.
• Single (positionnement sur la valeur de consigne définie, si nécessaire avec saisie du nombre de pièces.).
Pour plus de détails, voir section 10.3.3.2(absolue) resp. section 10.3.3.3 (incrémentale).
• Programme (positionnement sur des valeurs de consigne programmées pour différents nombres de pièces).
Pour plus de détails, voir section 10.3.3.4.
BA_BM_EXAKT-ELG-DC_FR_37-23.docx
Symbole du mode
Symbole absolu/incrémental
ESC
Valeur
actuelle
Valeur de consigne
Nombre de pièces
Escape-Taste
F1
P40
7
+/-
4
0
1
F2
F3
8
9
5
6
2
3
0
Navigation
Bouton ENTER
Navigation
Bouton de fonction
Bouton de fonction
Bouton START
Bouton STOP
