1. Support écran rotatif
2. Écran récepteur
3. Boitier émetteur
4. Sonde + câble de raccord au boitier émetteur
5. Câble d'alimentation pour batterie (non nécessaire grâce au bloc pile)
6. Câble de l'antenne (liaison boitier émetteur/antenne)
7. Bloc pile (permet d'alimenter le boitier émetteur dans le bateau)
8. Antenne de l'écran
9. Antenne de l'émetteur (à fixer sur la coque du bateau)
10. Fixations Velcro + colliers de serrage
11. Câble USB de charge de l'écran
12. Coffret de rangement antichoc (non illustré)

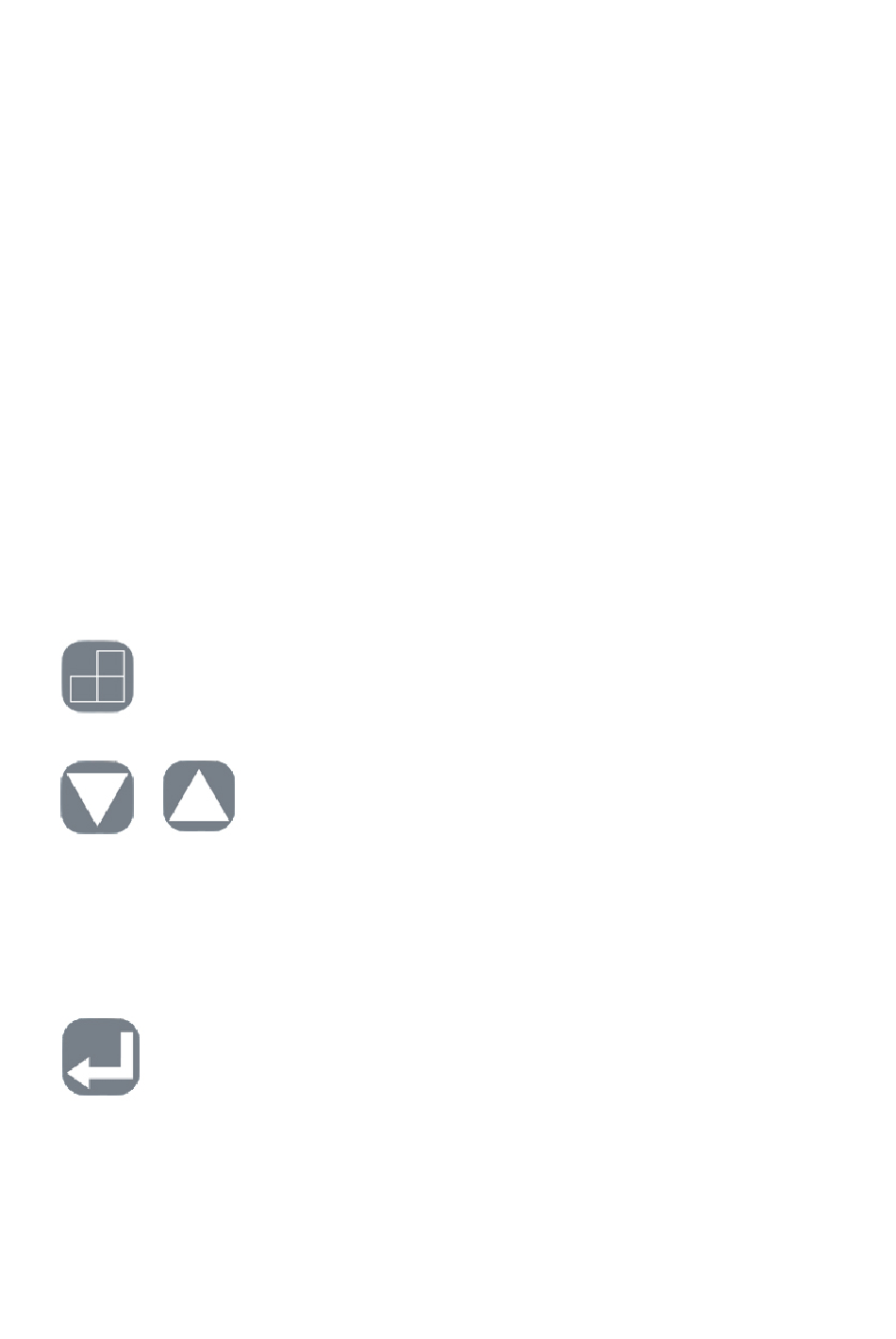

5. FONCTIONS DES TOUCHES
5.1 Permet de faire basculer l'écran du format horizontal au vertical
5.2 Boutons « droite/gauche » OU « haut/bas »
Lorsque vous appuyez sur le bouton d'accès au menu, les boutons flèches vous permettent d'aller de
gauche à droite ou de bas en haut afin de sélectionner une sous-famille du menu. Une fois sur la
sous-famille souhaitée, appuyez sur la touche « entrer » pour que l'arrière-plan devienne rouge. Il ne
vous restera plus qu'à faire défiler via les flèches l'option sélectionnée puis d'appuyer à nouveau sur
la touche « entrer » pour valider.
5.3 Bouton « confirmer/entrer »
Lorsque vous naviguez dans le menu, le bouton « confirmer » vous permet de rentrer ou sortir d'une
catégorie du sous-menu. En appuyant sur cette touche, le fond du sous-menu sélectionné apparaît en
rouge, ce qui vous permettra de le modifier à l'aide des flèches comme précédemment expliqué. Pour
valider, appuyez une nouvelle fois sur le bouton, l'arrière-plan du sous-menu repassera en noir.
Astuce : lorsque vous utilisez l'échosondeur, vous pourrez basculer de la sensibilité manuel ou
automatique en restant appuyé 1 seconde sur la touche « entrer »
4
