2.3 Connexion des haut-parleurs
2.3.1
Configuration de la plaque de connexion et de la plaque propriétaire
La plaque de connexion et la plaque propriétaire peuvent être échangées en fonction de la
configuration directionnelle choisie.
A noter que la plaque de connexion peut passer à travers les trous, il n'est pas nécessaire de
dessouder.
•
Mode directionnel : il est recommandé d'installer la plaque de connexion du côté qui supporte les
plaques d'accrochage ;
•
Mode omnidirectionnel : il est recommandé d'installer la plaque de connexion du côté opposé
aux haut-parleurs (configuration usine par défaut).

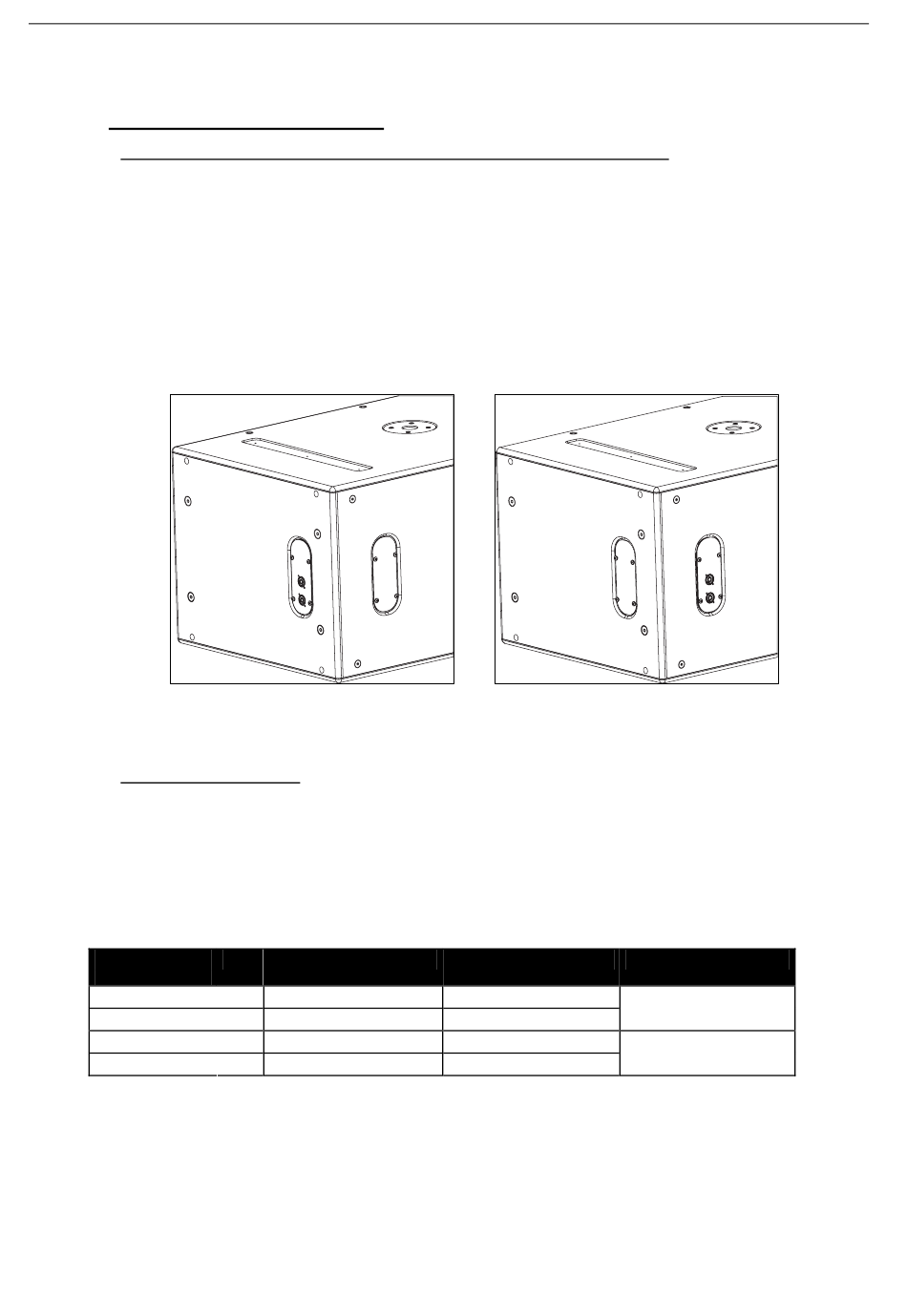

PLAQUE DE CONNEXION EN MODE DIRECTIONNEL
2.3.2
Connecteurs du RS15
Le RS15 se connecte au moyen de prises Speakon NL4FC (non fournies). Un diagramme de câblage
est imprimé sur la plaque de connexion située à l'arrière de chaque enceinte.
Les 4 contacts des deux prises Speakon sont connectés en parallèle à l'intérieur de l'enceinte.
Les deux connecteurs peuvent s'utiliser indifféremment pour connecter un amplificateur ou pour
brancher une enceinte RS15 supplémentaire.
Les connecteurs sont câblés comme indiqué ci-dessous :
Connecteurs
Speakon NL4F
1(-)
1(+)
2(-)
2(+)
I
NSTRUCTIONS GENERALES SUR LE
Mode omni
⇒
Haut-parleur 15'' droite (-)
Haut-parleur 15'' droite (+)
⇒
⇒
Haut-parleur 15'' gauche (-)
Haut-parleur 15'' gauche (+)
⇒
RS15
PLAQUE DE CONNEXION EN MODE OMNI
Mode directionnel
Haut-parleur 15'' arrière (-)
Haut-parleur 15'' arrière (+)
Haut-parleur 15'' avant (-)
Haut-parleur 15'' avant (+)
Commentaires
Haut-parleur à côté de la
plaque de connexion
Haut-parleur à l'opposé de la
plaque de connexion
