7.5.2 Déterminer la longueur de sonde L pour les sondes simples
► Mesurer la longueur de sonde L précisément. Le bord inférieur du raccord
process sert de référence (fig. 7-8).
► Noter la valeur. Elle est nécessaire pour le paramétrage de l'appareil (→ 11.2).
7.5.3 Raccourcir le tube coaxial
Le tube coaxial et la tige de sonde doivent être de la même longueur finale :
► Enlever la bride de fixation et la
pièce de centrage (A, B).
► Raccourcir le tube coaxial à la
longueur désirée : L
► Après le raccourcissement, il faut
conserver au moins un trou (C)
pour le logement de la bride de
fixation.
► Enlever toutes les bavures et arêtes
vives.
► Insérer la pièce de centrage (A)
dans l'extrémité basse du tube (en
cas d'une longueur > 1400 mm,
utiliser une deuxième pièce de
centrage dans le centre du tube) et
la fixer dans le trou le plus bas (C)
par la bride de fixation (B).
= L + 9 mm
K

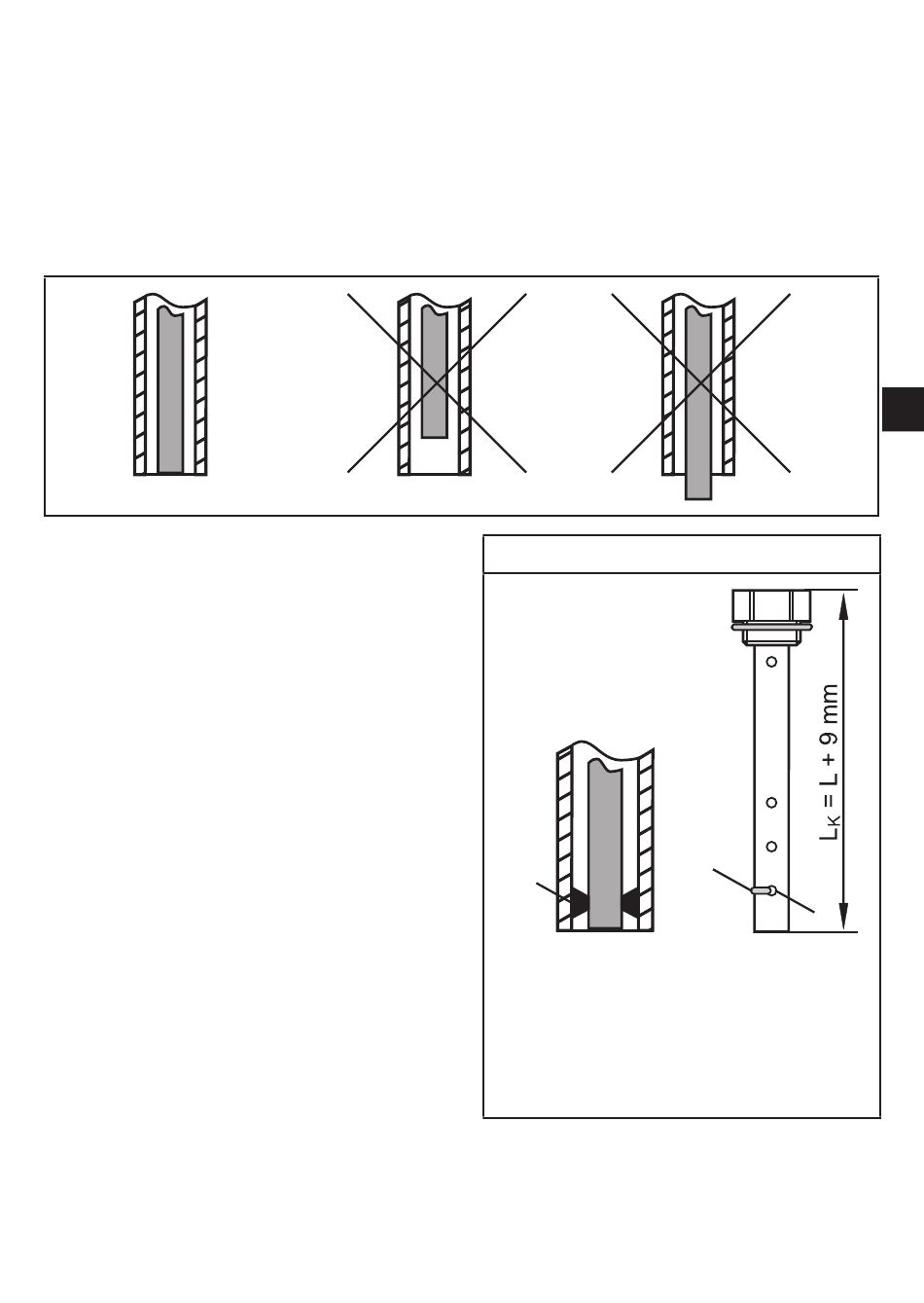

Fig. 7-9
A
L
= Longueur du tube coaxial
K
L = Longueur de la tige de sonde à partir
du bord inférieur du raccord process
(→ 7.5.1)
B
C
