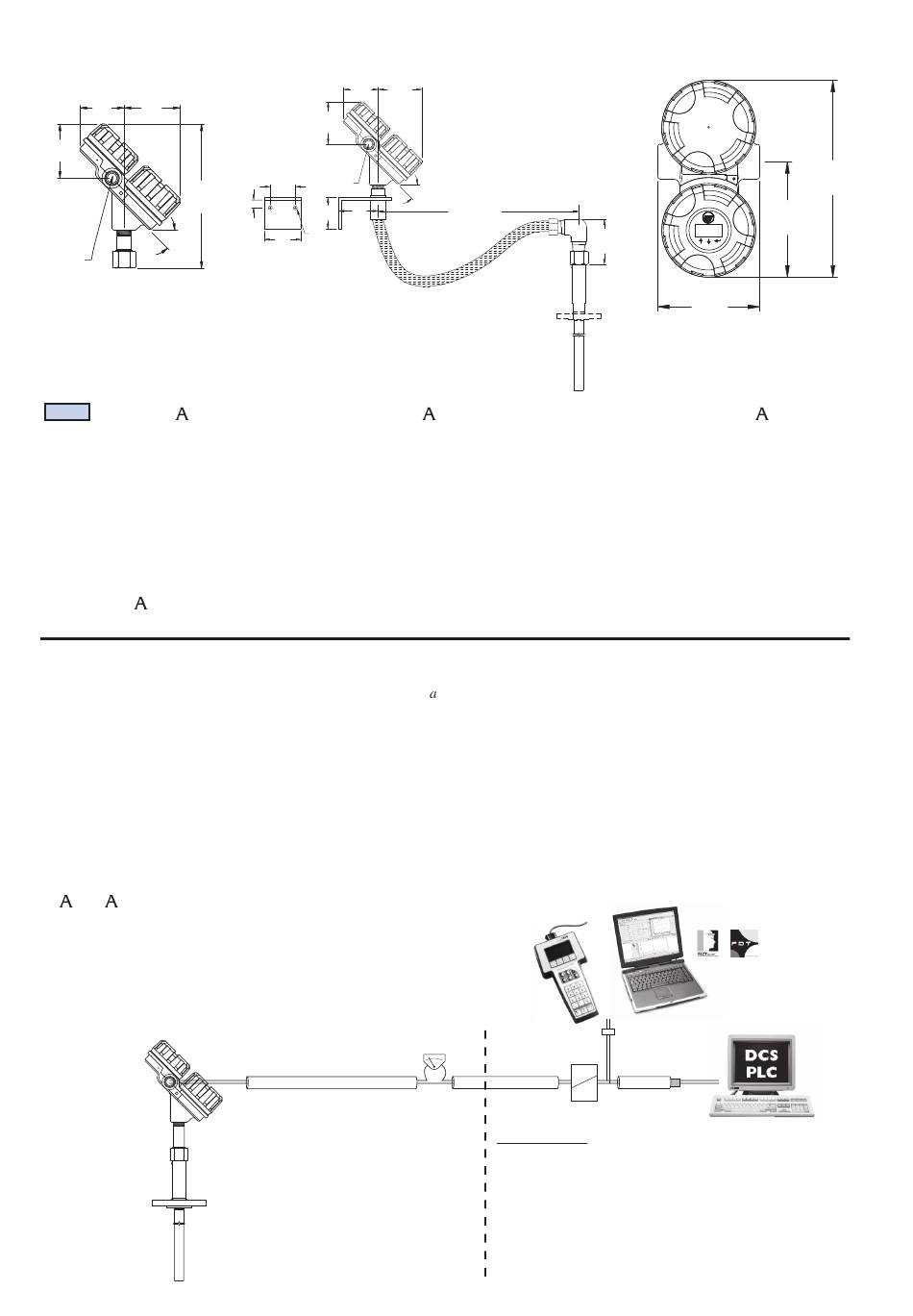

D I M E N S I O N S e n m m
83 105
102
256
45°
2 entrées
de câble
Electronique intégrée
Différents modèles sont disponibles pour expédition rapide dans un délai maximum de 4 semaines après réception de la comman- P R O G R M M E D ' E X P E D I T I O N R P I D E ( E S P – E X P E D I T E S H I P P L N )
de en usine, et ce, dans le cadre du Programme d'expédition rapide (ESP).
Les modèles inclus dans le programme ESP sont munis d'un code couleur très pratique que vous retrouvez dans les tableaux de
codification du modèle.
Pour bénéficier du programme ESP, il suffit de sélectionner l'appareil dont le code est surligné en gris (dimensions standard uniquement).
Le programme ESP ne peut s'appliquer aux commandes de 5 appareils ou plus. Contactez votre représentant local pour obtenir les
délais de livraison pour des quantités plus importantes, de même que pour d'autres produits ou options.
Un appareil complet comprend les éléments suivants:
C O D I F I C T I O N D U M O D E L E
1. Tête/électronique du transmetteur Eclipse
2. Sonde GWR Eclipse 705
3. Fourni gratuitement en standard: DTM Eclipse 705 (PACTw re™)
4. Option: interface Viator uSB HART
5. Option: - Cale d'espacement en TFE pour sondes GWR monotiges métalliques; code de commande: 089-9114-001 (7MF-A),
089-9114-002 (7MF-B), 089-9114-003 (7MF-C)
- Cale d'espacement en PEEK pour sonde GWR monotige 7MJ; code de commande: 089-9114-005 (7MJ-A),
089-9114-006 (7MJ-B), 089-9114-007 (7MJ-C)
- Poids supplémentaire pour sonde GWR 7M1; code de commande: 089-9120-001
- Poids supplémentaire pour sonde GWR 7M7; code de commande: 089-9121-001
- Poids supplémentaire pour sonde GWR 7M2; code de commande: 004-8778-001
- Poids supplémentaire pour sonde GWR 7M5; code de commande: 004-8778-002
C B L G E E L E C T R I Q U E
6
83 105
102
2 entrées
70
de câble
45°
95
102
19
2 trous
89
ø 9,5
Electronique déportée
de MACTek: codification: 070-3004-002
®
Câble à paire torsadée blindé stan-
dard (recommandé mais pas néces-
saire si câblé conformément à la
norme NaMUR NE 21 pour des
champs jusqu'à 10 V/m).
840 ou 3650
à télécharger depuis le site www.magnetrol.com
0 % 100 %
Barrière galvanique (uniquement pour les appareils à sécurité intrinsèque):
HaRT : max. 28,4 V CC à 124 ma
®
Foundation Fieldbus™ / Profibus Pa™: max. 17,5 V CC à 380 ma
Ex Non Ex
Vue à 45°
108
111
Boîtier Eclipse
(vue à 45°)
.
Clé HaRT
®
214
126
