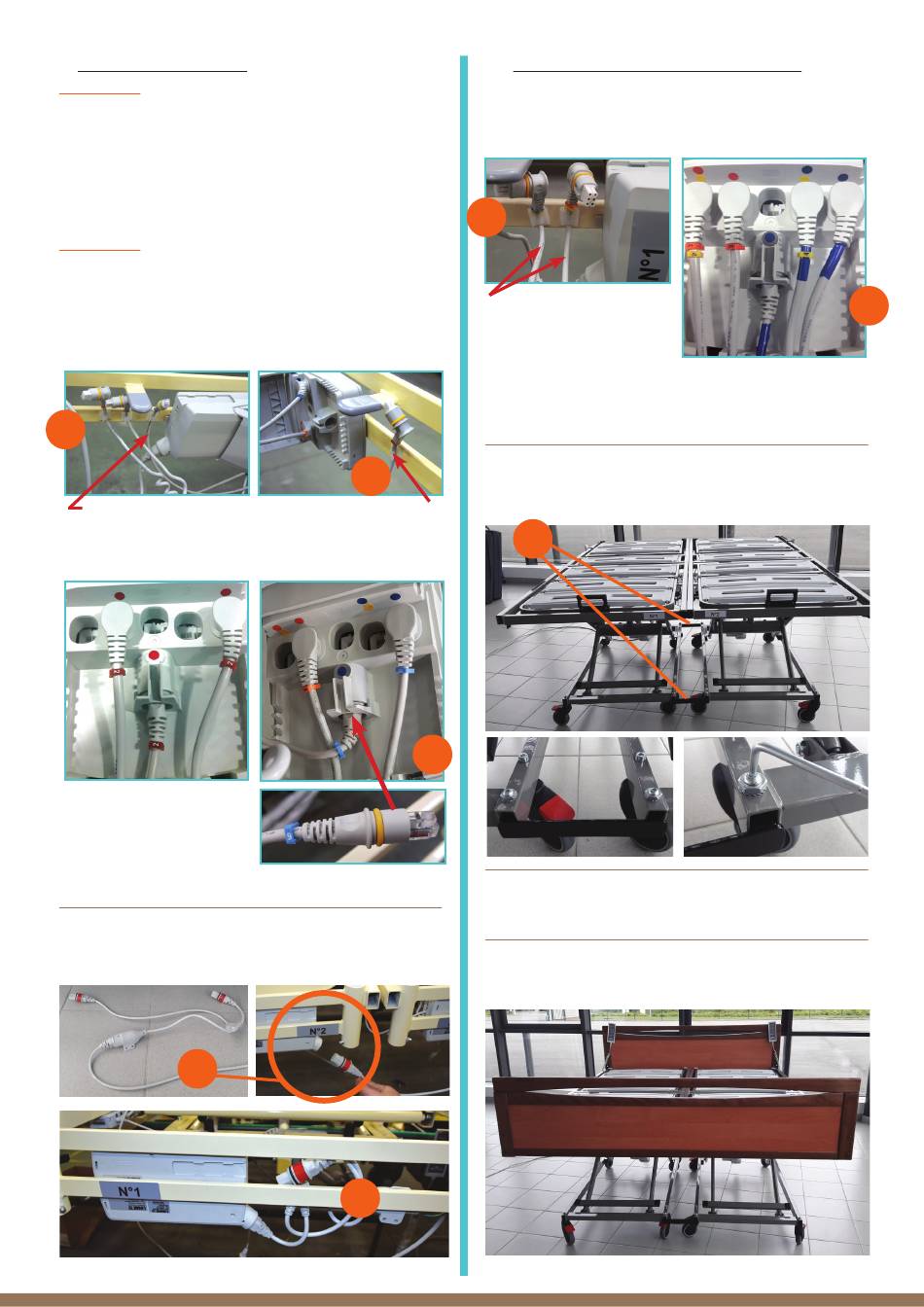

Câbler les 2 centrales :
Centrale n°1
• Ouvrir la centrale n°1 à l'aide du stylet bleu.
• Détacher le câble rouge situé près de la centrale n°2
(H)
et le brancher sur la centrale n°1 (face à la pastille
rouge).
• Refermer le couvercle du boîtier en plaçant les câbles
dans les encoches prévues.
Centrale n°2
• Ouvrir la centrale n°2 à l'aide du stylet bleu.
• Détacher le câble bleu à tête ronde de la télécommande
situé près de la centrale n°1
centrale n°2 (J).
Centrale n°1
I
Câble bleu de la
télécommande à brancher
sur la centrale n°2
Centrale n°1
10.
Connecter la centrale n°2 à l'aide du câble «Y»
puis brancher la prise sur le secteur. Monter au maximum
la hauteur variable à l'aide de la télécommande.
K
(I)
et le brancher sur la
Centrale n°2
H
1 câble rouge à brancher
sur la centrale n°1
Centrale n°2
Câble bleu de la
télécommande
(K)
K
11.
Terminer le câblage de la centrale n°2 :
• Détacher les 2 câbles restants, situés près de la centrale
n°1
(L)
et les brancher sur la centrale n°2 (M).
Centrale n°1
L
2 câbles restants à brancher
sur la centrale n°2
• Refermer le couvercle du boîtier en plaçant les câbles
dans les encoches prévues puis remettre les deux lattes
en place.
12.
Positionner les deux grandes broches aux deux châssis
(N)
et serrer l'ensemble avec la clé BTR.
N
J
13.
Resserrer si nécessaire les vis des deux petites
(F)
broches
avec la clé BTR.
14.
Contrôler l'ensemble des fonctions puis positionner
les panneaux.
