I-142N
FUNCIONAMENT : Connecteu el sensor al born indicat. Si el cable de connexió del sensor supera els 30 cm.,
hareu d'utilitzar cable apantallat.El sensor no té polaritat.
Realitzades totes les connexions del circuit, activeu l'interruptor d'alimentació.
Moveu el potenciòmetre ajust de sensibilitat per comprovar com el relé connecta i desconnecta segons el nivell
lluminós detectat. El led indicador s'encendrà quan el relé està activat. Amb el commutador llum-foscor, seleccionar
mode treball, en mode llum connectarà el relé quan el sensor detecti un nivell lluminós superior a l'ajustat, en mode
foscor, connectarà el relé quan el sensor detecti un nivell lluminós inferior a l'ajustat. Per instal·lar en exteriors,
emprar una caixa de plàstic estanca per protegir el circuit de l'aigua i la pols..

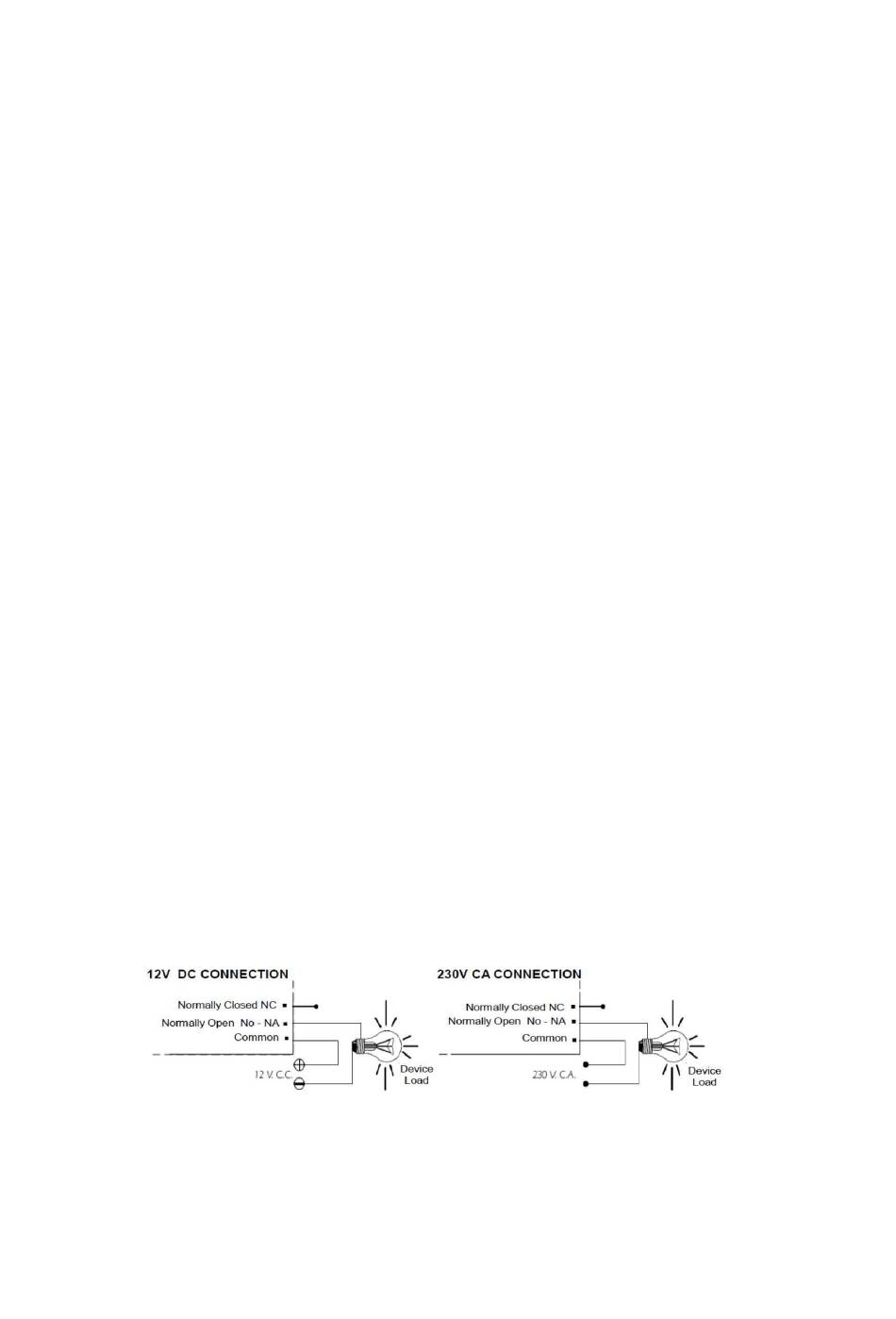

OUTPUT CONNECTION : The output is made through a relay, a device that admits any type of load that does not
exceed 7A. The relay has three output terminals. the normally open at rest (NA), the Normally closed at rest (NC),
and the Common (CO). The operation of this mechanism is identical to a switch whose two terminals will be NO and
Common. To carry out the inverse function, the NC and Common terminals must be used. The figure shows the
connection for 230 VAC. or 12VDC.
CONNEXION DE SORTIE : La sortie se fait via un relais, un dispositif qui admet tout type de charge ne dépassant
pas 7A. Le relais a trois bornes de sortie. le normalement ouvert au repos (NA), le Normalement fermé au repos
(NC) et le Commun (CO). Le fonctionnement de ce mécanisme est identique à un interrupteur dont les deux bornes
seront NO et Commun.Pour réaliser la fonction inverse, il faut utiliser les bornes NC et Commun.La figure montre le
branchement pour 230 VAC. ou 12VDC .
CONEXIÓN DE SALIDA : La salida se realiza mediante un relé, dispositivo que admite cualquier tipo de carga que
no supere los 7A. El relé dispone de tres terminales de salida. El Normalmente abierto en reposo (NA), el
Normalmente cerrado en reposo (NC), y el Común (CO). El funcionamiento de este mecanismo es idéntico a un
interruptor cuyos dos terminales serán el NA y el Común. Para realizar la función inversa deberán utilizarse los
terminales NC y Común. En la figura se muestra el conexionado para 230 VCA. o 12 VDC.
CONNEXIÓ DE SORTIDA : La sortida es realitza mitjançant un relé, dispositiu que admet qualsevol tipus de
càrrega que no superi els 7A. El relé disposa de tres terminals de sortida. El Normalment obert en repòs (NA), el
Normalment tancat en repòs (NC), i el Comú (CO). El funcionament d'aquest mecanisme és idèntic a un interruptor
els dos terminals del qual seran el NA i el Comú. Per realitzar la funció inversa s'han d'utilitzar els terminals NC i
Comú. A la figura es mostra la connexió per a 230 VCA. o 12 VDC.
www.cebek.com
-
sat@fadisel.com
3
