2.5 Pinces
2.5.1 Utilisation
Le taraud est monté à l'aide de pinces de type ER ou ER / GB. Dans le cas de la pince
ER, le taraud est centré et serré sur le diamètre de queue. Avec la pince ER / GB, le
couple généré pendant le taraudage est transmis via le carré de la pince.
Remarque
Nous vous recommandons d'utiliser des pinces de type ER / GB en raison de la meilleure
transmission du couple.
Les tailles de pinces pour les mandrins correspondants figurent dans le tableau 1,
page 6. Le diamètre de serrage est spécifique au taraud utilisé.

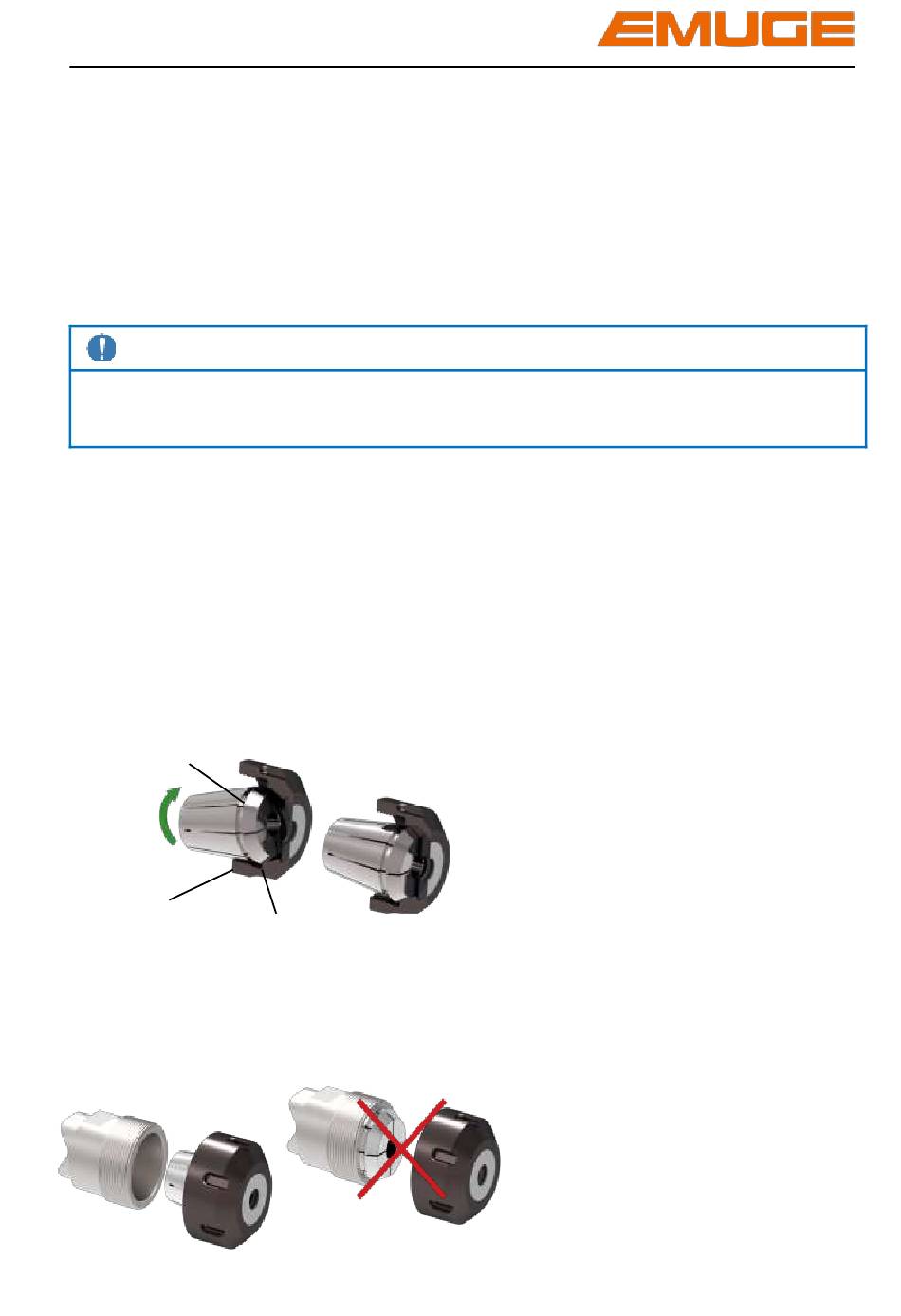

2.5.2 Montage des pinces et du taraud
Gorge de la pince
Repère
Anneau excentrique
√
Mode d'emploi Edition: 07.01.2021
1. Engager la gorge de la pince
sur l'anneau excentrique en
face du repère de l'écrou.
Clic!
Basculer la pince dans le
sens inverse jusqu'à
encliquetage bien audible.
La pince est en butée contre
l'écrou ou le disque d'étanchéité.
2. La pince montée, visser
l'écrou sur le filetage du
mandrin.
