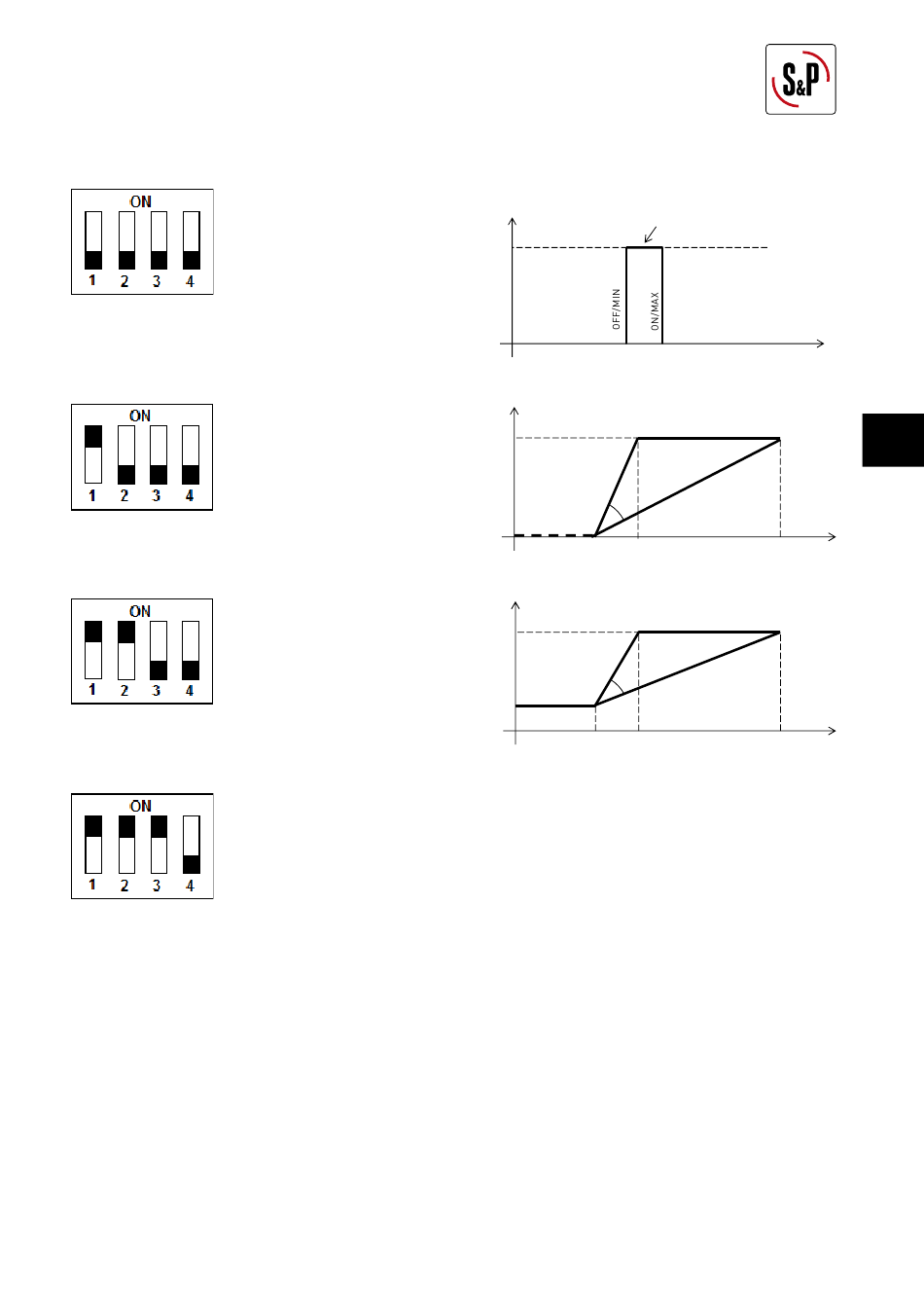

Fig. 2: Bedrijfsmodi
MF1: Relais
+ Connectair (lezing)
Relais instelbaar met
potentiometer P1
MF2: Uitgang 0-10Vdc
+ Connectair (lezing)
Instelbare α-hoek met
potentiometer P1
MF3: Uitgang 2 -10Vdc
+ Connectair (lezing)
Instelbare α-hoek met
potentiometer P1
MF4: Controle Connectair
Toegang tot alle bedieningsmodi en parameters via externe
Connectair-besturing.
Opmerking: Met een combinatie van andere microschakelaars dan die zijn beschreven, is
de lichtgeleider uitgeschakeld en zijn de digitale/analoge uitgangen niet operationeel.
Relay
1200ppm
Output
10V
α
0V
450ppm 800ppm
45% RH 60% RH
18ºC 20ºC
Output
10V
α
2V
450 ppm 800 ppm
45% RH 60% RH
18ºC 20ºC
Hysteresis
200ppm
5% RH
1ºC
2000ppm Setpoint
70% RH 100% RH
30ºC 50ºC
2000ppm Input
100% RH
50ºC
2000 ppm Input
100% RH
50ºC
