Etape 9 : installer la chaine de protection et connecter le système électrique et hydraulique

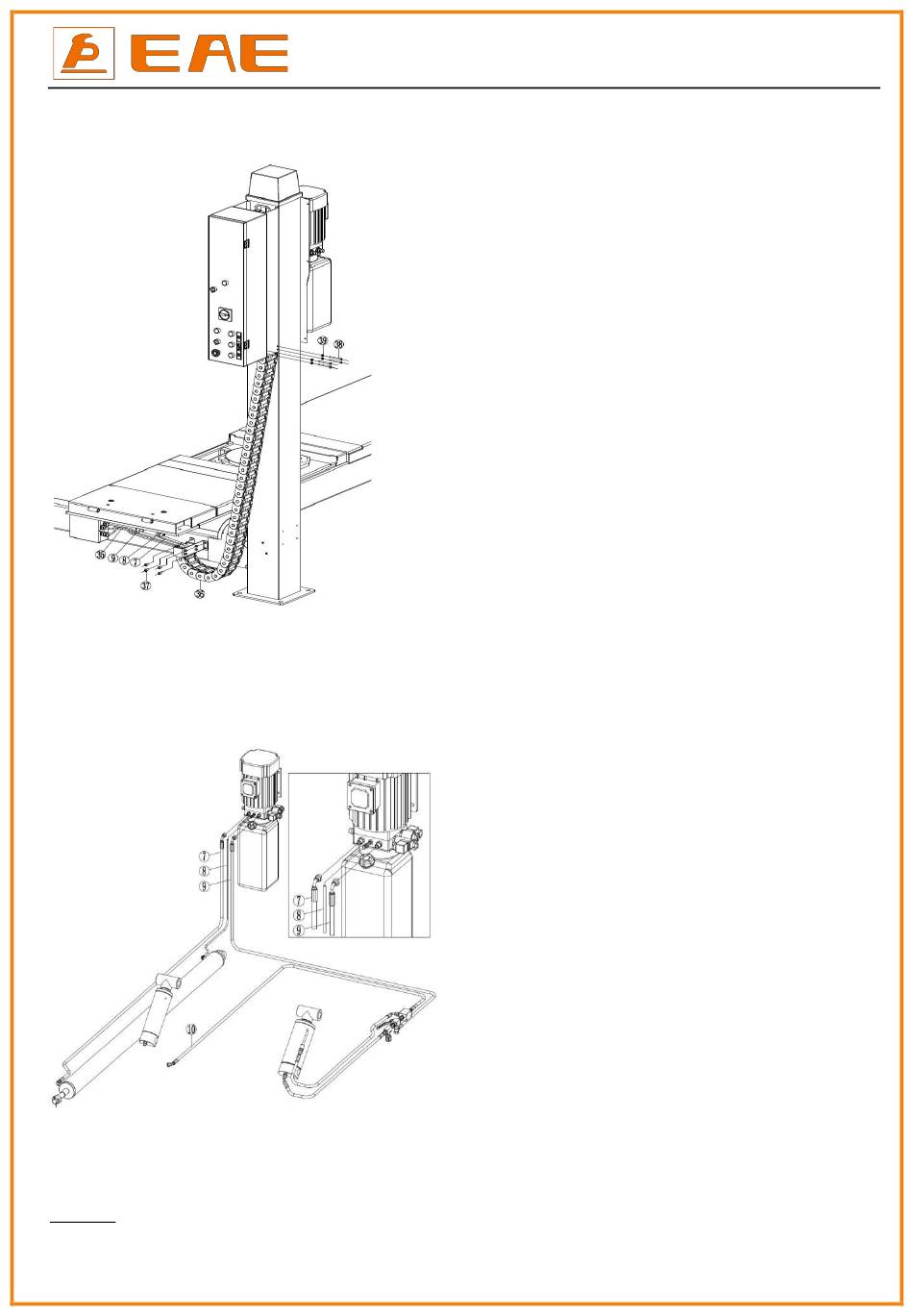

1. Positionner soigneusement les flexibles et les fils et les faire passer dans la chaine de protection (N°36) un par un. Fixer une extrémité
de la chaîne sur la traverse et l'autre extrémité sur le kit d'installation du boitier de commande.
2. Raccorder les flexibles hydraulique.
Lire le schéma ci-dessous pour le branchement des flexibles.
Raccorder les flexibles n°7, 8 et 9 aux raccords correspondants sur le bloc hydraulique. S'assurer du serrage correct des raccords.
Attention : ne raccorder le flexible N°10 au vérin esclave du pont auxiliaire qu'après le levage de la plateforme principale.
3. Brancher le système électrique.
Seuls les électriciens qualifiés sont autorisés à effectuer le raccordement électrique. Vous reporter aux schémas de connexion électrique
de l'annexe 3 avant d'effectuer les branchements.
Attention : pour une alimentation triphasée, si l'élévateur ne monte pas, Il est possible que le moteur tourne dans le mauvais sens. Dans
ce cas de figure, inverser les fils U et V dans le boitier de commande
Manuel d'installation et d'utilisation
7. Flexible hydraulique du pont principal
8. Flexible hydraulique (retour)
9. Flexible hydraulique du pont auxiliaire
（
35. Fils
pour les dispositifs de protection de tension de câble,
pour les électroaimants et le contacteur de fin de course haut
36. Chaine de protection
38. Vis à tête cylindrique à six pans creux M6*60
39. Ecrou M6
.
21
EE-6435V2.BWF
）
