Connexion du système
Connecteurs de la face arrière
REMARQUE
Le connecteur de la sortie de ligne, situé sur le panneau arrière, sert à alimenter soit le casque soit
les enceintes actives uniquement. La qualité du son peut être mauvaise si des haut-parleurs passifs
(non amplifiés) sont connectés à cette sortie.
Mise sous tension du système
Les éléments de commande nécessaires sont disposés sur le panneau avant du boîtier, à savoir
le bouton d'alimentation, le bouton de réinitialisation et le témoin du disque dur. Presser le bouton
d'alimentation brièvement une fois pour amorcer le serveur.
8

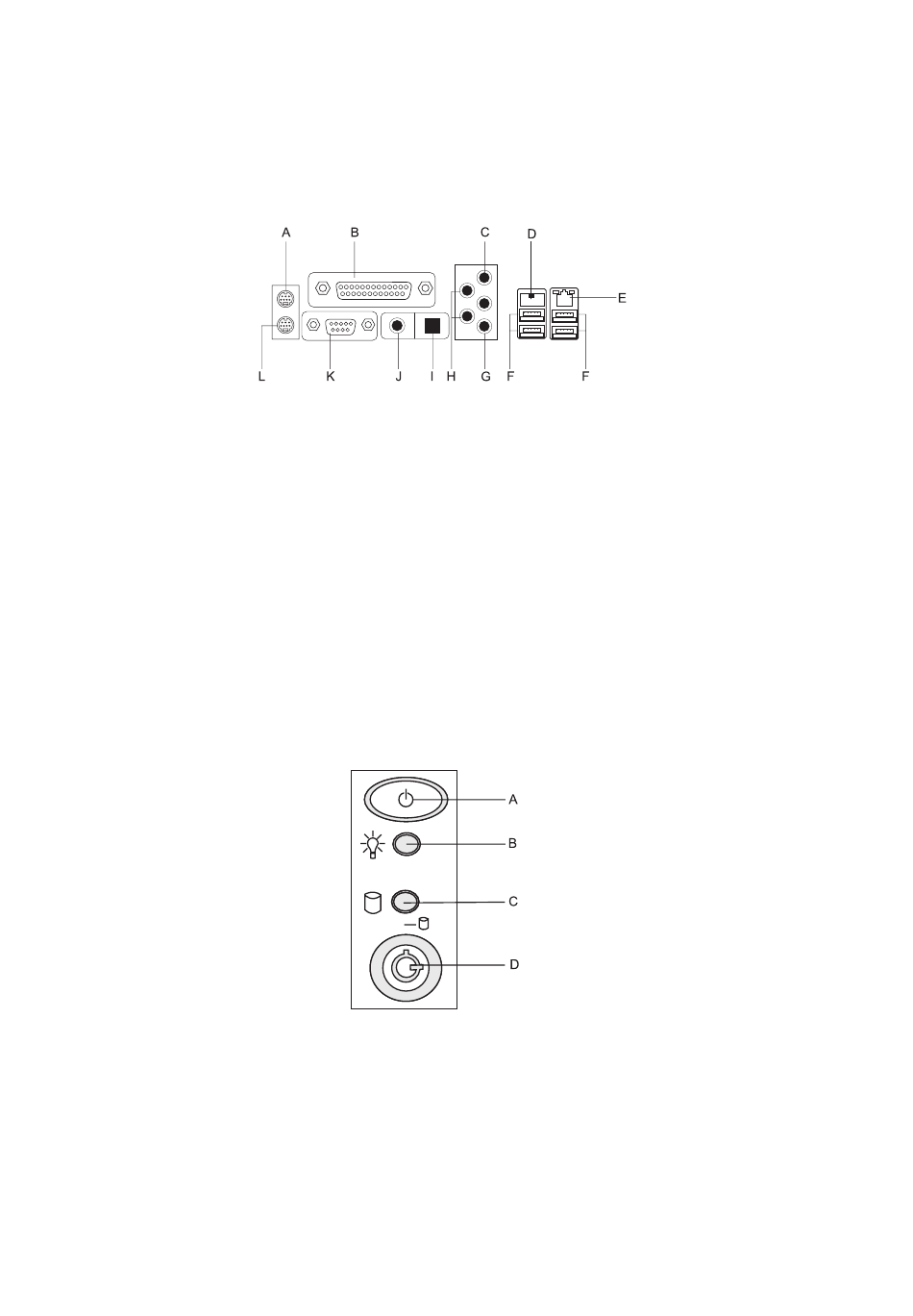

Illustration 1. Connecteurs de la face arrière
A.
Souris PS/2
B.
Port parallèle
C.
Entrée de ligne (Line in)
D.
IEEE 1394
E.
Carte réseau Gigabit
F.
Ports USB
Illustration 2. Les Commandes
A.
Bouton d'alimentation
B.
Témoin d'alimentation
C.
Témoin du disque dur
D.
Verr. Num.
G. MIC
H. Sortie audio (Audio out)
I.
Sortie de ligne optique
J.
Sortie de ligne coaxiale
K. Port série
L.
Clavier PS/2
Installation du système
