Conexión Eléctrica - Comem Ris2 Manuel D'instructions

Instrucciones
Las operaciones se realizan de la siguiente manera:
A. Abra la llave de purga (encima 5)
B. Monte el conjunto de bomba neumática para RIS2
como se muestra en la figura (2, 3 y 4).
C. Quitar la tapa (1)
D. Screw the pump in the petcock (figure on the right).
E. Tire del pistón hacia atrás para que el aire salga de
RIS2 y aumente el nivel de aceite.
F. Cerrar la llave de purga (arriba de 5) para mover
nuevamente el pistón en la posición de arranque sin
ponga aire dentro del RIS2
G. Repita los pasos anteriores (A-F) hasta que todo el aire
fluya fuera del RIS2.
22
1 1
NOTE NOTE
SFONDO: RAL7032 SFONDO: RAL7032
SCRITTE: NERE SCRITTE: NERE
Background: RAL 7032 Background: RAL 7032
Writing: Black Writing: Black
LAST REVISION LAST REVISION
MODIFICATA SERIGRAFIA ETICHETTA - Changed label MODIFICATA SERIGRAFIA ETICHETTA - Changed label
DESCRIPTION DESCRIPTION
TOLLERANZE GENERALI SECONDO - GENERAL TOLERANCES ACCORDING TO ISO 276
MATERIAL MATERIAL
ETICHETTA ADESIVA - Adesive label ETICHETTA ADESIVA - Adesive label
PROCESS PROCESS
- - - -
CREATED BY CREATED BY
Diego Boro Diego Boro
APPROVED ON APPROVED ON
2019-07-31 2019-07-31
RESPONSIBLE COMPANY RESPONSIBLE COMPANY
COMEM COMEM
NOTE NOTE
RESPONSIBLE DEPARTMENT RESPONSIBLE DEPARTMENT
ITABB-9AAE306693 ITABB-9AAE306693
SFONDO: RAL7032 SFONDO: RAL7032
SCRITTE: NERE SCRITTE: NERE
Background: RAL 7032 Background: RAL 7032
Writing: Black Writing: Black
DETECTOR DE SEGURIDAD INTEGRADO RIS2
Conexión eléctrica

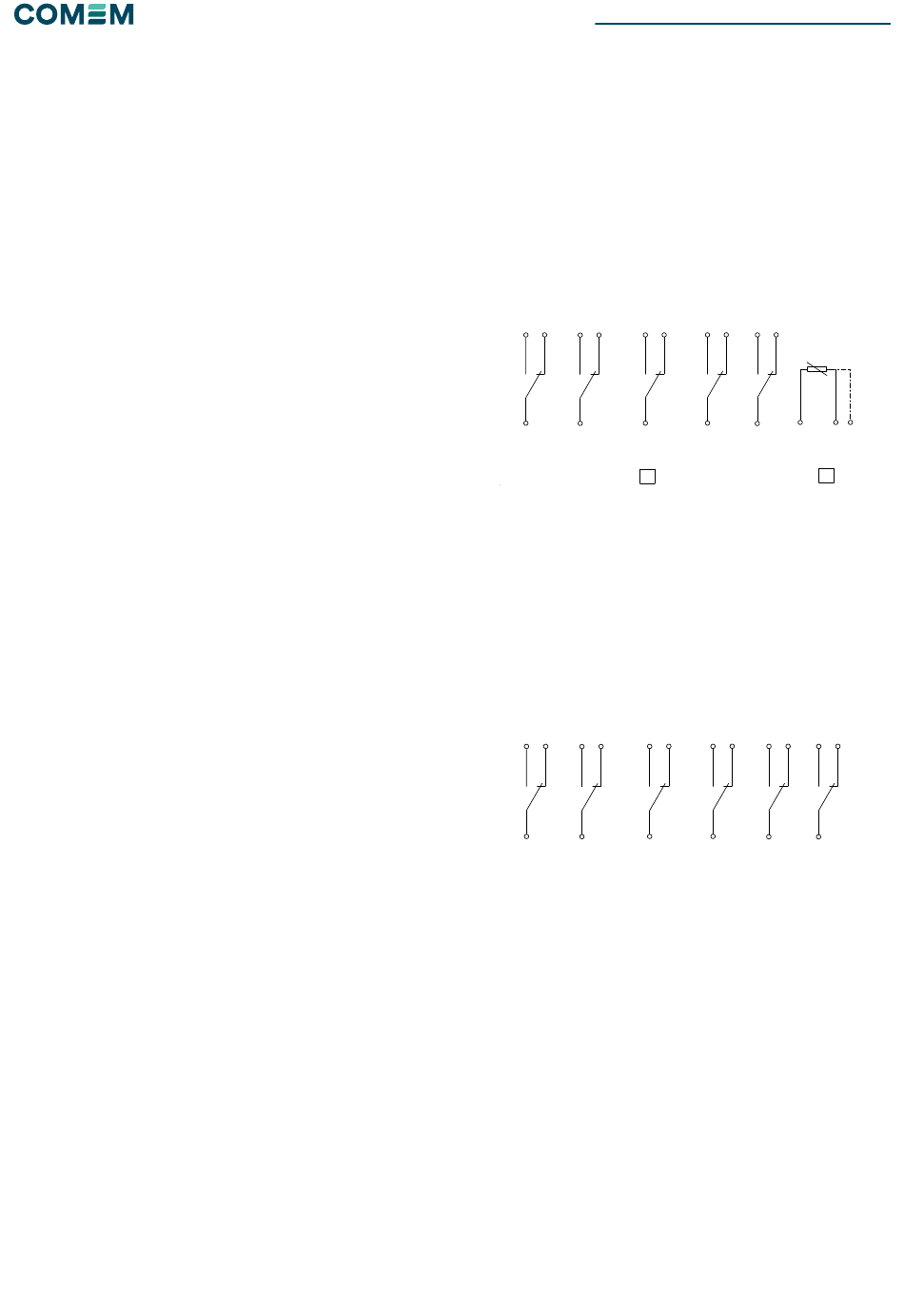

Diagrama de cableado
• Temp. TRIP "T1" (terminales 44-41-42)
• Temp. ALARMA "T2" (terminales 34-31-32)
• Presión (terminales 24-21-22)
• Nivel de aceite (terminales 14-11-12)
• Opciones (marcadas si están presentes):
• 2º presostato
• PT100
ELECTRICAL SCHEME ELECTRICAL SCHEME
2 2
+ -
44 42 44 42
34 32 34 32
41 41 4-20 mA
31 31
TEMP. TEMP. TEMP. TEMP.
Optional
TRIPPING TRIPPING ALARM ALARM
Figura 4
Esquema eléctrico especial "6 interruptores" - a petición
