Ressort rouge à
8
DROITE ( tambour
noir)
Ressort noir à
GAUCHE ( tambour
rouge)
9a
9b
N
9c

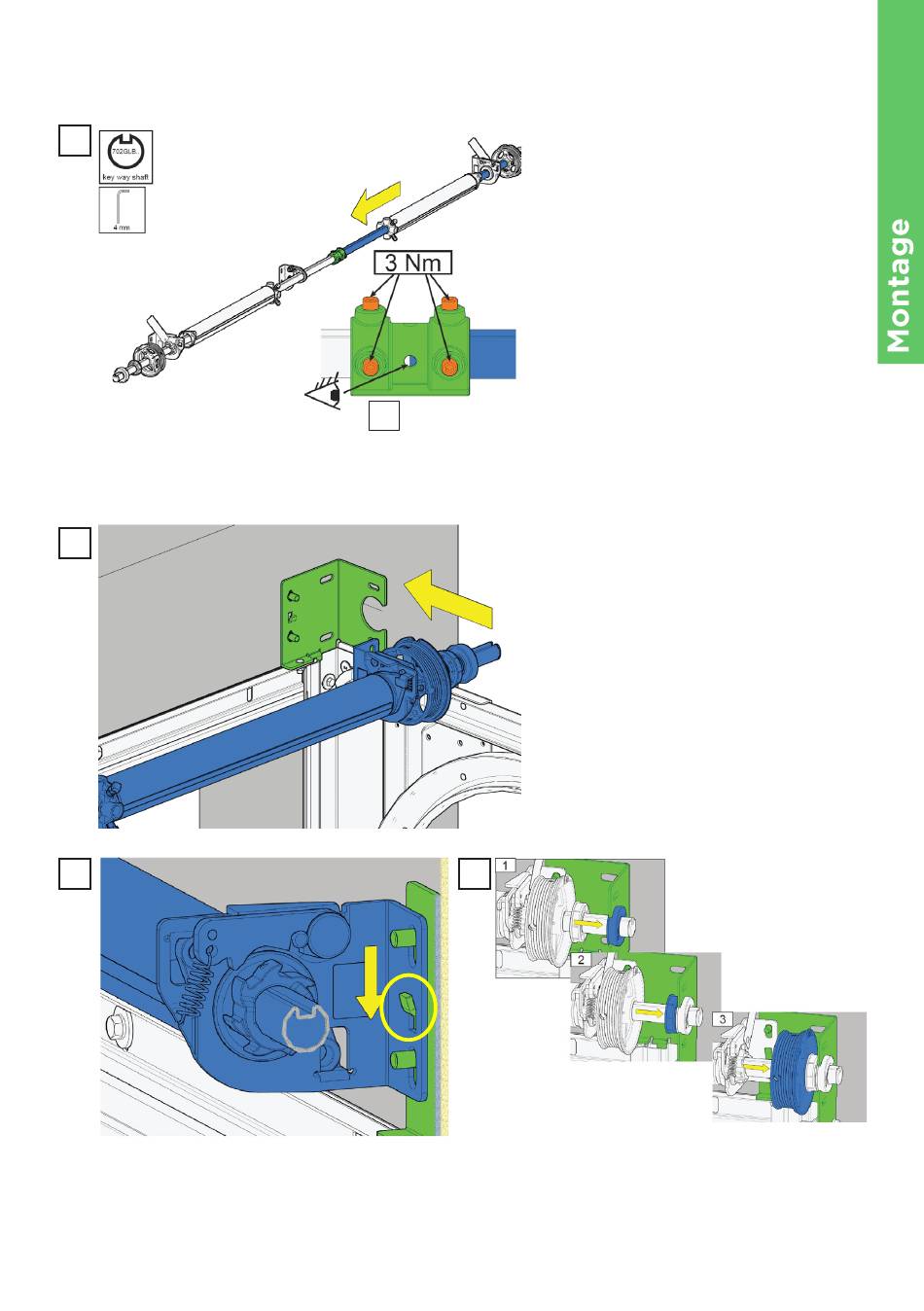

ÉTAPE 8 : Assembler l'axe
en mettant bout à bout les
2 parties livrées. Chaque
axe doit entrer à moitié de
la pièce de jonction N.
Serrer la vis de la pièce de
jonction.
ÉTAPE 9 : Placer l'axe dans
les plaques 563S (9a) et
bien clipper la plaque du
parechute dans le crochet
prévu (9b).
Placer la bague extérieure
comme sur la figure 9c.1 et
repousser le tambour vers
l'extérieur comme la figure
9c.3 (en le laissant écarté
de 1 cm de la plaque).
Notice de pose / 11
