Assemblage de la vis d'alimentation :
1. Assembler les deux tubes (1) et (2) avec un boulon M8 (3) et un écrou M8 (4) ;
2. Placer la tige (6) dans le trou de l'arbre (8), et ensuite insérer la vis sans fin (5) sur la
tige (6) et resserrer bien avec l'écrou (7) ;
3. Sur la tige du moteur (9), insérer l'obturateur de la vis d'alimentation (10) ;
4. Insérer l'arbre (8) avec la vis sans fin assemblée sur la tige du moteur (9) et le
protéger avec un boulon de serrage (11) ;

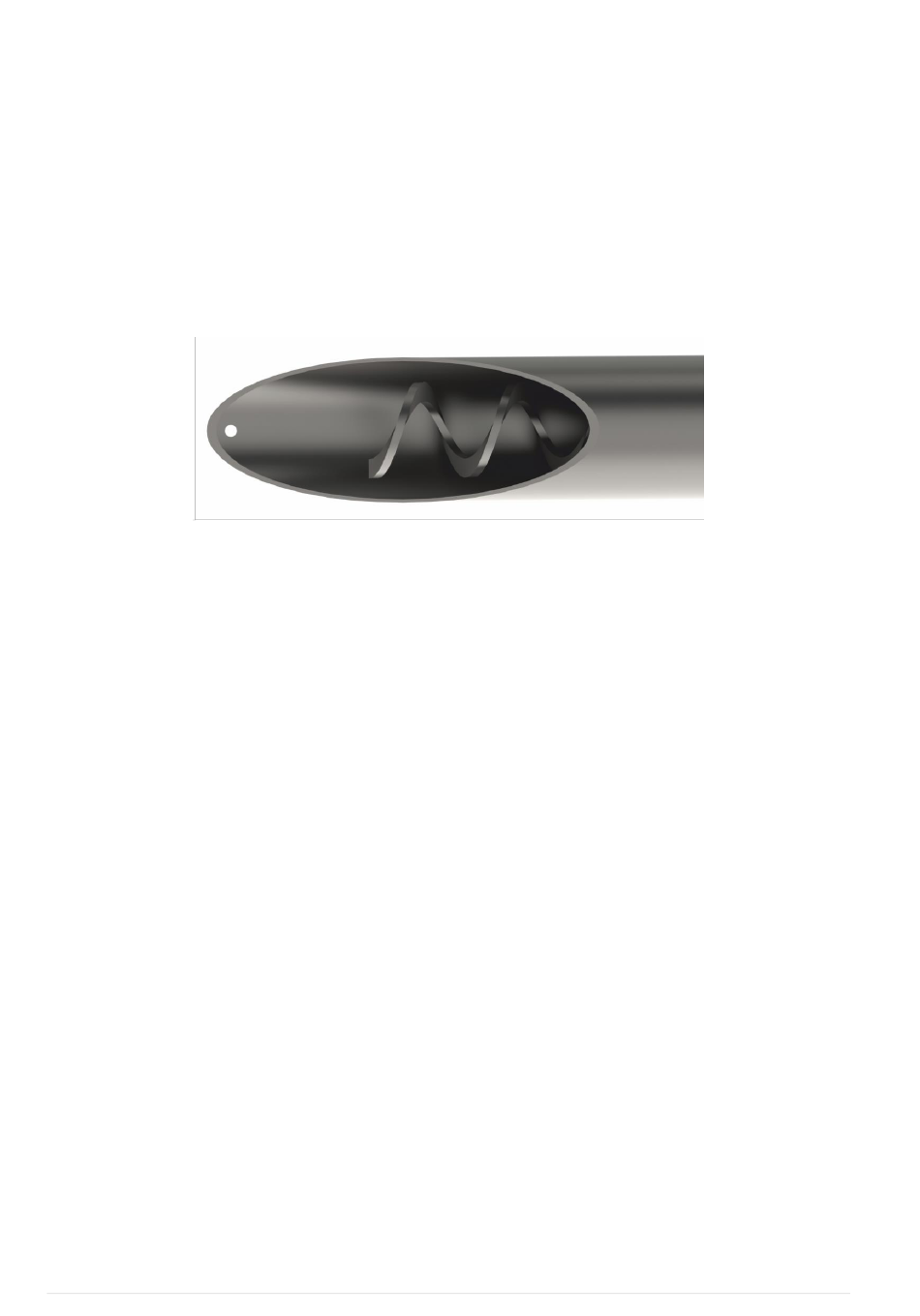

5. Placer la vie sans fin à l'intérieur des tubes de manière à ce que son bout soit placé au
milieu du trou de sortie (voir la figure ci-après), avec les boulons (12) et les écrous
(13) assembler le moteur (9) à la bride du tube.
Le dosage du combustible est automatique. Le fonctionnement de la vis d'alimentation est
cyclique et il est commandé avec un contrôleur extérieur. La vis d'alimentation doit être
positionnée sous un angle de 45º au maxi par rapport au sol. Le tube polyuréthane flexible et
antistatique doit se trouver à 30 cm au moins par rapport au brûleur. En cas de surchauffe du
tube (un retour de flamme) et de fusion, le brûleur ne pourra pas être alimenté en pellet. Faute
de combustible, le brûleur s'éteint. Cela prévient la propagation de la flamme vers le réservoir et
permet d'éviter un incendie dans le local de chaudière.
ATTENTION : Avant de mettre en marche le brûleur, remplir le réservoir du pellet et en
remplir également la vis d'alimentation jusqu'au moment où le pellet apparaîtra dans le
brûleur.
Lorsqu'aucune protection STB n'est pas intégrée dans un four ou dans une chaudière, le kit
comprend en outre un thermostat capillaire à cliquet. La sonde capillaire doit être installée en
permanence sur la carcasse de la chaudière. Une fois la température critique (95
chaudière dépassée, la vis d'alimentation est désactivée. Lors d'un redémarrage du brûleur,
réinitialiser l'interrupteur sur le corps, avant chercher la cause de la désactivation due à une
surchauffe de la chaudière, procéder à son évaluation et mettre en œuvre des mesures
appropriées pour réparer la panne.
Le brûleur est muni d'une sonde de température. Elle est prévue pour contrôler les processus
d'allumage et d'extinction du brûleur. Toutefois ce n'est pas le cas des brûleurs prévus pour
les fous boulangers.
18 | P a g e
Fig. 6. Assemblage de la vis d'alimentation du réservoir.

3.5. Protection STB

3.6. Sonde de température dans la chaudière
o
C) de la
