PicoScope 2104 & 2105 Oscilloscope PC Manuel d'utilisation
2.2
Consignes d'installation
Important
Ne connectez pas
n'avez pas installé le logiciel.
Installez le logiciel en suivant la démarche décrite dans le guide d'installation livré
avec votre oscilloscope.
Raccordez le câble USB de l'oscilloscope au PC.
Aucune alimentation supplémentaire n'est nécessaire puisque l'alimentation est
dérivée du port USB.
Vérification de l'installation
Une fois que vous avez installé le logiciel, vérifiez que l'oscilloscope PC PicoScope est
connecté au PC puis lancez le logiciel
un petit signal d'alimentation secteur 50 Hz ou 60 Hz sur l'écran de l'oscilloscope
lorsque vous touchez la pointe de la sonde avec votre doigt. Après avoir été configuré
pour un oscilloscope PicoScope série 2000, le PicoLog doit afficher une petite tension
parasite.
Connecteur d'entrée
Les oscilloscopes PC PicoScope 2104 et 2105 disposent d'une sonde intégrée. Celle-ci
peut être dévissée si elle est endommagée et remplacée par une pièce de rechange,
disponible auprès de Pico Technology ou de ses distributeurs agréés.

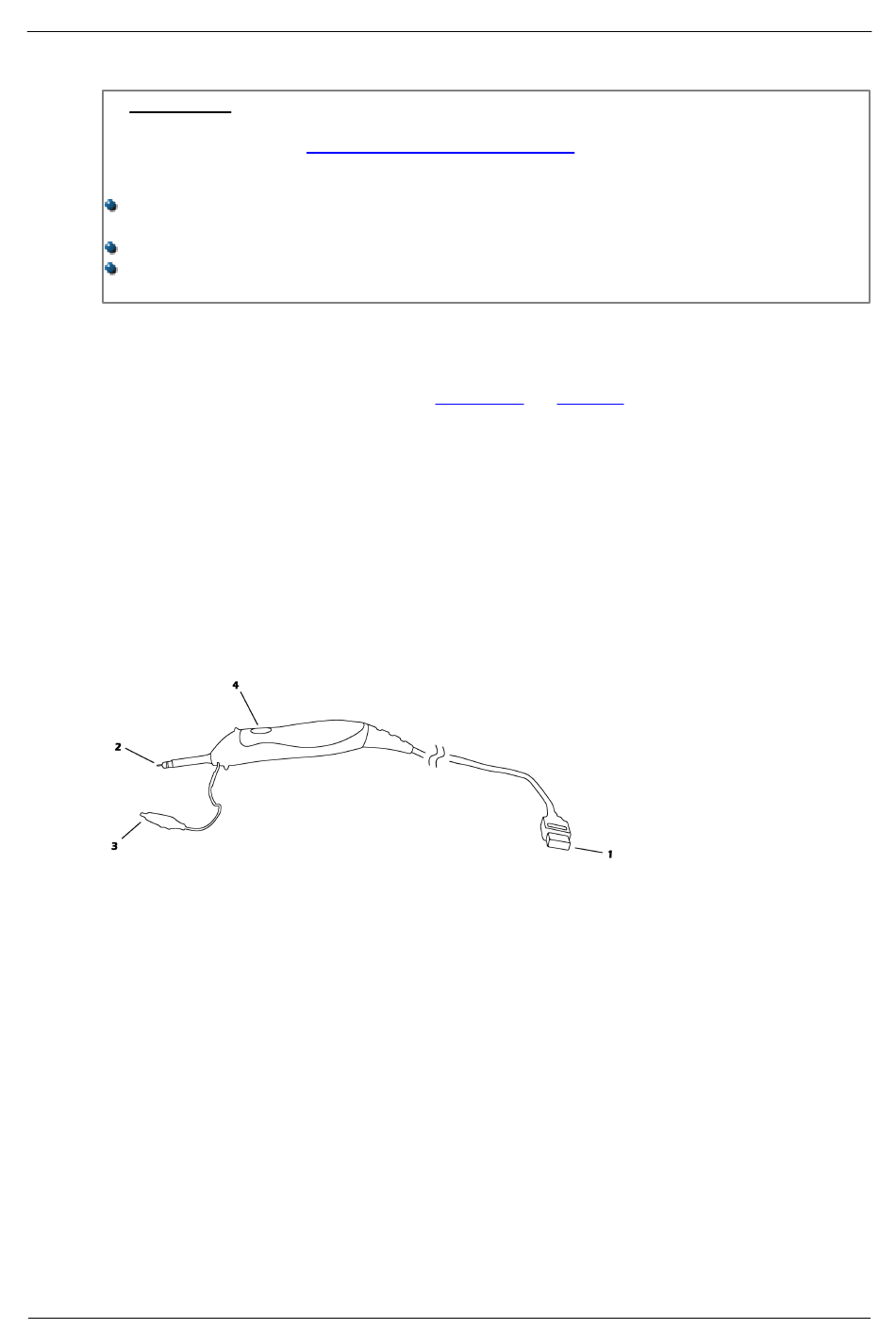

Connecteurs et commandes
1. Câble USB. Après avoir installé le logiciel Pico, branchez l'extrémité libre de ce
câble au port USB de votre ordinateur.
2. Sonde. Mettez sa pointe en contact avec le signal à mesurer. Vous pouvez monter
un crochet ou un manchon isolant sur l'extrémité de la sonde. Tous ces accessoires
sont fournis avec l'oscilloscope.
3. Pince de terre. Vous devez connecter cette pince, fournie dans le kit des
accessoires, au point de référence de terre du circuit ou de l'équipement à tester. Ne
vous fiez pas à la connexion de terre fournie par votre ordinateur via le câble USB.
4. Bouton allumé. Enfoncez-le brièvement pour mettre l'oscilloscope en marche ou
l'arrêter. Enfoncez-le et maintenez-le tel pour activer la configuration automatique à
la mise en marche du PicoScope. La lumière brille ou clignote en vert lorsque
l'oscilloscope est en marche et brille en rouge lorsque l'instrument est arrêté.
Copyright © 2006-2013 Pico Technology Limited. Tous droits réservés.
