MODE RÉSEAU
INTELLIGENT

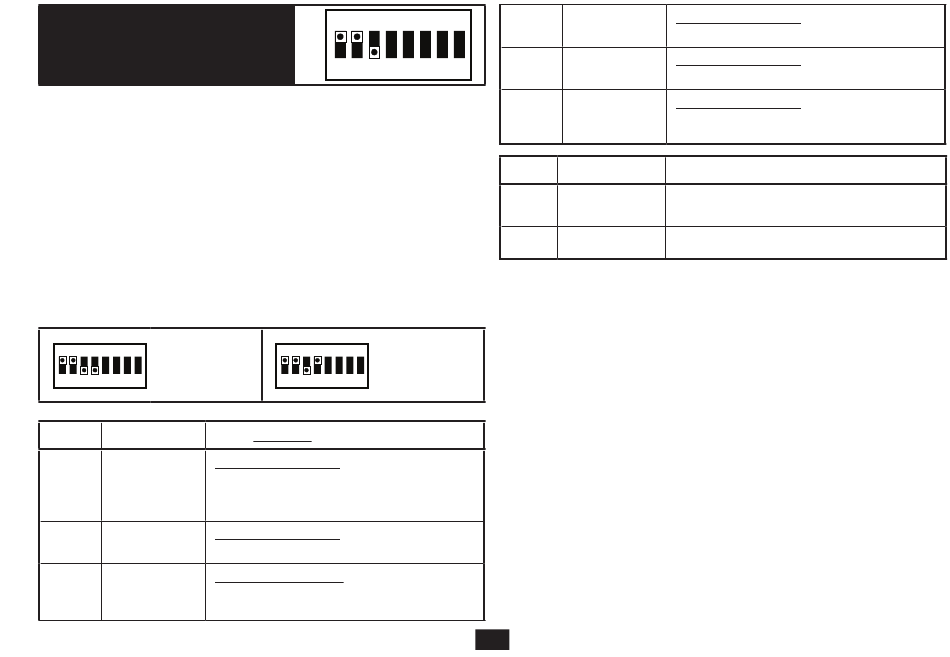

Pour le fonctionnement en mode Réseau intelligent, SW1.1 et SW1.2 doivent
être En marche et SW1.3 doit être À l'arrêt. En mode Réseau Intelligent, la plage
d'adresses de la RTD allant de 0 à 15 est réglée en utilisant les commutateurs de
configuration SW1.5 à SW1.8.
En mode Réseau intelligent, les entrées peuvent être configurées en
utilisant SW1.4 soit en mode Fonctionnement forcé permanent, soit en mode
Fonctionnement forcé temporaire. En mode Fonctionnement forcé temporaire,
un circuit fermé sur l'entrée va faire en sorte que la fonction d'entrée fonctionne
pendant 3 heures maximum, après quoi le fonctionnement forcé sera supprimé.
Pour prolonger le mode Fonctionnement forcé temporaire, l'entrée doit donner
une impulsion pour se mettre en circuit ouvert, puis revenir en circuit fermé
pour réinitialiser le Minuteur. Si l'impulsion dure moins de 60 secondes, le
fonctionnement forcé n'est pas désactivé pendant la durée d'impulsion.
ON
Fonctionnement
forcé permanent
1 2 3 4
5 6 7 8
de l'entrée
Entrée
Nom
Plage (par défaut)
S1
Interdiction
Circuit ouvert : Pas actif
Chauffage ou
Circuit fermé : Interdiction Chauffage ou
Refroidissement
Refroidissement de la pièce
de la pièce
S2
Interdiction
Circuit ouvert : Pas actif
Circuit fermé : Interdiction DHW
DHW
S3
Interdiction
Circuit ouvert : Pas actif
Circuit fermé : Interdiction Chauffage d'appoint DHW
Chauffage
et Chauffage de secours
électrique
22570-2.09.12 Instructions pour l'installation de la RTD-LT/CA
ON
1
2
3
4
5
6
7
8
ON
Fonctionnement
forcé temporaire
1 2 3 4
5 6 7 8
S4
Interdiction Tout
mode
S5
PV disponible
S6
Accélération
forcée
Sortie
Nom
R1
Chauffage/
refroidissement
R2
Défaut
Interdiction Chauffage/Refroidissement de la pièce (S1) Fonction qui empêche le
fonctionnement du Chauffage ou Refroidissement de la pièce en mode PRINCIPALE
et MULTIZONE (si le fonctionnement en mode MULTIZONE est configuré). Quand
l'interdiction est supprimée, l'état En marche ou À l'arrêt précédent sera rétabli.
Interdiction DHW (S2) Fonction qui empêche le fonctionnement en mode
Réchauffage DHW ou Accélération DHW. Quand l'interdiction est supprimée, l'état
En marche ou À l'arrêt précédent du mode Réchauffage ou Accélération sera rétabli.
Interdiction Chauffage électrique (S3) Fonction qui empêche le fonctionnement
du Chauffage d'appoint DHW et du Chauffage de secours. Le fonctionnement
du Chauffage d'appoint DHW est empêché en réglant le code de paramétrage
4-03-0. Lorsque l'interdiction est supprimée, le code de paramétrage 4-03-1 est
envoyé pour activer le fonctionnement du Chauffage d'appoint. Le fonctionnement
du Chauffage de secours est empêché en réglant le code de paramétrage 4-00-0.
Lorsque l'interdiction est supprimée, le code de paramétrage 4-00-1 est envoyé pour
activer le fonctionnement du Chauffage de secours. À la mise en marche ou à la
réinitialisation des communications P1P2, les paramètres de S3 sont rétablis. Si le
Chauffage d'appoint DHW peut encore être activé manuellement, si le Chauffage
d'appoint DHW est mis En marche pendant le fonctionnement en mode Interdiction,
le Chauffage d'appoint sera mis À l'arrêt forcé.
FR
Circuit ouvert : Pas actif
Circuit fermé : Interdiction toutes fonctions
Circuit ouvert : Pas actif
Circuit fermé : Énergie PV prête pour stockage
Circuit ouvert : Pas actif
Circuit fermé : Fonctionnement de l'Accélération
forcée
Fonctionnement
Fermé en mode chauffage/refroidissement de la pièce
Fermé en cas de panne de l'unité
15
