GeniusBox
INSTRUCTIONS POUR
FR

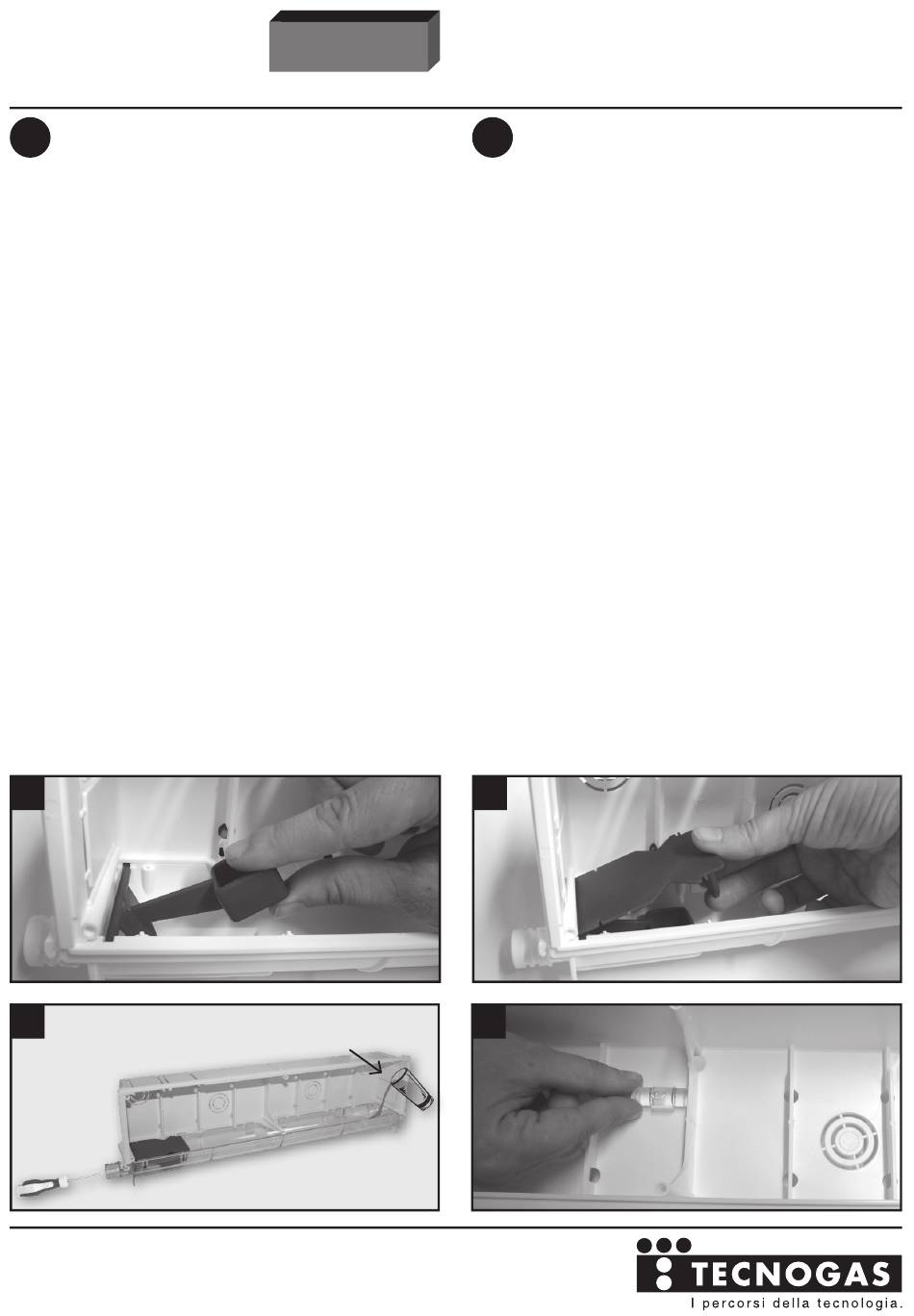

LE MONTAGE DU FLOTTEUR
1. Déterminer l'entrée des lignes frigorifiques,
de l'alimentation en courant et de la sortie rela-
tive à la vidange.
2. Casser avec un tournevis la tuyauterie de vi-
dange préalablement choisie et nettoyer les
éventuels résidus restés à l'intérieur.
3. Insérez le flotteur avec joint torique dans son
logement (fig. 1)
4. Placer la plaque de protection au-dessus du
flotteur à l'aide des crochets dans la cassette
(fig. 2).
5. Mettre les joints A et B et fixer le boîtier sua la
cloison.
6. Insérer les lignes frigorifiques et les câbles de
l'alimentation électrique (dans la plus grande
partie des cas l'entrée des lignes frigorifiques
est à gauche).
7. Brancher la vidange de la condensation du bac.
8. Effectuer le test vidange et fermer la partie fron-
tale (fig. 3) en évitant l'entrée de gravats, de
mortier de ciment, etc.
ATTENTION! Pour un bon rodage fixer horizon-
talement sur le boîtier en utilisant le niveau à
bulle fourni. (fig. 4).
Pour obtenir une bonne étanchéité, les lignes
prédisposées pour le branchement de la vi-
dange doivent être propres.
1
3
www.tecnogas.net
Effectuer le test vidange
Realizar una prueba de descarga
L'unica scatola da incasso con
galleggiante incorporato!
The only embedded box with
integrated siphon!
INSTRUCCIONES DE MONTAJE
ES
POR EL FLOTADOR
1. Determinar la entrada de las tuberías frigoríficas,
el suministro de corriente y la salida descarga.
2. Romper por medio de un destornillador la
tubería de descarga seleccionada y limpiar
quitando todo material residual que quede en
el interior
3. Inserte el flotador completa con junta tórica en
su vivienda (fig. 1).
4. Coloque la placa de protección por encima del
flotador con los ganchos en el cassette (fig. 2).
5. Instalar los empaques A y B y fijar la caja en la
pared.
6. Insertar las tuberías frigoríficas y los cables
de suministro de corriente (en la mayoría de
los casos la entrada de las tuberías frigoríficas
se halla a la izquierda).
7. Conectar la descarga de la humedad de
condensación de la cubeta.
8. Realizar una prueba de descarga y cerrar la
pared frontal (fig. 3), evitando dejar entrar
escombros, argamasa, etc., en el interior.
¡CUIDADO! Para un buen funcionamiento
asegurar la vivienda horizontal utilizando el
nivel de burbuja suministrado. (fig. 4).
Para obtener una buena estanqueidad, deben
limpiarse las tuberías predispuestas para la
conexión de la descarga.
2
4
