Mesure De La Résistance D'isolement - Arteche CA-36 800 Série Manuel De L'utilisateur

La mesure de la résistance d'isolement sert à vérifi er l'intégrité
de l'isolement du transformateur et à s'assurer qu'il n'a pas subi
de dégâts internes pendant le transport.
Ce test dépend en grande partie de la conception du
transformateur, de la confi guration générale de l'essai, des
instruments utilisés, etc.
Les valeurs obtenues peuvent ne pas être représentatives de
l'état réel de l'isolement.
Si vous souhaitez réaliser cet essai, il est recommandé de
contacter le fabricant.
Pour les essais sur le terrain, l'utilisation du mégohmmètre (Megger)
est très courante, et les essais généralement eff ectués sont :
› Primaire contre secondaire + Terre pour le courant.
›
N/P2 contre secondaires et la terre pour la tension.
› Chaque secondaire contre terre.
›
Entre les secondaires.
TRANSFORMATEURS DE COURANT/

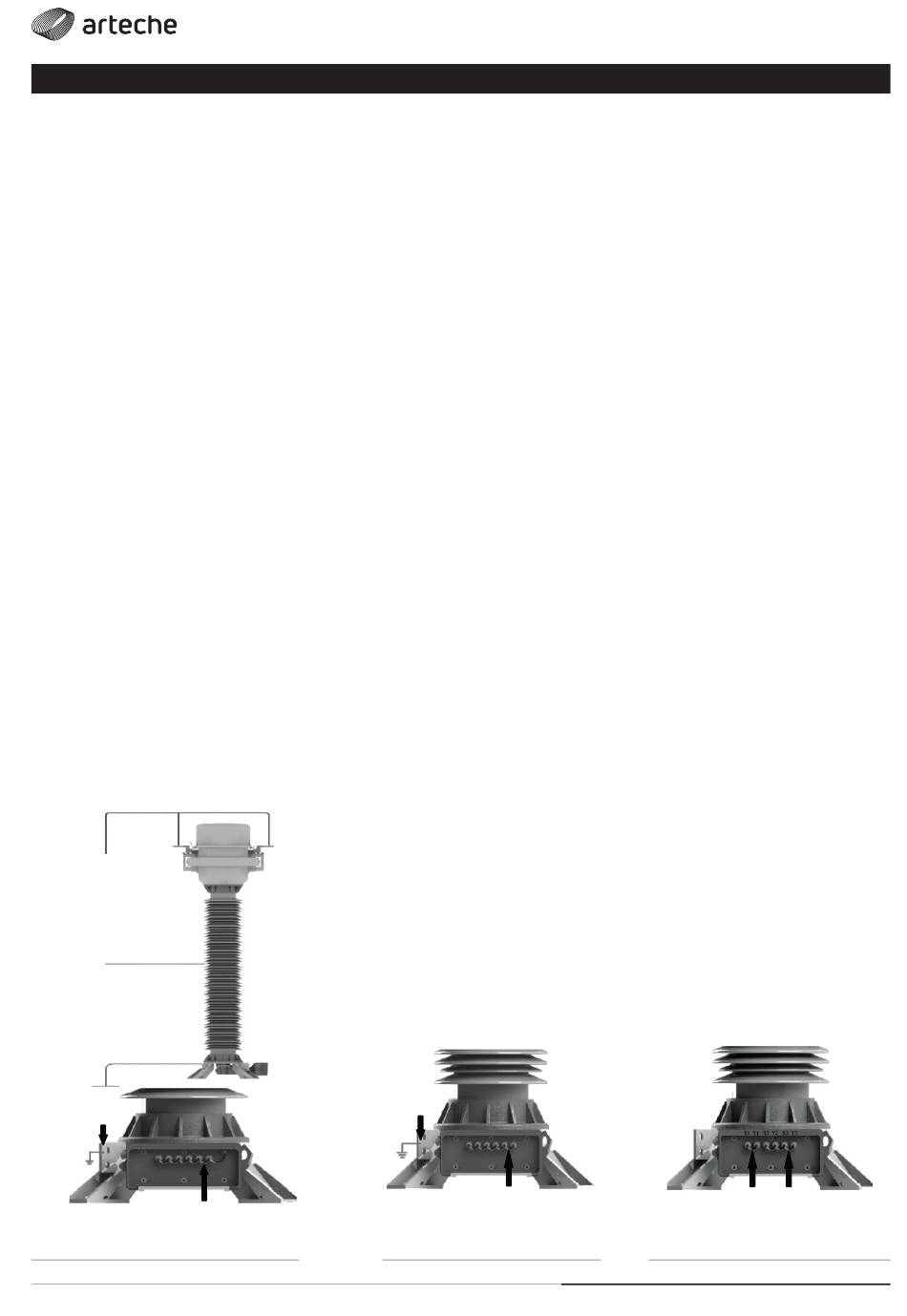

Primaire contre secondaires + terre P/S+T (fi g. 5)
› Le câble de ligne de l'appareil de mesure doit être connecté aux
bornes primaires P1 et P2 qui sont court-circuitées entre elles.
›
Le câble de terre de l'appareil de mesure doit être connecté
aux secondaires court-circuités, avec la borne de terre et
directement à la base de l'équipement.
› Si le câble de garde est utilisé, il doit être connecté à l'isolateur
en porcelaine.
Secondaire contre terre S/T (fi g. 6)
› Les bornes primaires P1 et P2 doivent être déconnectées.
›
Le câble de ligne de l'appareil de mesure doit être connecté
aux bornes secondaires qui sont court-circuitées entre elles.
›
Le câble de terre de l'appareil de mesure doit être connecté à
la base de l'équipement.
ÉLECTRODE
D'ALIMENTATION
ÉLECTRODE DE
GARDE
ÉLECTRODE
DE TERRE
ÉLECTRODE
DE TERRE
4
MESURE DE LA RÉSISTANCE D'ISOLEMENT
ÉLECTRODE
DE TERRE
›
Fig. 5
Dans les équipements neufs, la valeur obtenue ne fournit aucune
information, sauf si un court-circuit est détecté. En général, il
faut s'attendre à des valeurs supérieures à 200 MΩ. Toutefois,
la comparaison de valeurs à long terme, comme la tanδ ou le
facteur de puissance, peut aider à déterminer si un appareil est
toujours en bon état de fonctionnement.
Ne testez pas à des tensions supérieures à 3 kV AC ou 1 kV DC.
Ne testez pas pendant plus d'une minute. Il n'est pas
recommandé de répéter ce test régulièrement car l'isolement
interne pourrait être endommagé.
Entre secondaires S/S (fi g. 7)
› Ce test n'est applicable que pour les transformateurs ayant
plus d'un secondaire.
›
Les bornes primaires P1 et P2 doivent être déconnectées.
›
Les secondaires à évaluer doivent être connectés ; l'un au câble
de ligne et l'autre (les autres) au câble de terre de l'appareil de
mesure.
›
Répétez l'essai avec chaque secondaire.
ÉLECTRODE
D'ALIMENTATION
›
Fig. 6
Transformateurs de mesure de haute tension | CA/UT/KA
Manuel de l'utilisateur - Annexe III
ÉLECTRODE ÉLECTRODE
DE TERRE D'ALIMENTATION
›
Fig. 7
