3 | Montage
1
2
1 2 3 4

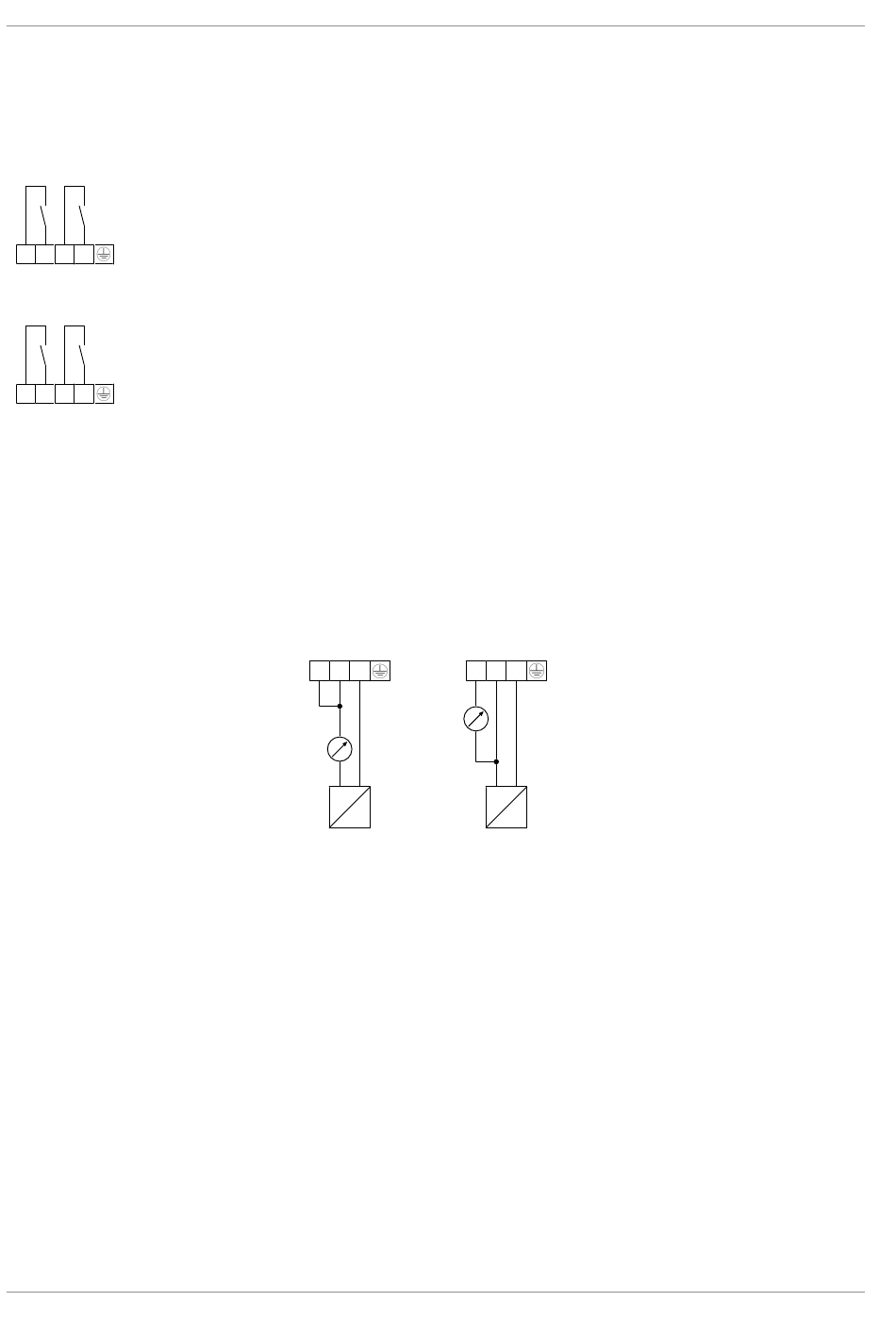

Fig. 12: Contacts
1
2
1 2 3 4
- + - +
U
= 5 ... 25 V
b
Fig. 13: Contacts à induction
16/60
3.3.2 Dispositifs de contact
Les dispositifs de contact sont livrés suivant la fiche de données KE. Vous y
trouverez une représentation de toutes les variantes, l'attribution de raccord cor-
respondant et les données techniques.
Contacts de sortie magnétiques
Les numéros de borne correspondent toujours au numéro du contact et sont af-
fectés de gauche à droite aux aiguilles de consigne. Il est possible d'utiliser jus-
qu'à trois contacts. L'attribution des aiguilles de consigne est la suivante :
Contact 1 : Aiguille de consigne gauche
Contact 2 : Aiguille de consigne droite
Contacts à induction
Pour les contacts à induction, la fonction de commutation est affectée non
seulement par l'initiateur à fente, mais aussi par l'amplificateur de commutation
utilisé. Il est possible d'utiliser jusqu'à deux contacts au maximum. L'attribution
des aiguilles de consigne est la suivante :
Contact 1 : Aiguille de consigne gauche
Contact 2 : Aiguille de consigne droite.
3.3.3 Codeur rotatif KINAX 3W2
Le codeur rotatif sert à détecter les positions angulaires, à préparer et à fournir
des valeurs de mesure sous forme de signal de sortie électrique 0/4 ...  20 mA
pour l'appareil suivant. Les codeurs rotatifs sont fournis suivant la fiche tech-
nique KE09. Vous y trouverez plus d'informations sur l'attribution de raccord
correspondant et les données techniques.
2 fils
1 2 3
+
R
l
-
-
+
~
Fig. 14: Raccord du codeur rotatif
3 fils
1 2 3
+
R
l
-
-
+
~
U
= 12 ... 30 V
b
FISCHER Mess- und Regeltechnik GmbH
BA_FR_DA03_GK_HLP_ATEX
