Mieszacz sygnału PoE • Instrukcja użytkownika
Dziękujemy za zakup 8-portowego rackowego mieszacza sygnału PoE INTELLINET
NETWORK SOLUTIONS
, model 502931. Pełna specyfikacja techniczna produktu
™
dostępna jest na stronie t www.intellinet-network.com.

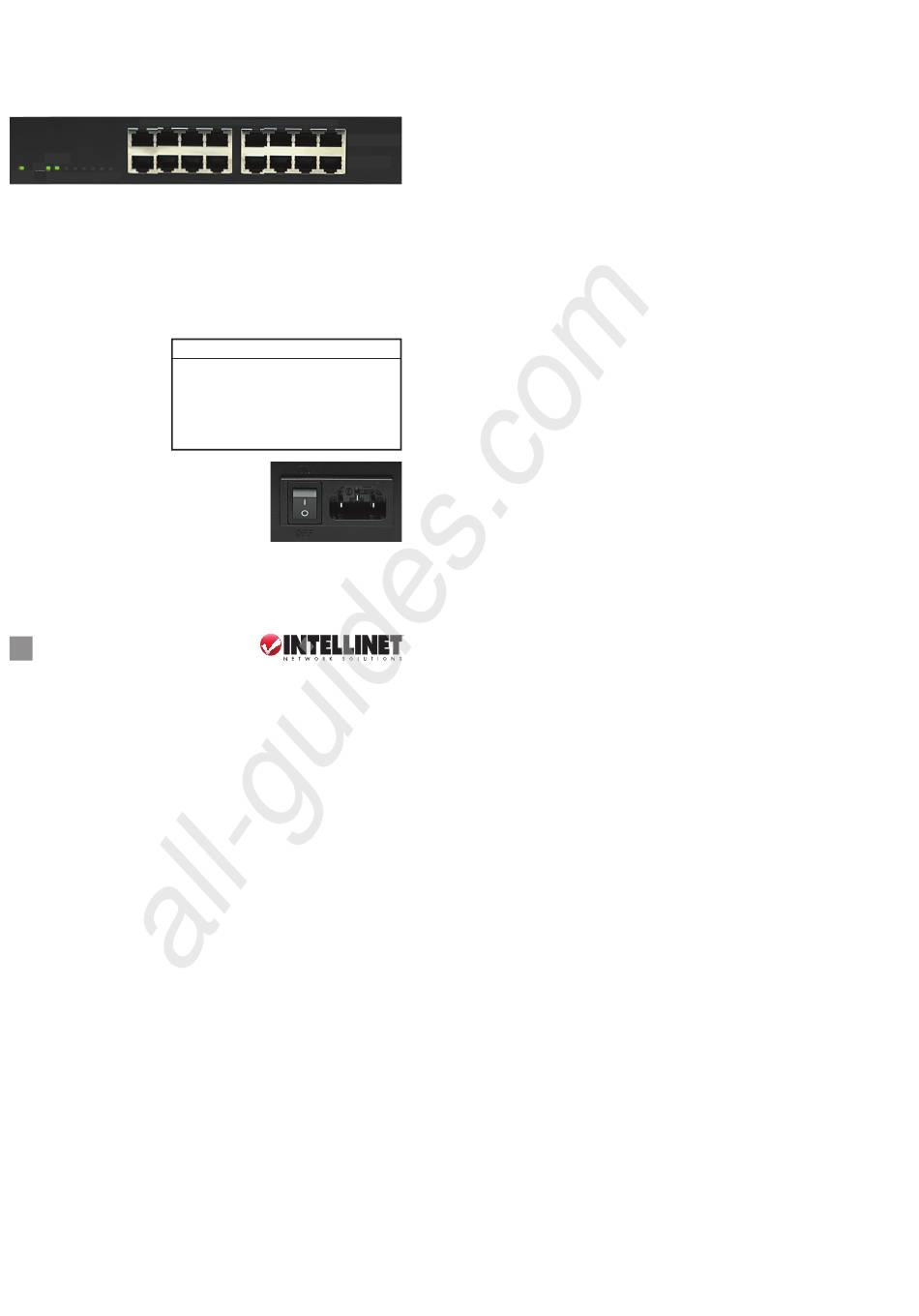

sYgnaLizaCja & PortY
1
2
PD LINK
POWER
1 2 3 4 5 6 7 8
Porty
Do dolnego rzędu portów RJ45 —– Data (In) — na przednim panelu, dostarczany
jest sygnał z istniejących urządzeń w sieci. Górny rząd portów RJ45 — Power +
Data (Out) — dostarcza dane oraz zasila podłączone urządzenia (do 15.4 W na
port). Użyj standardowego kabla Ethernet Cat5 lub lepszego, aby podłączyć
urządzenia PoE, takie jak kamery IP, access pointy, czy inne przełączniki, itp
UWAGA: Wszystkie zasilane urządzenia powinny być w standardzie IEEE 802.3af.
diody sygnalizacyjne
Jeśli dioda nie wskazuje linku
dioda
lub aktywności, sprawdź
POWER On (wł.) Urządzenie włączone
urządzenie odpowiadające
danemu portowi, aby upewnić
się, co do poprawności
PD Link On (wł.) Port jest połączony i podaje napięcie
instalacji.
(1-8)
zasilanie
Na tylnym panelu urządzenia znajduje się gniazdo
zasilania. Używając dołączonego kabla, podłącz
zasilanie, ustaw przełącznik na pozycję ON, a
następnie sprawdź, czy zaświeciła się dioda
zasilania.
MontaŻ raCkoWY
Przykręć śrubkami dwa uchwyty na bocznych częściach urządzenia, a następnie
zamontuj je w szafie.
6
polsKi
All manuals and user guides at all-guides.com
Porty RJ45 10/100 Mb/s
3
4
5
6
7
8
POWER + DATA (OUT)
DATA (IN)
status
objaśnienie
Off (wył.) Sprawdź, czy zasilanie jest podłączone;
włącz urządzenie
48V do zasilanego urządzenia
Off (wył.) Nie nawiązano połączenia
ON
OFF
Polski
