N°
Légende
1.
Poignée de commande
2.
Bouton marche
3.
Flèche indiquant le sens de rotation de la lame
4.
Protection de sécurité
5.
Lame (scie à ruban)
6.
Bouton-poussoir Arrêt d'urgence
7.
Bouton mise sous tension
7.1 Commutateur de sélection
8.
Interrupteur général
8.1 Mise sous tension
9.
Volant de l'étau
10. Levier de blocage rapide de l'étau
11. Levier de blocage pour coupes biaises

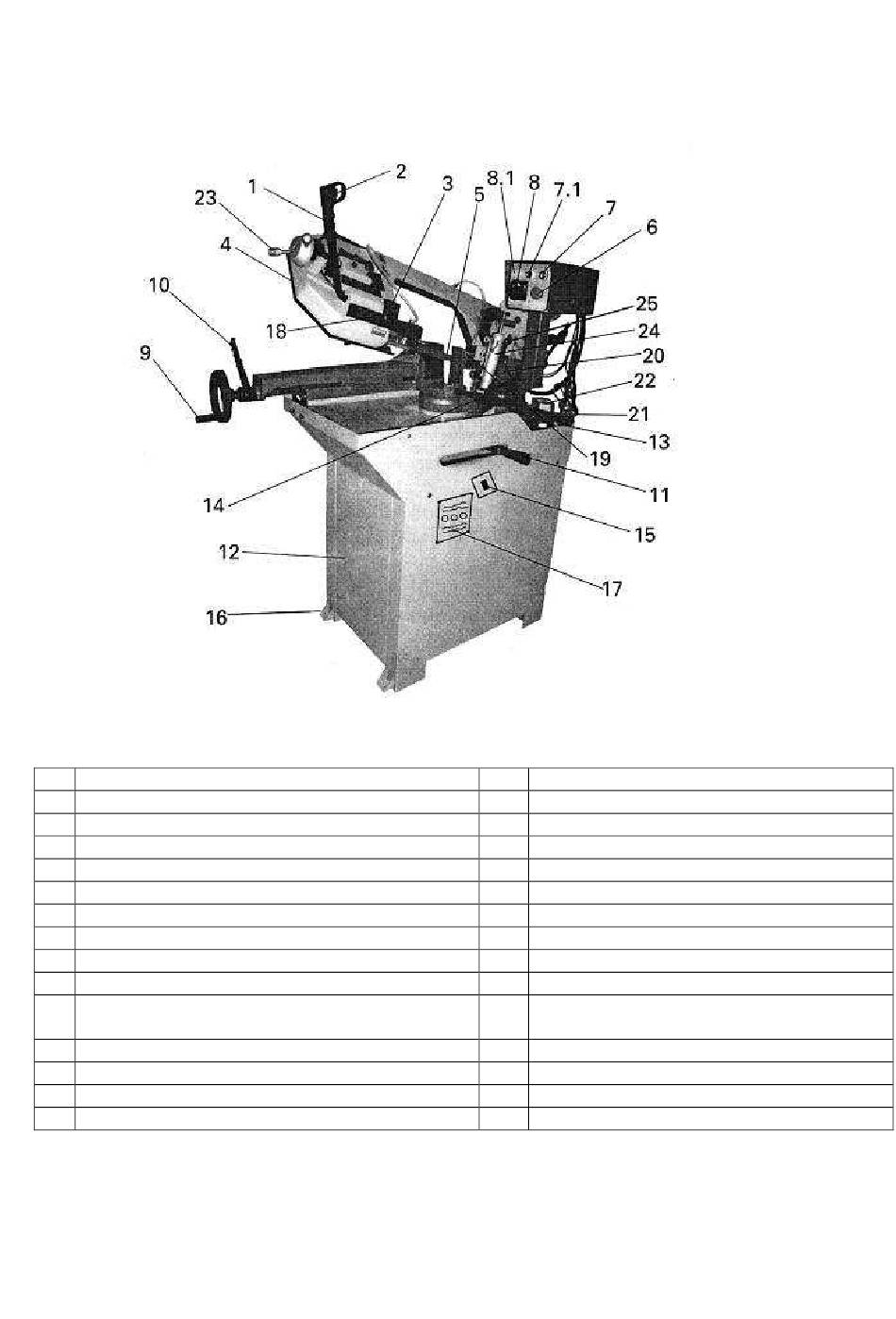

FIG. 1
N°
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
Légende
Socle de la machine
Réservoir liquide de coupe
Tige butée de barre
Fixation de la machine au socle
Fixation du socle au sol
Plaque d'identification
Ajustement du guide-lame mobile
Guide lame fixe
Butée de réglage du retour d'archet
Bouchon de vidange du liquide de coupe (non
représenté)
Pompe de refroidissement
Volant de réglage de tension du ruban
Vérin
Micro-Switch de fin de course
