AtriumConcept PLANISPHERE Notice De Montage page 42

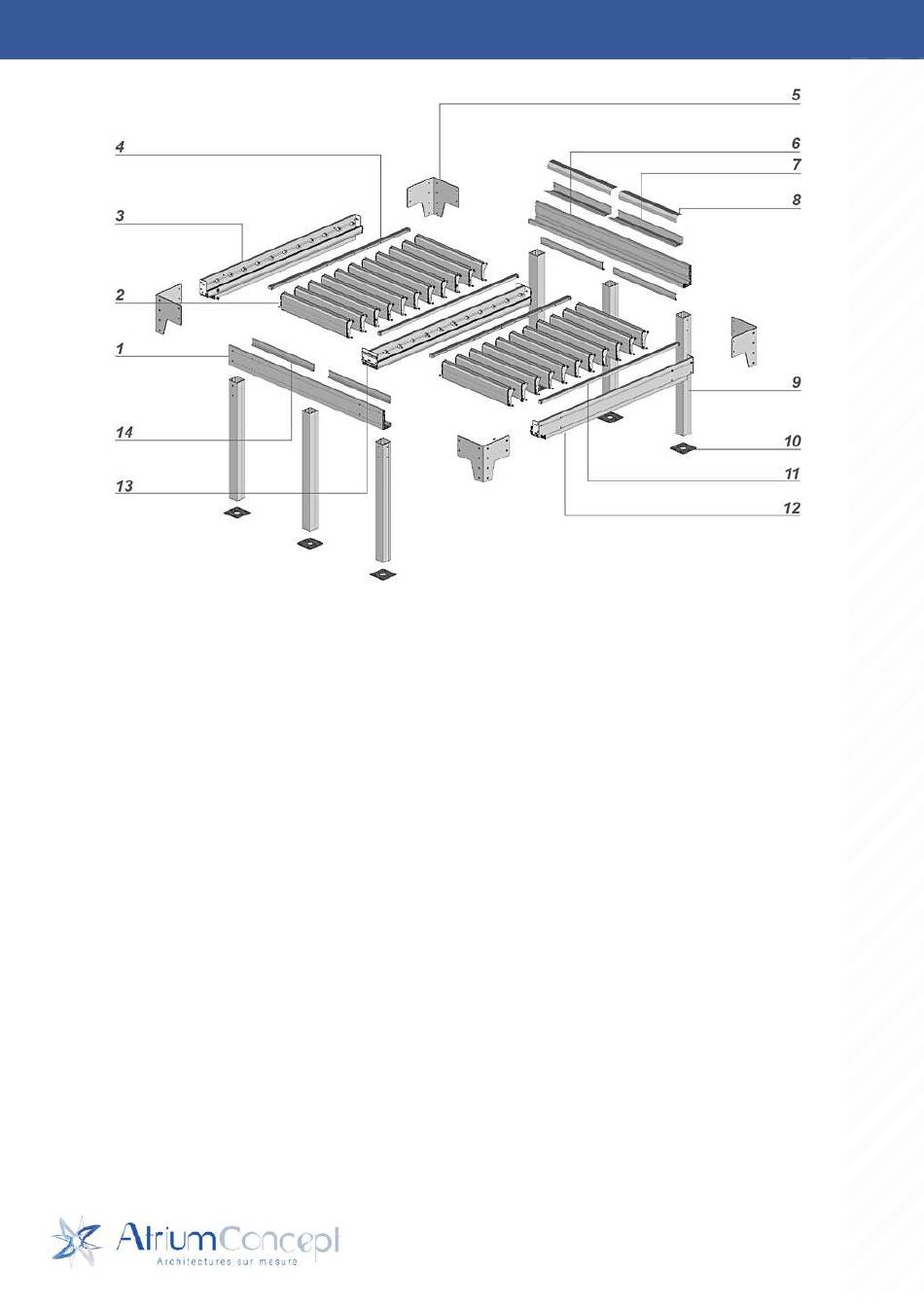

VUE ÉCLATÉE DOUBLE TRAVÉE - PLANISPHÈRE AUTOPORTEE
REPÈRE RÉFÉRENCE
PBSO45
1
2 Voir sections éclatées
3 Voir sections éclatées
4
Voir sections éclatées
5 JBSO4706
PBSO45
6
PBSO4004
7
8 AE9502
PA29
9
ST4509
10
11
Voir sections éclatées
Voir sections éclatées
12
Voir sections éclatées
13
PBS047
14
DÉSIGNATION
Coffre avant
Lame
Chevron support de lame
Profil de manoeuvre
Joue de renfort
Coffre arrière
Profil de recouvrement
Capot profil de recouvrement
Poteau
Platine de fixation au sol
Profil de manoeuvre côté vérin
Chevron support de lame vérin
Chevron support de lame double
Profil de finition coffre avant et arrière
41
