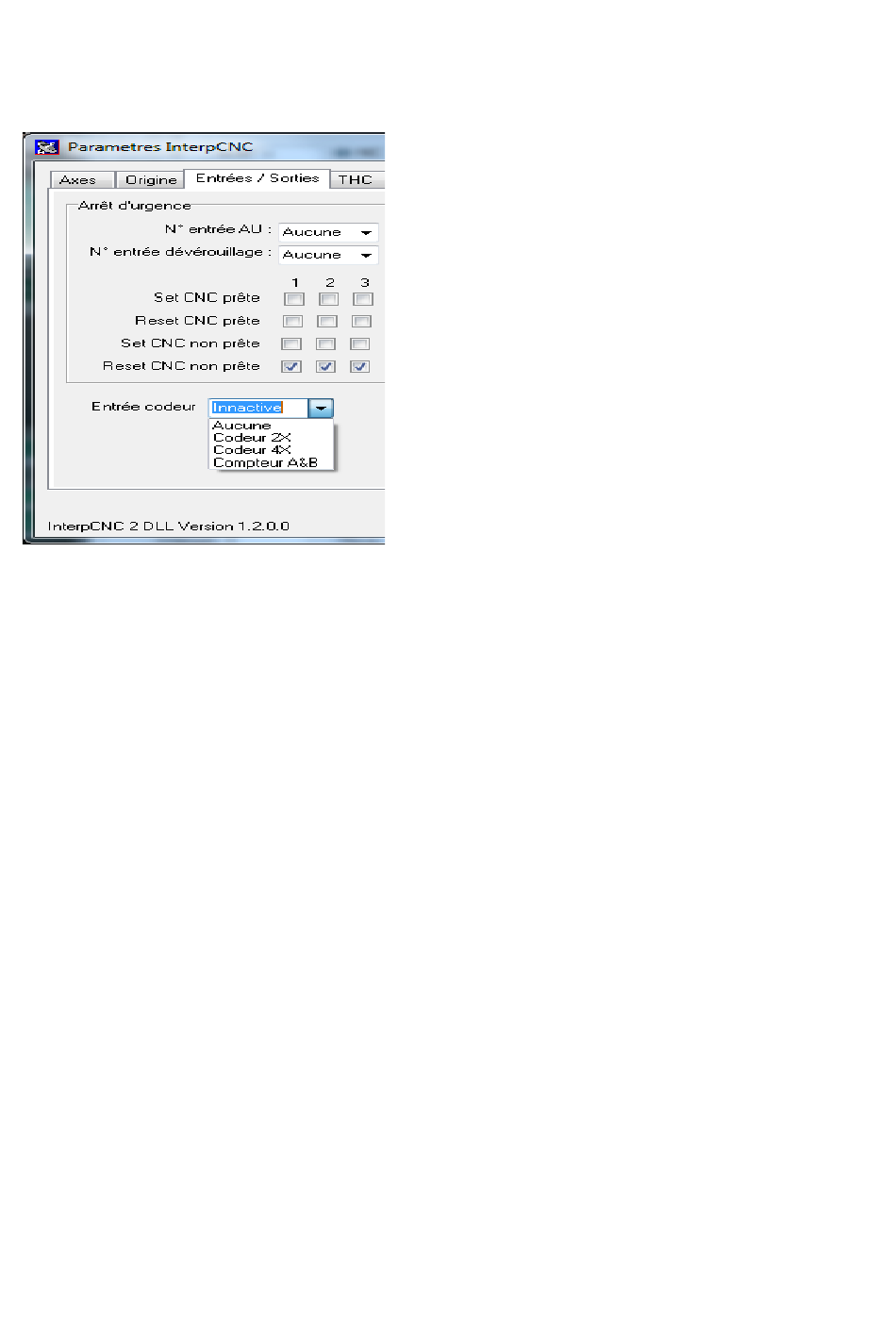

Le choix du mode d'utilisation se fait à l'aide des paramètres de la carte.
NB: La sélection du mode Compteur (4ème ligne ici) permet à l'InterpCNC V2.4 de disposer uniquement
d'un compteur A.
Ainsi, en programmation PLC Basic, seule la fonction GetCnt(1) est à utiliser.
Quel que soit le mode de fonctionnement selectionné pour les entrées ENCA et ENCB celles-ci fonctionnent
aussi comme des entrées TOR classiques, accessibles en permanence en tant que IN14 et IN15.
Couplage d'Axes :
Afin de permettre l'utilisation de 2 moteurs pour un même axe, il est possible de coupler 2 axes.
Toutefois, seul l'axe X pourra être duplliqué sur l'axe A.
Ainsi la carte générera des signaux pulses identiques sur les sorties CK1 et CK4, de même entre D1 et D4.
Dans les paramètres de Test Center, choisir "Duplication axes: X vers A", et cliquer sur "Envoyer".
NB: La fonction THC pour la réalisation de machines de découpe Plasma n'est pas supportée pas la carte
InterpCNC V2.4.
Dans ce cas il conviendra d'opter pour la carte 5 axes InterpCNC V2.2, ou bien l'InterpCNC V3 (6 axes).
