3. Mise en place du poêle et raccord du conduit de fumée
3.1. Capacité de portance
Vérifiez, avant le montage, que la capacité de portance de la pièce contenant le poêle est suffisant pour
supporter le poids du poêle. Si la capacité de portance est insuffisante, des mesures adéquates doivent être
prises (par exemple plaque pour une meilleure répartition du poids) pour que la capacité de portance soit
satisfaisante.
3.2 Raccord du conduit d'évacuation de fumée / conduit de l'air frais pour la de combustion
Un conduit en acier d'au moins 2mm d'épaisseur devrait être utilisé pour le raccord à la cheminée. Tous les
raccords entre le poêle et conduit de cheminée doivent être étanches et solides. Veillez à ce que le conduit
d'évacuation des fumées n'entre pas dans la section transversale de la cheminée. Un tubage à double paroi
est recommandé. Le conduit d'évacuation des fumées doit arriver légèrement en montant, du moins
horizontalement par rapport à la cheminée. Maximum 2 coudes à 90° peuvent être utilisés. L'appareil est
préparé pour être raccordé à une alimentation en air frais externe.
Un conduit d'air frais pour la combustion Ø 100 mm peut être fixé à l'embout à l'arrière (accessoire en
option). Le conduit ne doit pas excéder 5m et disposer au maximum de 2 coudes à 90°.
Lorsque les températures extérieures sont très basses, de la condensation peut apparaître dans les conduits
d'admission d'air frais et arriver jusqu'au poêle (risque de corrosion). Ce conduit devrait donc être isolé
correctement et son installation doit s'effectuer dans les règles de l'art.

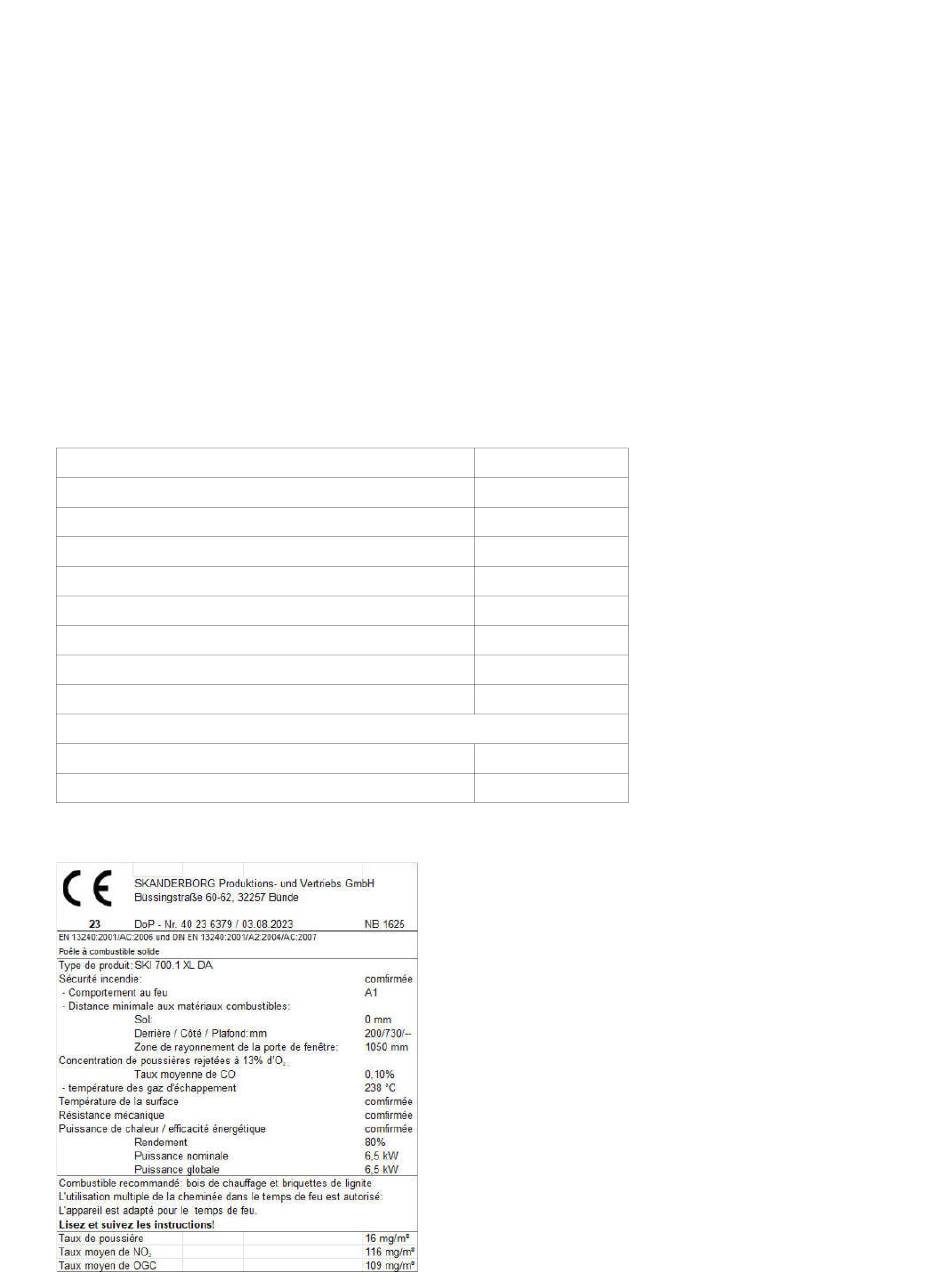

4. Données techniques
Puissance nominale
Dimensions (H/L/P)
Hauteur de raccord arrière centrale
Débit massique des gaz d'échappement
Tirage minimal
Diamètre buse d'échappement
Température des gaz à la buse d'échappement
Rendement
Poids modèle acier
Volume chauffé d'après DIN 18893
Favorable / moins favorable / défavorable
Taix de poussières (bois) à 13% d'O2
Les valeurs indiquées s'appliquent aux pièces ne respectant pas les règles de protection thermique.
6,5 kW
151/46/46 cm
1155 mm
6,8 g/s
0,12 mbar
150 mm
286 °C
80 %
170 kg
116 / 69 / 47 m
3
16 mg/ Nm
3
