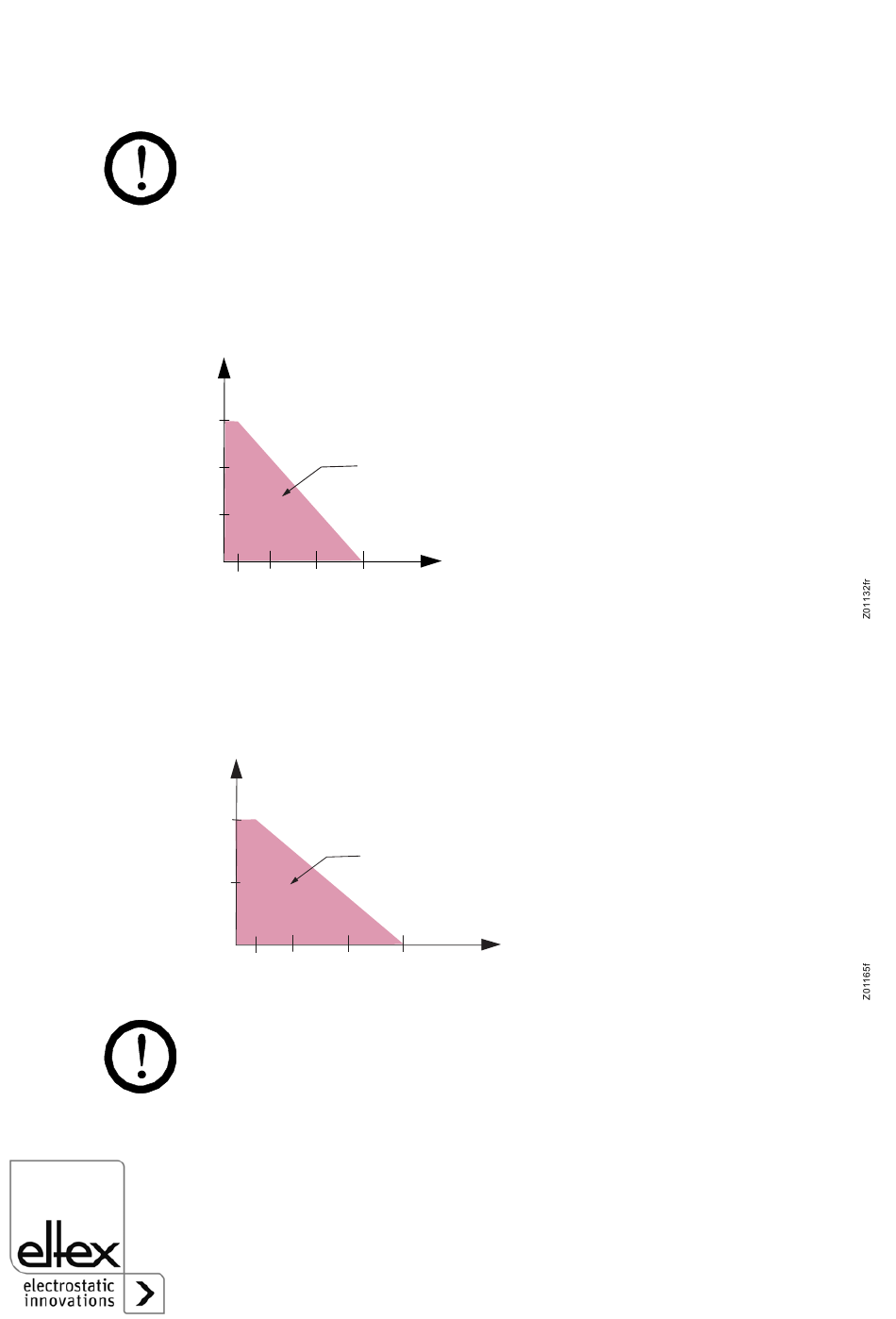

Fig. 7 :
Charge possible
de l'Alimentation
en fonction de la
longueur active de
l'électrode R45 /
R50 et de la lon-
gueur du câble de
haute tension
Fig. 8 :
Charge possible
de l'Alimentation
en fonction de la
longueur active de
l'électrode R47 /
R60L et de la lon-
gueur du câble de
haute tension
3.5
Longueur active maximale de l'électrode et longueur du câble
de haute tension
La longueur du câble de haute tension et la longueur active de l'électrode
sont limitées. En raison du blindage du câble de haute tension, le transfor-
mateur intégré à l'Alimentation est soumis à une charge capacitive. La
charge maximale est fonction de la longueur active totale de l'électrode et
de la longueur totale de tous les câbles de haute tension. La Fig. 7 illustre
ce principe pour les électrodes R45 / R50, la Fig. 8 pour les électrodes
R47 / R60L.
Σ des longueurs actives
des électrodes [m]
3
Plage
2
admissible
1
0.7 2
4
6
Σ des longueurs de câbles [m]
Exemple : Pour une longueur active d'électrode de 1 mètre, la longueur
maximale possible des câbles est de 4,1 mètres.
des longueurs actives
des électrodes [m]
2,0
Plage
admissible
1,0
0,7 2
4
des longueurs de câbles [m]
En cas de connexion de plusieurs consommateurs (électrodes, buses /
têtes soufflantes d'ionisation) au moyen d'un distributeur de haute tension
ESVY61 / ESV61, la longueur totale active des électrodes et des câbles
ne doit pas dépasser la limite autorisée indiquée dans le diagramme de
capacité de charge (Fig. 7 / Fig. 8).
6
14
