8.4
Installation de la bande magnétique
La bande magnétique fournie est collée sur le rail de guidage en acier plat du convoyeur à rouleaux de la butée -
à une distance de 18 mm du bord supérieur du rail - en commençant par la machine d'usinage. La bande magné-
tique contient le codage incrémentiel pour la saisie de la position de la butée de longueur. Pour obtenir une
précision maximale du système de mesure, la bande magnétique ne doit être collée qu'après la mise en place,
l'alignement et l'ancrage du convoyeur de mesure à rouleaux.
La bande magnétique ne doit pas être enroulée étroitement ou pliée, sinon elle sera détruite.
En outre, elle ne doit pas être exposée à un contact direct par d'autres champs magnétiques (par ex.
pièces métalliques magnétiques, électro-aimants, aimants permanents, etc. L'influence d'un aimant
étranger détruit le codage, fausse le résultat de la mesure et rend la bande magnétique inutilisable.
8.4.1 Installation de bande magnétique EXAKT MES A
18 mm

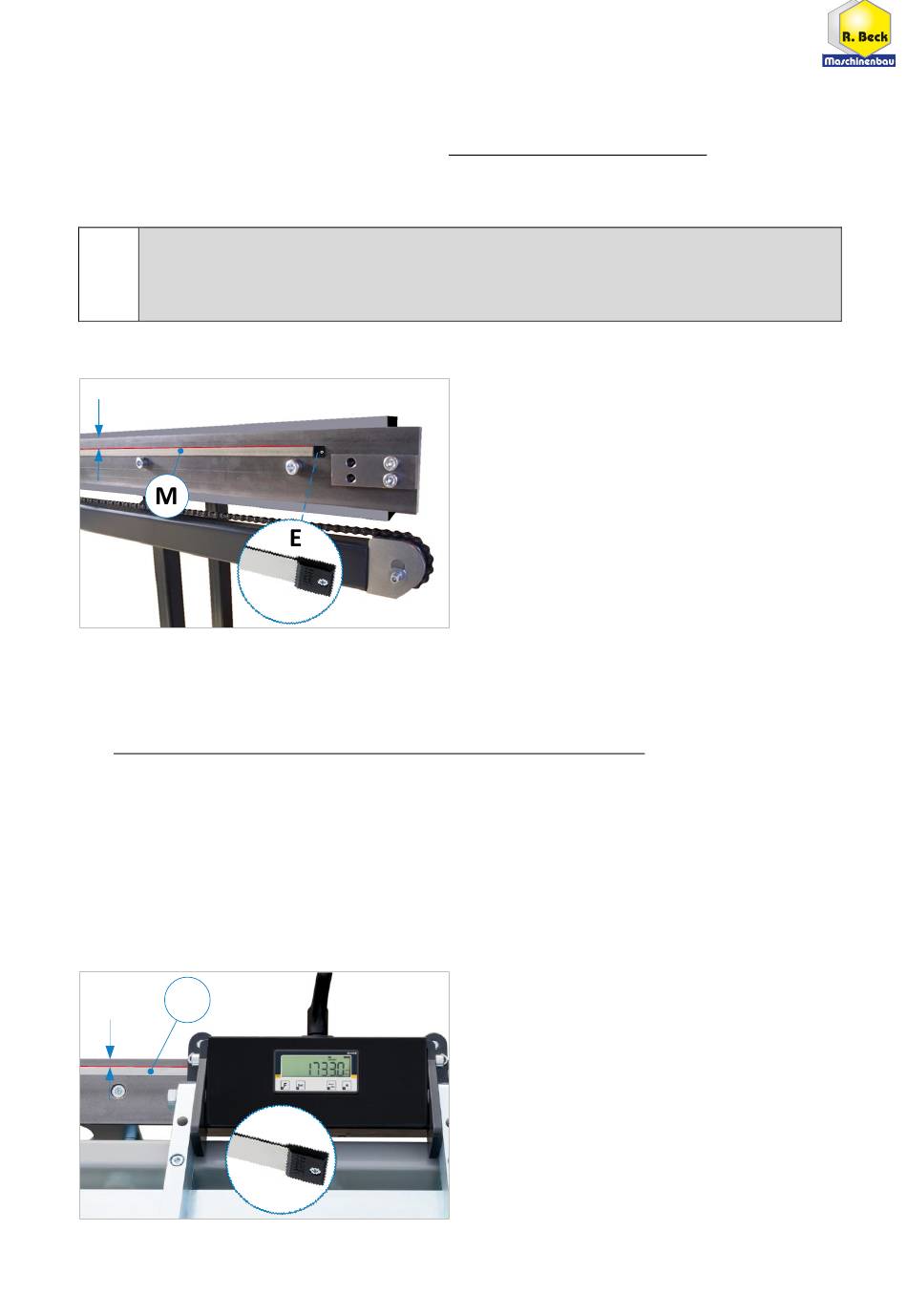

Figure 14 : installation de bande magnétique EXAKT MES A
5.
Faites d'abord glisser la bande magnétique dans le chariot coulissant (ne retirez pas encore le film de pro-
tection adhésif).
6.
Orientez-vous vers les deux trous percés en usine dans l'acier plat et vers le tracé (voir ligne rouge).
7.
Retire ensuite un peu le film de protection autocollant (un peu plus long que la largeur du chariot coulissant)
et colle dans un premier temps la bande magnétique uniquement à cet endroit.
8.
Poussez maintenant le chariot coulissant sur la position de la bande magnétique déjà collée.
9.
Retirer le reste du film de protection, coller la bande magnétique sur toute la longueur et bien appuyer.
10. Collez ensuite la bande de protection en acier fournie à fleur sur la bande magnétique afin de la protéger
contre les influences mécaniques.
11. Glisser maintenant les deux embouts en plastique (E) sur les deux extrémités de la bande magnétique et les
fixer dans les trous d'usine à l'aide des vis fournies.
12. Pour permettre une détermination exacte de la position, l'indicateur de position doit être référencé avec la
butée par rapport à la machine d'usinage (pour la procédure, voir la section 8.7).
8.4.2 Installation de bande magnétique EXAKT E/KF
M
12 mm
Figure 15 : installation de bande magnétique EXAKT E/KF
BA_BM_EXAKT-MES_FR_37-23.docx
E
1. Pour cette version, la bande magnétique (M) est
collée sur l'acier plat de guidage vertical.
2. Retirez d'abord les deux embouts en plastique (E)
de la bande magnétique → Ceux-ci sont néces-
saires pour la protection mécanique et doivent
être remontés ultérieurement.
3. Dans l'acier plat de guidage, il y a déjà deux trous
pour les embouts et la position correcte du bord
supérieur de la bande magnétique est marquée en
usine par un tracé (distance par rapport au bord
supérieur de l'acier plat = 18 mm).
4. Avant le collage, nettoyez l'acier plat dans la zone
de collage avec un produit dégraissant.
1. La bande magnétique (M) doit être collée sur
l'acier plat de guidage monté incliné.
2. Retirer tout d'abord les deux embouts en plastique
(E) de la bande magnétique → Ceux-ci servent de
protection mécanique et doivent être remontés ul-
térieurement.
3. Dans l'acier plat de guidage, il y a déjà deux trous
pour les embouts et la position correcte du bord
supérieur de la bande magnétique est marquée en
usine par un tracé (distance par rapport au bord
supérieur de l'acier plat = 12 mm).
4. Procéder ensuite comme décrit dans la section ci-
dessus 8.4.1 (étapes 4. à 12.).
