Pour les caractéristiques électriques et la configuration des broches du Codeur optique de la série 0050-
7000-04xx, consulter le manuel TOD04107 et les données indiquées sur l'étiquette du codeur en question.
6.4.2.2 - SORTIE DES IMPULSIONS DU CAPTEUR À HAUTE FRÉQUENCE (HF)
Le capteur à haute fréquence à 2 fils, lorsqu'il est alimenté, change son courant absorbé selon l'état excité/non excité.
L'amplificateur à commutation (lorsqu'il est présent), limite :
•
la tension ;
•
le courant du capteur selon la norme NAMUR EN 60947-5-6 ;
en évitant les risques d'amorce.
Ne connecter la sortie de l'émetteur d'impulsions HF qu'à des circuits à sécurité intrinsèque : les caractéristiques des
émetteurs sont résumées dans le Tab. 6.40:
Marquage
ATEX
II 1G Ex ia IIC T4 ... T6 Ga

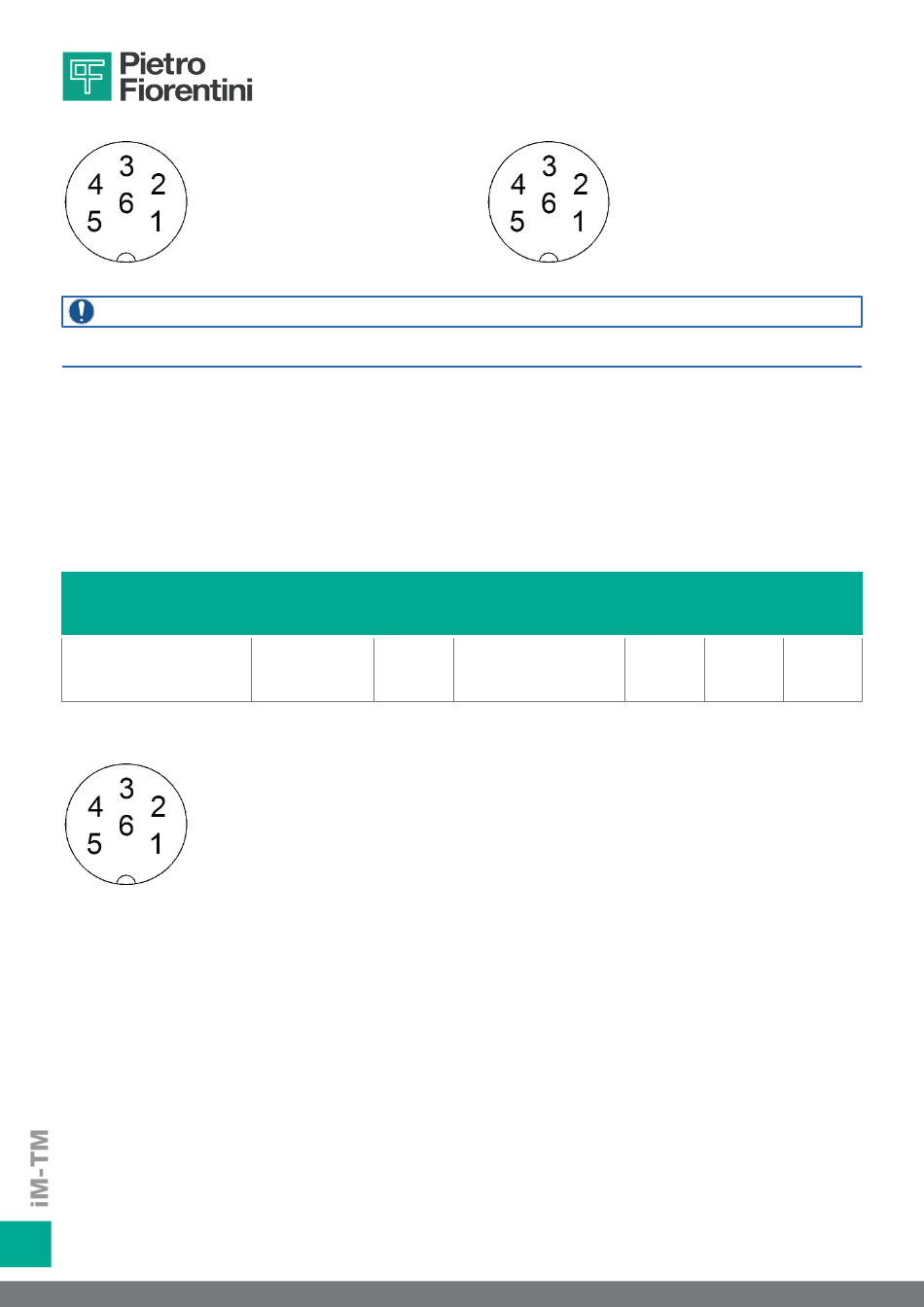

Le générateur d'impulsions HF est disponible en une configuration de broches de sortie (Pinout) :
Si c'est un câble préassemblé avec le connecteur qui est fourni, la correspondance broche-couleur est la suivante :
1. Blanc
2. Marron
3. Vert
4. Jaune
5. Gris
6. Rose
COMPTEUR À TURBINE
FR
Manuel d'utilisation, d'entretien et de mise en garde
Connecteur I
1 – 4
Comptage 1
3 – 6
Anti-fraude NF
La valeur de l'impulsion est indiquée sur
la plaque
(Ex.: 1 imp = 1 m³)
Température
environne-
ment
Max +60 °C
C
onfiguration standard de la sortie des impulsions à haute fréquenCe
3 ( - )
6 ( + )
Sortie des impulsions
La valeur de l'impulsion est indiquée sur la plaque (ex. : 1200 imp/m³)
|
INSTALLATION
|
RÉV. A
Ui
Ii
(Vdc)
(mA)
60
20
(limitée par la résis-
tance)
Connecteur II
2 – 5
Comptage 2
Pi
Ci
(mW)
(nF)
150
150
Tab. 6.40.
(hf)
60
Li
(ɥH)
150
