1.10 TRUMPF
Seitliche Seilführung
Guidage de drisse latéral / Side Cord Operation
Die seitliche Seilführung
ist die einzig mögliche
Seilführungsvariante beim TRUMPF
Schienensystem.
Zu beachten sind bei der seitlichen
Seilführung folgende Punkte:
• Nur für einläufige, gerade
Schienenanlagen bis 12 m
Länge geeignet.
• Überlappung von max. 36 cm
durch Überzugbügel.
Die Angaben zu den möglichen
Antriebsarten dienen zur
Orientierung und müssen im
Einzelfall geprüft werden.

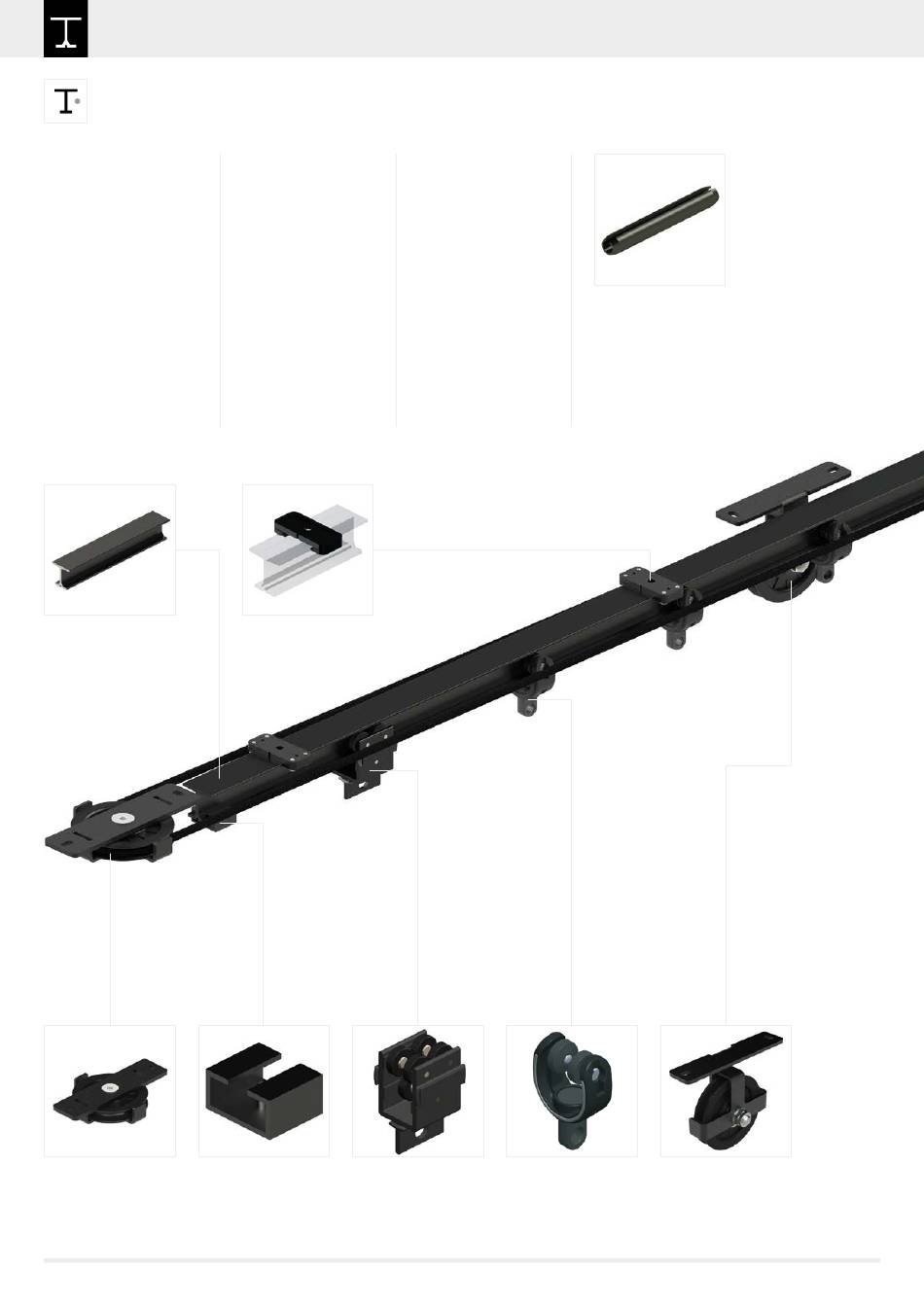

3110 101-
Schiene gerade, vorgebohrt,
schwarz oder natur eloxiert
/ Rail droit, prépercé, noir ou
alu anodisé / Track, straight,
predrilled, black or clear
anodized
3110 4831
3110 0941
Umlenkrolle, einfach /
Endanschlag / Arrêt /
Poulie de renvoi simple /
End Stop
Single Return Pulley
8
GERRIETS TECHNIC
Le guidage de drisse latéral est
la seule variante de guidage de
drisse possible pour le système
TRUMPF.
• Cette configuration est unique-
ment adaptée pour patiences
droites d'une longueur
maximale de 12 m.
• Recouvrement central par
pattes de croisement :
section de croisement maxi.
env. 36 cm.
Les informations données au sujet
des différents types d'entraînement
ne sont qu'indicatives, et doivent
être vérifiées au cas par cas.
3100 8021
Deckenmontageplatte,
schwarz / Fixation plafond,
noir / Ceiling Mounting
Plate, black
3100 0041
4-Rad-Laufwagen / Chariot
double / 4-Wheel Runner
Schienensysteme / Systèmes de rail / Track Systems
The TRUMPF track system allows
only side rope operation.
Please note:
• Only for straight, single track
configurations up to 12 m
(40').
• Overlap arms allow a center
overlap up to 36 cm (14").
Possible methods of operation are
listed as examples only; whether
a particular method will function
must be determined on a case-by-
case basis.
3100 0035
2-Rad-Laufwagen, schwarz
/ Chariot simple, noir /
2-Wheel Runner, black
3100 9115
Verbindungsstift (nicht
sichtbar) / Goujon de
raccord (non visible) / Joint
Pin (not shown)
3110 4871
Seilstützrolle / Poulie de
guidage vertical / Rope
Guide Pulley
