Открытие корпуса / версия Klippon TB MH
All manuals and user guides at all-guides.com

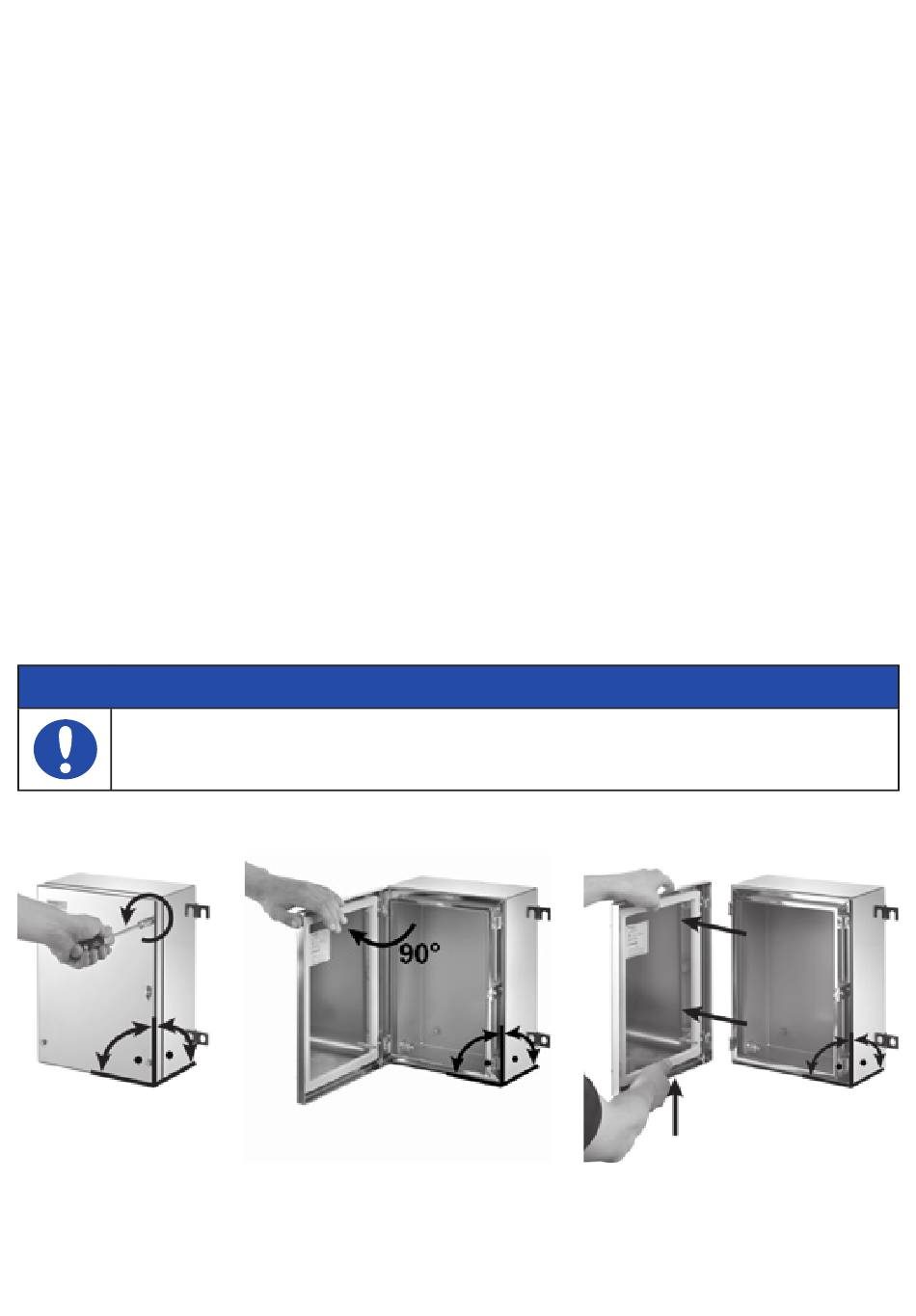

Установите корпус в прямое вертикальное положение. С помощью подходящего
инструмента вывинтите крепежные винты крышки (см. рисунок 1 ниже). После
этого крышку можно будет открыть приблизительно на угол до 130°.
Снятие крышки
Чтобы снять крышку, сначала с помощью подходящего инструмента вывинтите
ее крепежные винты и отсоедините провод уравнивания потенциалов. Затем
откройте крышку на угол 90° (см. рисунок 2 ниже). В этом положении слегка
приподнимите крышку и выдвиньте наружу, чтобы снять ее (см. рисунок 3 ниже).
После этого можно будет прикрепить крышку либо к левой, либо к правой стороне
корпуса (только для варианта исполнения с несколькими петлями). В случае
изменения стороны прикрепления крышки необходимо также переставить на
противоположную сторону проушину для замка.
ПРИМЕЧАНИЕ
Не извлекайте невыпадающий элемент винтов!
1 2 3
