ÉCLAIRAGE TRINITY "3 EN 1" 3 x 1W, MONTAGE
AU SOL, MURAL OU SUR PIQUET
R3IN13W
VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L'INSTALLATION ET CONSERVEZ-LES
POUR TOUTES UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels.
doit être effectuée par un électricien
qualifié.
Remarque :
Le luminaire doit être déconnecté avant d'effectuer tout test de résistance a l'isolation. Les informations
techniques et caractéristiques peuvent changer au fil du temps sans notification préalable. Pour rester
informé de ces possibles modifications, veuillez consulter le site internet www.robus.com ou
robusdirect.com.
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Classe I, IP65
Installation
Montage mural
1. Assurez-vous qu'il y a au moins 100mm d'espace libre autour de la localisation du luminaire.
2. Placez le support contre le mur et marquez sur le mur les positions des futures fixations. Avant le
forage, assurez-vous qu'il n'y a pas d'obstacles : câbles, tuyaux etc..
3. Fixez le luminaire au mur.
4. Utilisez un boitier IP adapté, introduisez le câble d'alimentation au terminal, connectez
Marron à L, Bleu à N et Jaune/Vert à E.
5. Assurez-vous que le luminaire soit sécurisé.
Montage au sol
1. Assurez-vous que l'alimentation est coupée.
2. Evitez les endroits comme:
a) Le milieu d'un chemin où les piétons peuvent trébucher dessus.
b) Les points bas où l'eau peut être abondante.
3. Le manchon principal doit être monté dans le sol, avec le bord supérieur de niveau avec la
surface. Il doit y avoir au moins 30cm en-dessous du manchon afin de permettre le drainage
autour.
4. Retirez la collerette de la partie supérieure en dévissant les vis d'Allen.
5. Fixez le corps du luminaire au piquet, serrez les vis en toute sécurité.
6. Remettez en place la collerette au luminaire en serrant les vis d'Allen en toute sécurité.
7. Utilisez un boitier IP adapté, introduisez le câble de l'alimentation dans le presse-étoupe et
connectez les câbles aux terminaux, Marron à « L », Bleu à « N » et Jaune/Vert à « E ».
Montage sur piquet
1. Connectez le support avec le piquet au luminaire.
2. Attachez le piquet au support du luminaire. Placez le luminaire dans le sol. Vérifiez que le piquet
ne risque pas d'endommager des câbles, tuyaux etc..
3. Utilisez un boitier IP adapté, introduisez le câble d'alimentation dans le presse-étoupe et
connectez les câbles aux terminaux, Marron à « L », Bleu à « N » et Jaune/Vert à « E ».
Ce luminaire ne dispose d'aucune pièce réparable par l'utilisateur. Si le luminaire est endommagé,
débranchez-le et cessez de l'utiliser.
Surveillance du Marché:
LS Code» d'efficacité énergétique de Classe D. R3IN13W-LS.
La source lumineuse de ce luminaire n'est pas remplaçable. Lorsque celle-ci atteint
sa fin de vie, l'ensemble du luminaire doit être remplacé.
Informations pour l'utilisateur du produit :
1. Veuillez, s'il vous plait, noter l'importance de disposer des Déchets d'Equipement Electriques et
Electroniques séparément des déchets ménagers (DEEE représenté par une poubelle barrée d'une croix).
2. Veuillez tenir compte de l'importance de votre contribution à la réutilisation et au recyclage de ce produit en
fin de vie en le retournant dans un centre de collecte de déchets des équipements électriques ou dans le
point de vente à partir duquel vous effectuez l'achat du produit de remplacement.
3. Cet équipement peut contenir des substances dangereuses pour la santé et l'environnement s'il est jeté
n'importe où. Il est important de le séparer des ordures ménagères et le recycler dans une consigne DEEE
appropriée.
4. La "poubelle barrée d'une croix" présent sur le produit indique que cet appareil ne doit pas être jeté dans
les ordures ménagères mais doit être éliminé conformément à la réglementation DEEE locale.
IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o danneggiare
l'apparecchio. In caso di dubbi sull'installazione o sull'utilizzo di questo prodotto, consultare un
elettricista competente. Assicurarsi che l'alimentazione principale sia spenta prima di effettuare
interventi.
EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või varakahjustusi. Kui teil
on toote paigaldamisel või kasutamisel kahtlusi, küsige nõu asjatundlikult elektrikult. Enne töö
alustamist veenduge, et elektrivool oleks välja lülitatud.
SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo škodu na
majetku. Ak máte akékoľvek pochybnosti o inštalácii tohto výrobku, poraďte sa s kvalifikovaným
elektrikárom. Pred začatím práce skontrolujte, že je hlavný zdroj

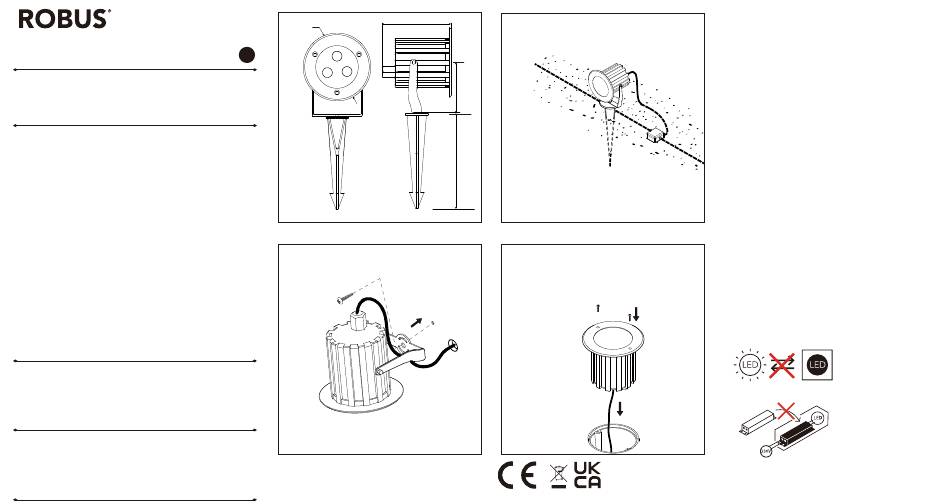

Ø116mm
FR
L'installation
L.E.D lighting & Electrical Distribution Group UC
IRE: Nangor Road, Dublin 12, D12 E7VP, Ireland
UK: Bracknell Enterprise & Innovation Hub, Ocean
House, 12th Floor, The Ring, Bracknell,
Berkshire RG12 1AX, UK
110mm
230/240V
87mm
210mm
1
2
1.45m
3
4
Tel: +353 1 7099000
Fax: +353 1 7099060
Email: info@robus.com
Website: www.robus.com
