BC3500DLM / BC3500DWM

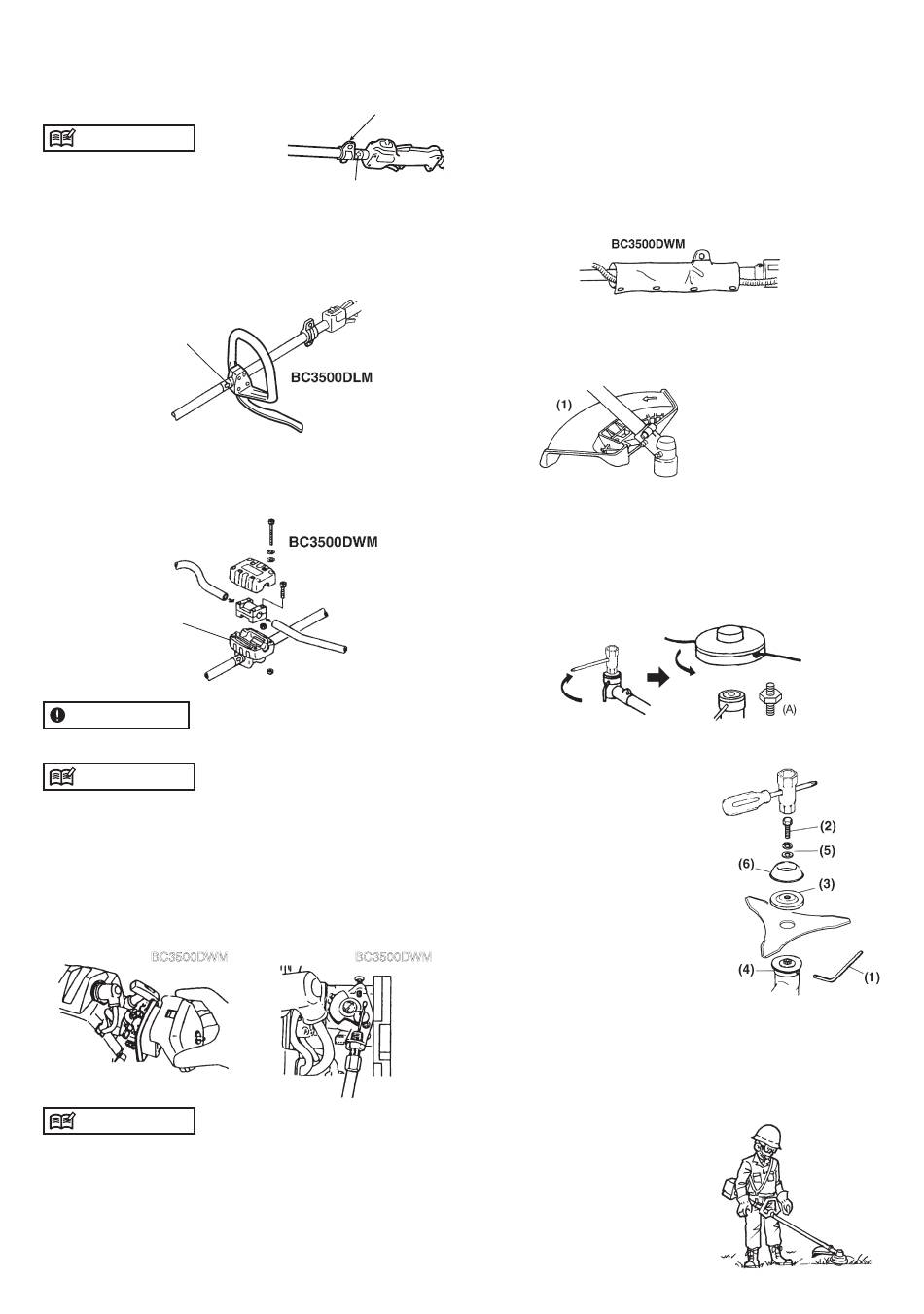

6. Assemblage
poiNT de SUSpeNSioN
ReMARQUe
Installer point de suspension à
l'endroit indiqué sur la figure
ci-dessous.
MiSe eN plACe de lA poiGNee
(BC3500DLM)
• Montez la poignée au tube d'axe et maintenez-l'a un en-
droit de la marque de fleche.
ci-dessous
1. Desserrer les 4 boulons sur le capuchon et insérer le levier
de facon uniforme. Serrer les boulons sur la bride.
2. Placer le levier dans le support et les fixer en mettant le
capuchon supérieur sur les deux et en le serrant.
ci-dessous
iMpoRTANT
Serrer les vis progressivement en tournant.
ReMARQUe
Installer CROCHET à l'endroit indiqué sur la figure cides-
sous.
CoNNeXioN dU CABle d'ACCeleRATioN
(BC3500DWM)
1. Retirer le capot du filtre à air.
2. Connecter l'extrémité du câble d'accélération au joint situé
sur le haut du carburateur.
BC3500DWM
ReMARQUe
Lors de l'installation du couvercle du filtre, veuillez vous as-
surer de bien remettre le fil à haute tension en place.
CoNNeXioN deS FilS dU CoMMUTATeUR
(BC3500DWM)
• Connecter les fils du commutateur entre le moteur et
FR-10
point de suspension
ci-dessous
BC3500DWM
l'unité principale. Relier les fils en fonction de leur cou-
leur.
GARNiTURe de HANCHe
(BC3500DWM)
• Placer la garniture de hanche autour du tube externe,
comme indiqué sur le schéma, et fixer les crochets.
iNSTAlleR lA GARde d'ÉlÉMeNT de CoUpe
• Fixez la garde d'élément de coupe avec les boulons
combinés sur le manche.
MiSe eN plACe de lA TeTe de CoUpe
1. Desserrer et déposer l'écrou (serrage à gauche) tout en
rentrant la barre courbée(1) dans le support(A)(2) pour
bloquer l'arbre d'engrenage.
2. Poser la tête de trimmer sur le renvoi d'angle en utilisant
l'arbre de sortie (A). Serrer fermement à la main.
lAMe de CoUpe (opTioN)
1. Rentrer la barre courbée(1)
dans les trous latéraux du
support(A)(2) et du carter d'en-
grenage.
2. Retirer la vis de fixation (2) de
la lame (pas à gauche) et le
flasque de retenue extérieur
(3).
3. Placer la lame sur moyeu d'en-
traînement de la lame (4) avec
la face marquée côté moyeu.
4. Placer le flasque de retenue
extérieur sur l'arbre d'entraîne-
ment avec la partie creuse côté
lame.
5. Fixer la lame à l'aide de la vis de fixation, la rondelle
flexible (5) et la protection de la tête de vis.
eQUiliBRAGe de lA MACHiNe
1. Mettez la bandoulière et fixez
l'appareil à la bandoulière.
2. Lorsque la débroussailleuse
est en service, soulever sa tête
hors du sol et faire glisser la
bride vers le haut ou vers le
bas jusqu'à obtenir l'équili-
bre.
(1) Cache de protection
