3. INSTALLATION ET CONNEXION
2.

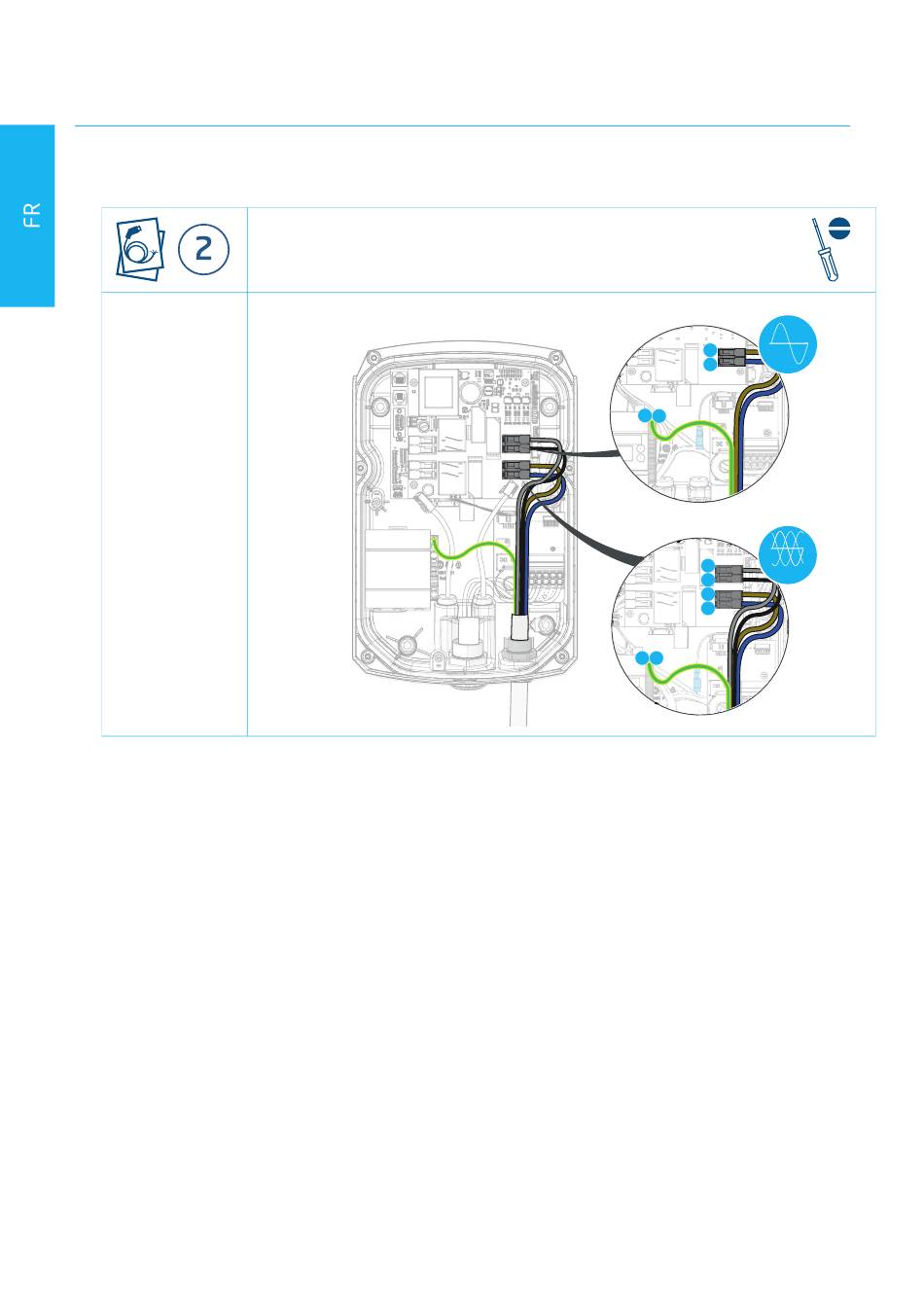

Connectez les fils du câble de charge fixe au bornier.
a.
Branchez le connecteur d'alimentation de contrôle (CP)
b.
Connectez le câble de terre de protection (PE) à la borne.
10mm
8mm
10mm
28
Alfen ICU B.V. | Manuel d'installation | Eve Single Pro-line & S-line | Bornes de recharge EV | V2.3 | FR | 10/2023 | 203130236-ICU
10mm
L1
L1
N
PE
CP
L3
L1 L2 L3
L2
L1
N
PE CP
7mm
