Récepteur
Position
Lorsque le câble Cat 5e/6 mesure
entre 0 et 10 mètres.
Lorsque le câble Cat 5e/6 mesure
entre 10 et 30 mètres.
Lorsque le câble Cat 5e/6 mesure
entre 30 et 40 mètres.
Réservé

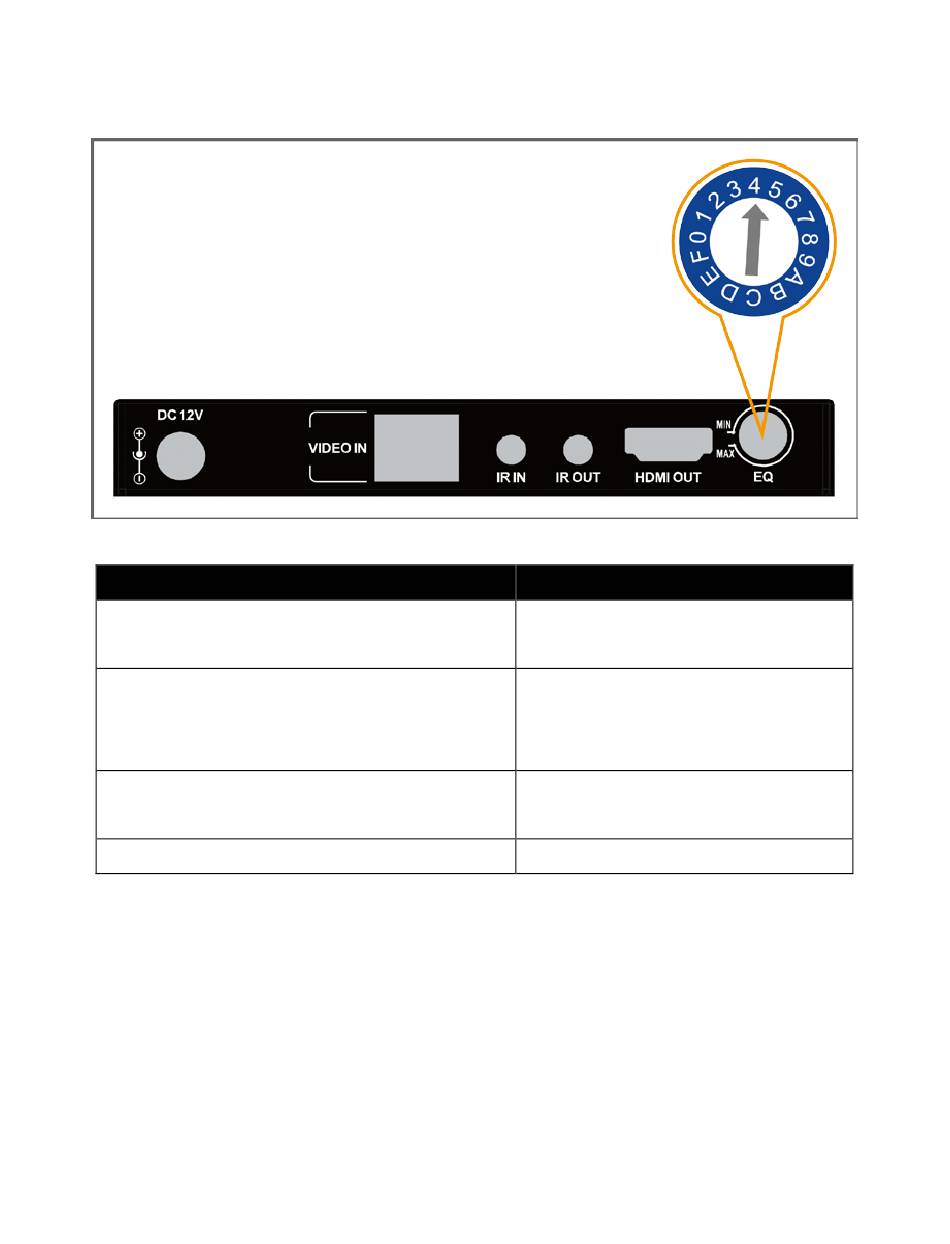

Réglage de la valeur EQ
L'interrupteur DIP EQ se trouve par défaut en position « 4 », ce qui vous permet d'utiliser
un câble Cat 5e/6 mesurant entre 10 et 30 mètres. Grâce à cet interrupteur, vous pouvez
régler la valeur EQ souhaitée en fonction de la longueur réelle du câble afin de bénéficier
d'un meilleur affichage. Si votre
câble Cat 5e/6 mesure 20 mètres de long, suivez les instructions ci-dessous pour régler la
valeur EQ.
7. Vérifiez que l'écran est sous tension et connecté au récepteur.
