Sélections des modes de commande
Le bloc d'alimentation comporte quatre modes de commande : les modes NORMAL,
PRÉRÉGLAGE, PARAMÉTRAGE et COMMANDE À DISTANCE. Faites glisser le commutateur de
sélection de mode (8) sur le mode souhaité. Le bloc d'alimentation est prédéfini en usine pour
fonctionner en mode Normal avec un niveau de courant maximal (CC).
Mode Normal
Il s'agit du mode défini par défaut en usine ; la tension et le courant de sortie du bloc
d'alimentation sont commandés par les boutons activant l'effet double.
1.
Appuyez sur les boutons pour basculer entre réglage grossier et réglage fin ; remarquez
les variations légères de la luminosité du voyant LED correspondant.
2.
Réglez les boutons sur les valeurs souhaitées à l'aide du réglage grossier, puis du réglage
fin.
3.
Pour vérifier le niveau de courant prédéfini, tournez légèrement le bouton Courant dans
un sens ou dans l'autre.
4.
L'écran retourne à sa luminosité normale au bout de quelques secondes pour confirmer
le réglage.
Remarque : Courant nominal total (Aux. + principal) : 10 A
Mode Préréglage
1.
En ce mode, l'indicateur de commande arrière s'allume pour
indiquer que les commandes V et I du panneau sont
désactivées.
2.

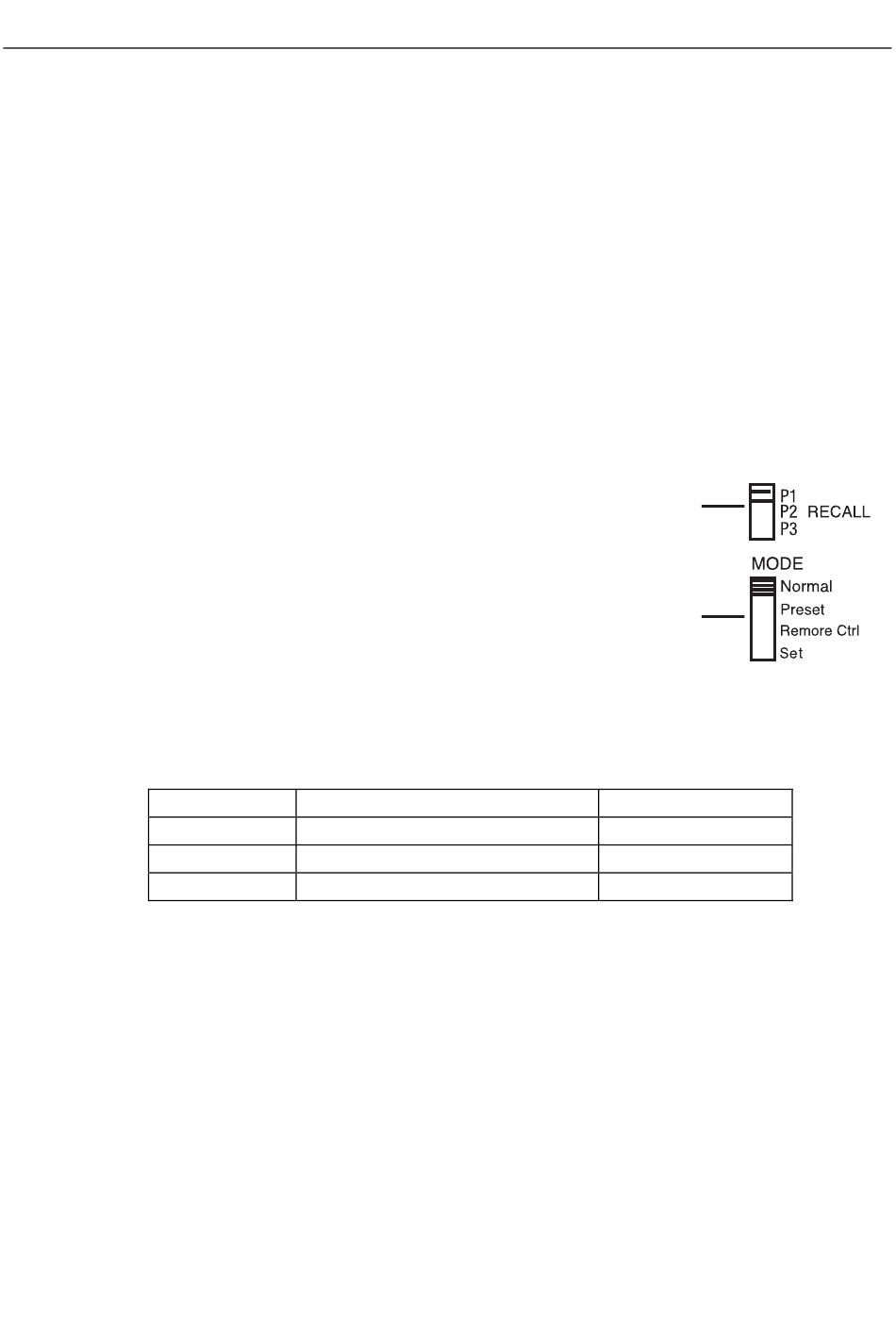

Trois sorties prédéfinies P1/ P2/ P3 sont disponibles à l'aide du
commutateur de sélection de rappel (9)
3.
Les valeurs sont prédéfinies par défaut en usine tel qu'indiqué dans le tableau ci‐dessous.
4.
L'utilisateur peut modifier ces paramètres de sortie ; veuillez vous référer au paragraphe
suivant.
N° de Rappel
Mode Paramétrage
Pour accéder au mode Paramétrage, positionnez le commutateur (8) sur Mode Réglage ; le bloc
d'alimentation est à présent prêt pour le préréglage.
Pour déterminer la sortie prédéfinie P1/P2/P3)
1.
Positionnez le commutateur de rappel (9) sur P1, P2 ou P3
2.
Réglez le bouton de commande de la tension qui se trouve sur le panneau avant pour
définir la valeur de tension souhaitée
3.
Réglez le bouton de commande du courant qui se trouve sur le panneau avant pour
définir la valeur de la limite de courant souhaitée
4.
Répétez cette procédure pour le reste des emplacements de rappel P1, P2, P3 si vous le
souhaitez.
5.
Déplacez le commutateur de mode (8) de la position Réglage à la position Préréglage
pour confirmer les paramètres.
Tension de sortie
P1
P2
P3
5 V
13,8 V
55 V
5
9
8
Courant de sortie
Maximum
Maximum
Maximum
DCP60‐fr‐FR_V1.7 07/15
