BRANCHEMENTS

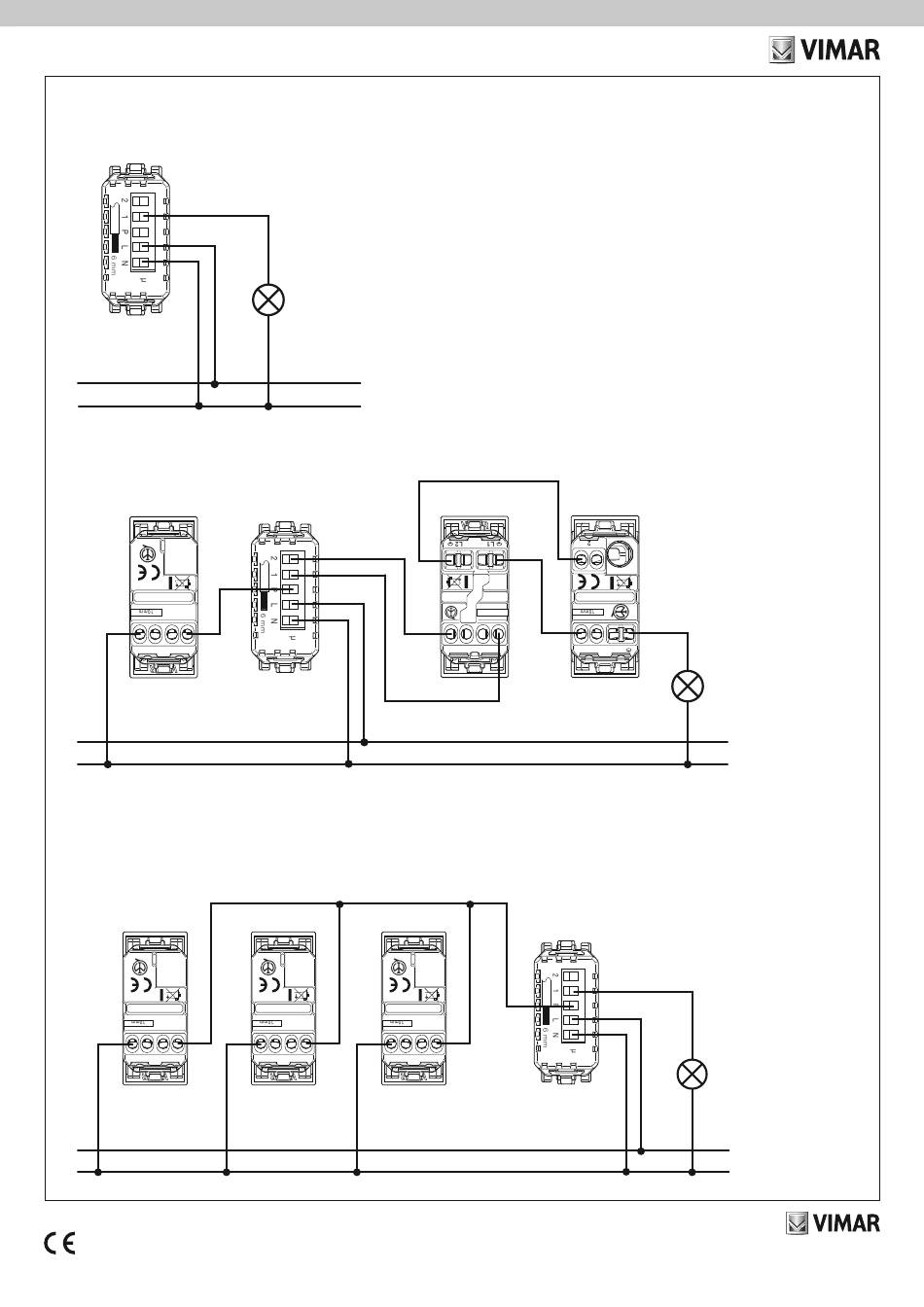

Branchement de chaque point d'allumage.
30802
L
N
Exemple d'un circuit d'éclairage avec poussoirs et relais sur une nouvelle installation.
POUSSOIR*
1
L
30008.x
L
N
* Permet de rappeler un scénario qui comprend les lumières/stores/prises commandés présents sur l'installation (uniquement pour la modalité Bluetooth technology).
IMPORTANT : le déviateur électronique doit être alimenté avec les mêmes bornes L et N qui alimentent la charge. En cas d'installation avec déviations/inversions filaires, connecter le déviateur élec-
tronique de sorte qu'il résulte toujours sous tension, c'est-à-dire en l'installant à la place de la déviation filaire la plus éloignée de la charge.
Exemple d'une déviation avec poussoirs traditionnels sur une nouvelle installation. Pour points d'allumage à relais.
POUSSOIR
1
L
30008.x
L
N
30802-20592 02 2303
30802
POUSSOIR
POUSSOIR
1
L
1
L
30008.x
30008.x
INVERSEUR
DÉVIATEUR
10mm
2
1
1
L
30012.x
30024.x
30802
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
