Mircom TX3 Serie Manuel D'installation page 9

1.4.2
limite
Cabine A
contrôle
Niveau
d'accès A
Versions du micrologiciel inférieures à 3.1.x (pour les
panneaux de la version 3) et inférieures à 2.4.x (pour les
panneaux de la version 2)

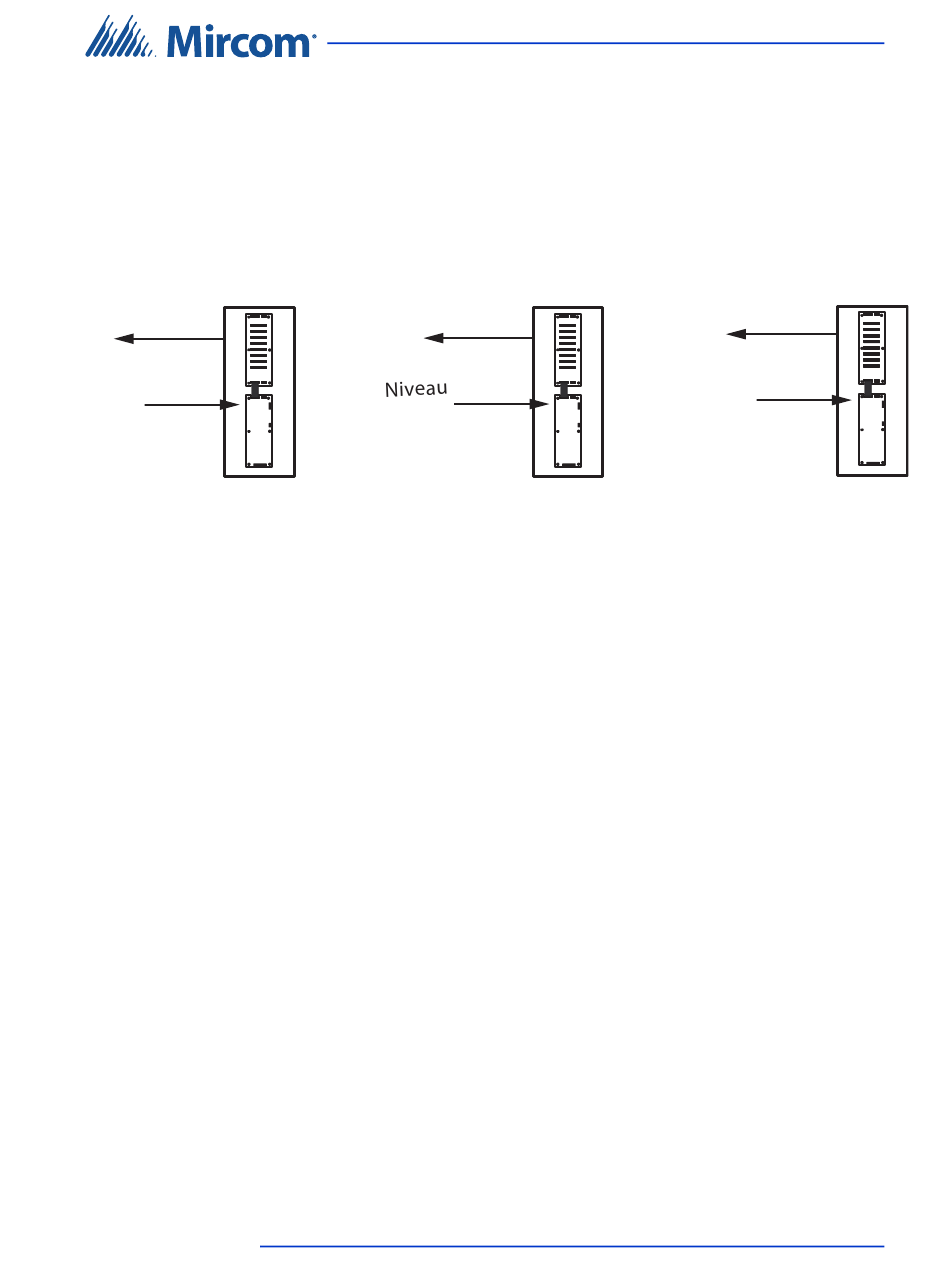

La figure 3 est un schéma conceptuel d'un exemple de système comportant trois
cabines d'ascenseur. Chaque cabine est limitée par une unité de restriction
d'ascenseur (ERU), soit un total de trois unités de restriction d'ascenseur. Un
lecteur de carte est associé à chaque cabine, soit un total de trois points d'accès.
ERU 1
Cabine B
d'accès B
Restriction de l'accès aux ascenseurs dans un système d'accès par
Figure 3.
Lorsqu'un résident passe sa carte au point d'accès de la cabine A, le système vérifie le
niveau d'accès de la carte. Le niveau d'accès de la carte détermine les étages auxquels la
carte a accès. L'ERU 1 limite uniquement l'accès à la cabine A. Les cabines B et C ne
sont pas affectées.
Les relais ERU sont actifs pendant une durée configurable, pouvant aller jusqu'à 600
secondes. Cette minuterie démarre lorsque le point d'accès lit la carte.
Voir le Manuel de configuration et d'administration du système LT-995 TX3 pour les
instructions sur la configuration d'un système d'accès par carte.
Manuel d'installation et d'utilisation du système de restriction des ascenseurs
ERU 2
limite
contrôle
carte
Introduction
limite
Cabine C
Niveau
contrôle
d'accès C
ERU 3
9
