Vergleichstellenkompensation (CJC) .......... < ±1,0°C
Fühlerfehlererkennung ................................ Ja
Fühlerfehlerstrom:
Bei Erkennung ...................................... Nom. 33 mA
Sonst .................................................... 0 mA
Spannungseingang:
Messbereich .............................................. -12...150 mV
Min. Messbereich (Spanne) ........................ 5 mV
Eingangswiderstand ................................... 10 m
Ausgang:
Stromausgang:
Signalbereich .............................................. 4...20 mA
Min. Signalbereich ...................................... 16 mA
Aktualisierungszeit...................................... 440 ms
Ausgangssignal bei EEpromfehler .............
Belastungswiderstand ................................
Belastungsstabilität .................................... < ±0,01% d. Messsp. / 100
Sensorfehlanzeige:
Programmierbar.......................................... 3,5...23 mA
NAMUR NE43 aufsteuernd ........................ 23 mA
NAMUR NE43 zusteuernd.......................... 3,5 mA
EEx- / I.S.-Zulassung - 5334B:
KEMA 06ATEX0062 X .................................
Max. Umgebungstemp. für T1...T4 ............. 85°C
Max. Umgebungstemp. für T5 und T6 ........ 60°C
ATEX, für Anwendung in Zone .................... 0, 1, 2, 20, 21 oder 22
Ex- / I.S.-Daten:

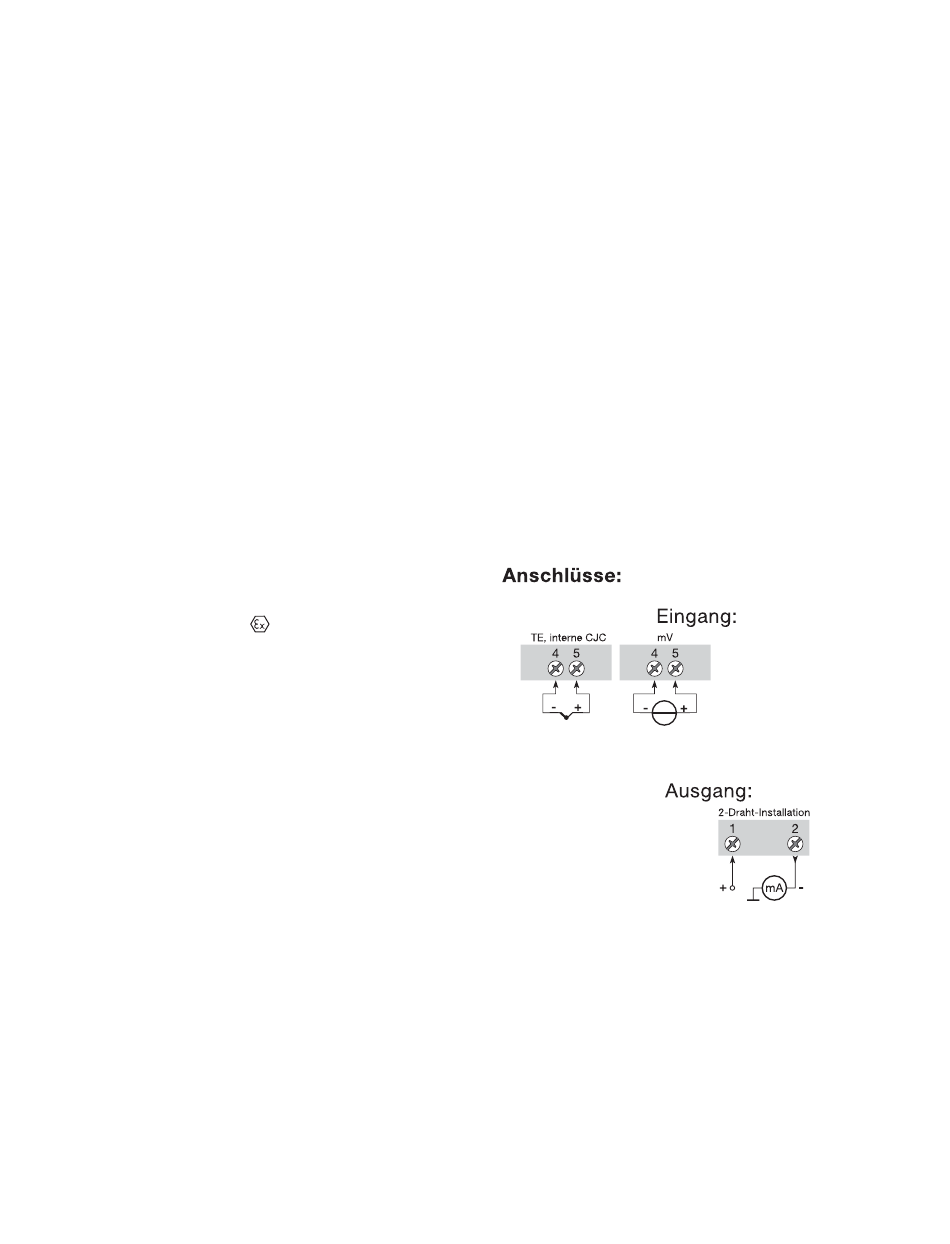

Signalausgang / Versorgung, Klemmen 1 bis 2:
U i ................................................................. : 30 VDC
I i .................................................................. : 120 mADC
P i ................................................................. : 0,84 W
L i .................................................................  10 µH
C i .................................................................  1 nF
Fühlereingang, Klemmen 3, 4, 5, und 6:
U o ................................................................ : 9,6 VDC
I o ................................................................ : 25 mA
Po ................................................................ : 60 mW
Lo ................................................................  33 mH
Co................................................................  2,4 µF
44
All manuals and user guides at all-guides.com

 3,5 mA
 
(U - 7,2)/ 0,023 [ ]
Vers.

II 1 GD, T80°C...T105°C
EEx ia IIC T6 / T4
Marine-Zulassung:
Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4
GOST R Zulassung:
VNIIM & VNIIFTRI, Cert. no. ........................ Siehe www.prelectronics.de
Eingehaltene Richtlinien:
EMV 2004/108/EG ....................................... EN 61326-1
ATEX 94/9/EG .............................................. EN 50014, EN 50020, EN 50284,
d. Messspanne = der gewählten Messspanne
Norm:
IEC 61241-0 und IEC 61241-11
